Guia de Configuração da Ferramenta BACnet Address Tool

Criada por Luiza Holtz, Modificado em Qui, 27 Fev na (o) 3:29 PM por Luiza Holtz

A ferramenta BACnet Address Tool foi desenvolvida para configurar o Device ID BACnet em equipamentos da Mercato que não possuem porta Ethernet. Neste guia, apresentaremos um passo a passo sobre como utilizá-la corretamente.

Equipamentos Compatíveis

Os equipamentos compatíveis com a ferramenta BACnet Address Tool incluem modelos da Mercato que não possuem porta Ethernet, mas que exigem a configuração de Device ID para se integrar à rede BACnet. Os modelos compatíveis com a esta ferramenta são o MHC, a MVAV, o MCP14, o MIV e o ME22.

Requisitos para Configuração

Para realizar a configuração, será necessário:

Conversor de meio físico (RS-485 para Ethernet): Como o MRB ou MCP50 da Mercato, que permite a comunicação entre os equipamentos e o seu computador.
Software BACnet Address Tool: O software está disponível na área do cliente. Para acessá-lo, clique neste link.

É possível utilizar o MCP50 no lugar do MRB, pois ele tem função de conversão de meio físico também.

Passo a passo

1. Energize o equipamento com a tensão adequada (220Vac ou 24Vac, conforme o modelo) nos bornes de alimentação.

2. Conecte os cabos de comunicação do equipamento ao MRB (D+ com D+ e D- com D-). O cabo Ethernet deve ser conectado do MRB à porta Ethernet do seu computador.

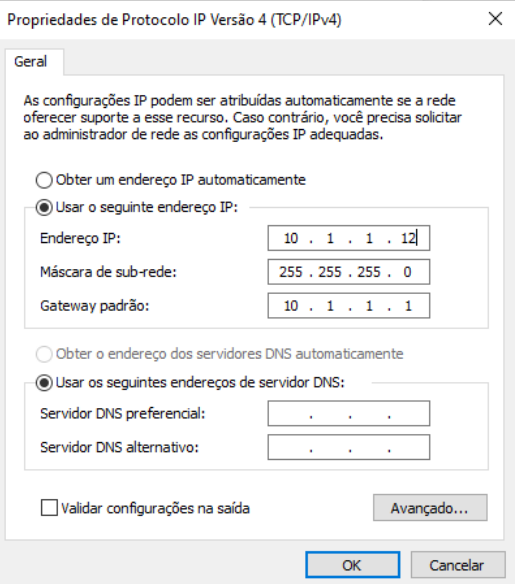

3. Verifique se o seu computador está na mesma faixa de IP do MRB. Para isso, acesse Conexões de Rede > Propriedades da Rede Ethernet > Propriedades de Protocolo IP versão 4. A tela abaixo aparecerá para que você possa ajustar as configurações de rede.

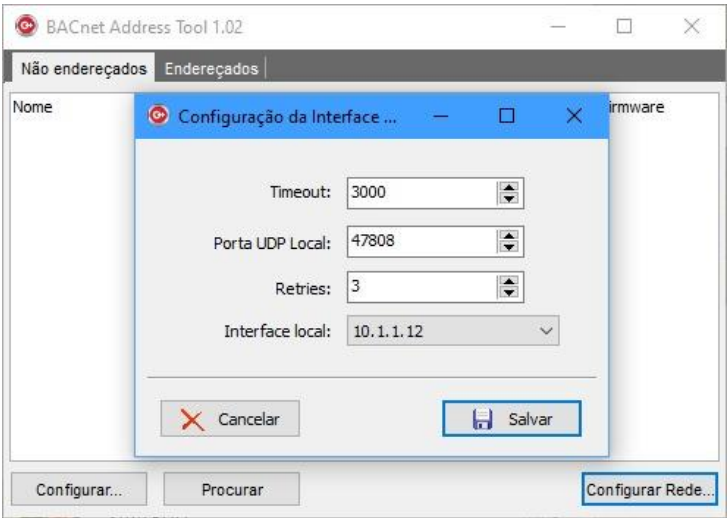

4. Abra o software BACnet Address Tool e clique em Configurar Rede. Isso abrirá os parâmetros de configuração. Alterando a interface de rede, selecione o IP do seu computador, conforme mostrado na imagem abaixo.

5. Após salvar, clique em Procurar. O equipamento aparecerá na lista, permitindo a alteração do seu endereço.

6. Ao localizar o equipamento, clique em Parar e, em seguida, em Configurar.

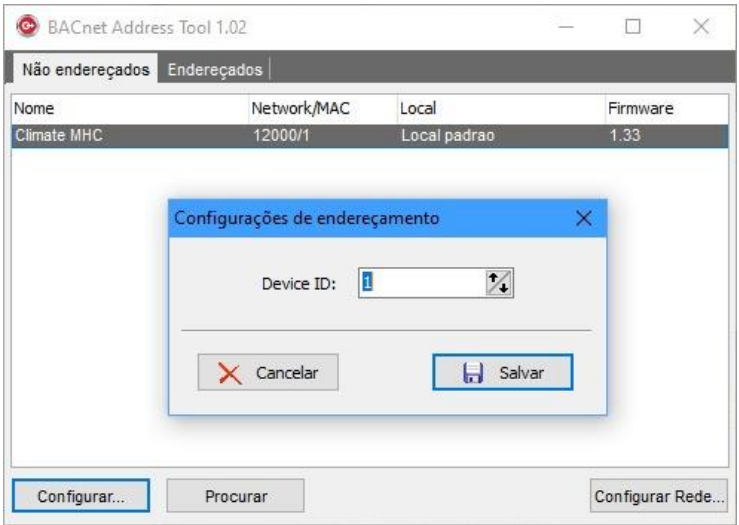

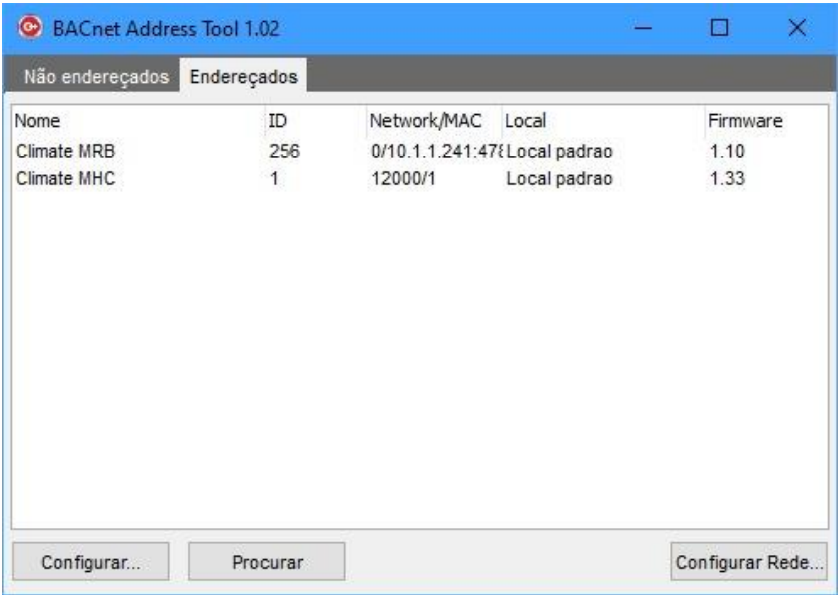

7. Por fim, insira o Device ID do equipamento (o endereço global na rede BACnet). Após a configuração, o equipamento será automaticamente movido para a aba Endereçados.
