Comunicação BACnet na Webserver - Guia de Configuração

O protocolo BACnet foi desenvolvido pela ASHRAE com o objetivo de atender especificamente às necessidades dos sistemas de automação predial. Neste manual, abordaremos o protocolo BACnet em três formas de comunicação: BACnet MS/TP (sobre o meio físico RS485), BACnet/IP e BACnet Ethernet (sobre meio físico Ethernet).

Além disso, explicaremos o dignificado de cada item presente na webserver dos equipamentos Mercato, proporcionando uma compreensão completa da interface. Após a leitura deste material, você estará apto a configurar seus equipamentos Mercato em uma rede BACnet de maneira eficiente.

A seguir, apresentamos imagens do webserver do controlador MCP50 (vale lembrar que todos os equipamentos com comunicação BACnet possuem um webserver semelhante).

Para saber como acessar a webserver do equipamento, consulte nosso manual Guia de Acesso ao Servidor Web de Equipamentos Mercato

Conceitos de Rede

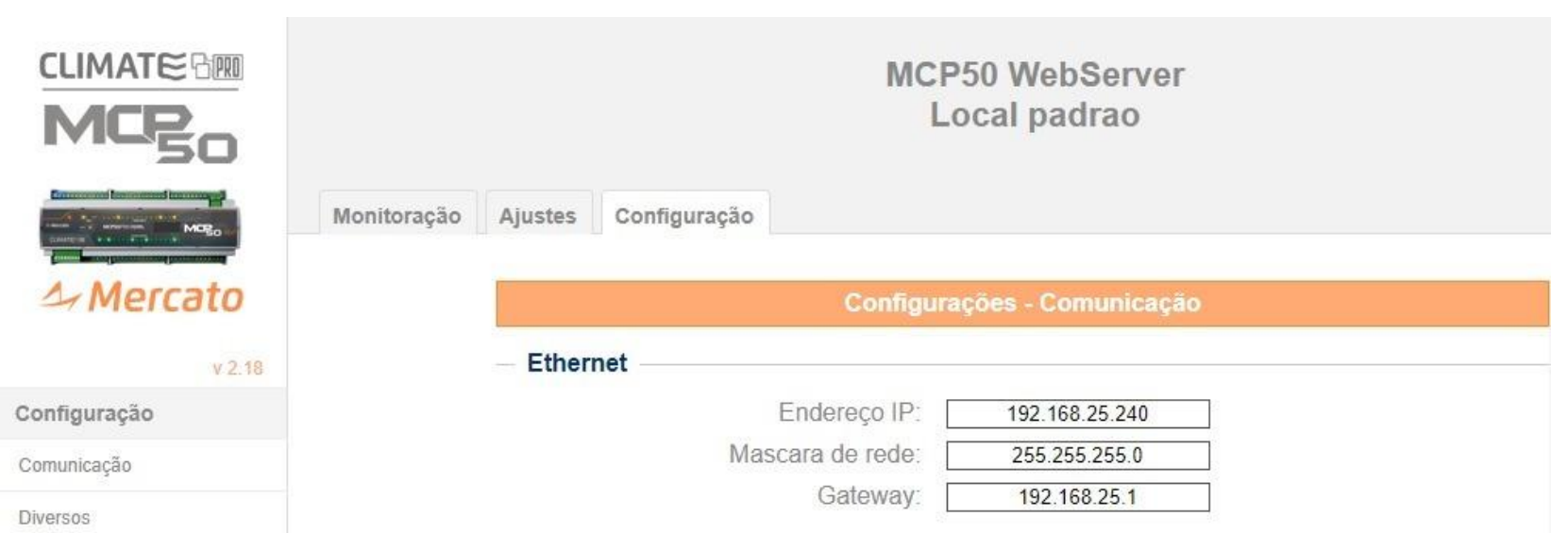

Para configurar o protocolo BACnet, é necessário entender alguns conceitos básicos de rede, que são aplicáveis às redes MS/TP, IP e Ethernet. Segue um exemplo na imagem abaixo:

• Endereço IP: É o identificador lógico atribuído ao equipamento na rede. Esse endereço deve ser único dentro da mesma rede ou VLAN. Caso os endereços estejam em classes de rede diferentes, a comunicação BACnet não funcionará corretamente.

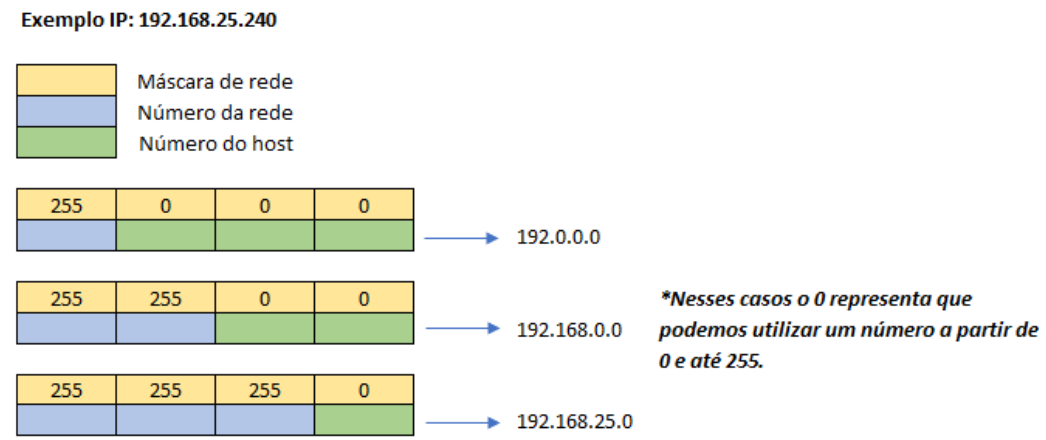

• Máscara de rede: A máscara de rede é utilizada para determinar qual parte do endereço IP corresponde à rede e qual parte está associada ao dispositivo específico, permitindo a identificação correta da comunicação.

• Gateway: O endereço gateway indica ao equipamento qual o gateway que ele fará a retransmissão dos pacotes para redes externas.

BACnet - Geral

Além das configurações específicas para cada tipo de rede (IP, Ethernet ou MS/TP), também existem configurações gerais do protocolo BACnet que se aplicam a todos esses meios de comunicação.

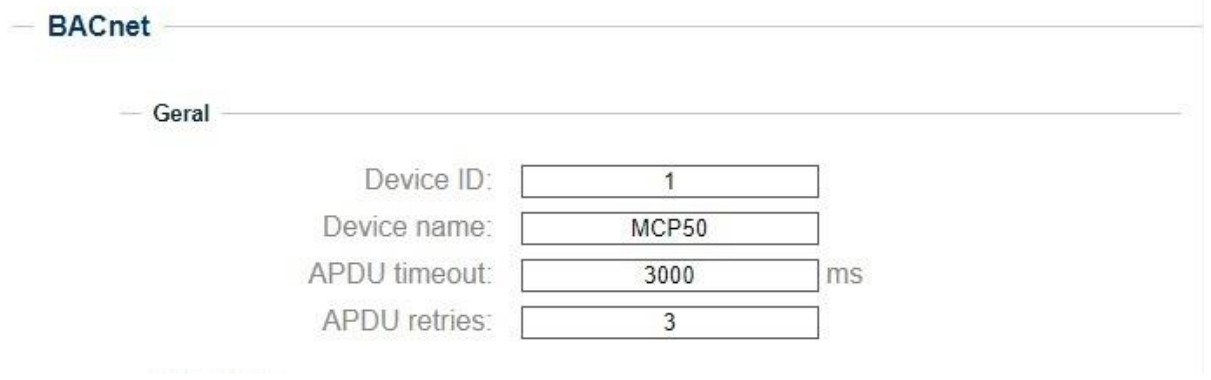

• Device ID: Este é o identificador global do equipamento, o que significa que ele será utilizado tanto nas redes BACnet MS/TP quanto BACnet IP. Esse ID deve ser único para cada dispositivo na rede

• Device name: É o nome do equipamento que está sendo utilizado.

• ADPU timeout: Esse parâmetro determina o tempo máximo que o equipamento aguardará por uma resposta antes de considerar que houve uma falha na comunicação. O valor padrão utilizado em redes é 3 segundos (3000 milissegundos), podendo ser ajustado conforme necessário.


• ADPU retries: Define o número de tentativas que o equipamento tentará se comunicar. Por exemplo, cada leitura leva 3 segundos, se na primeira tentativa apresentar erro de comunicação, o equipamento vai realizar mais 2 tentativas.

BACnet IP

A comunicação BACnet IP utiliza a camada de rede IP para o tráfego de dados, permitindo a troca eficiente de informações entre dispositivos em uma rede baseada em Ethernet.

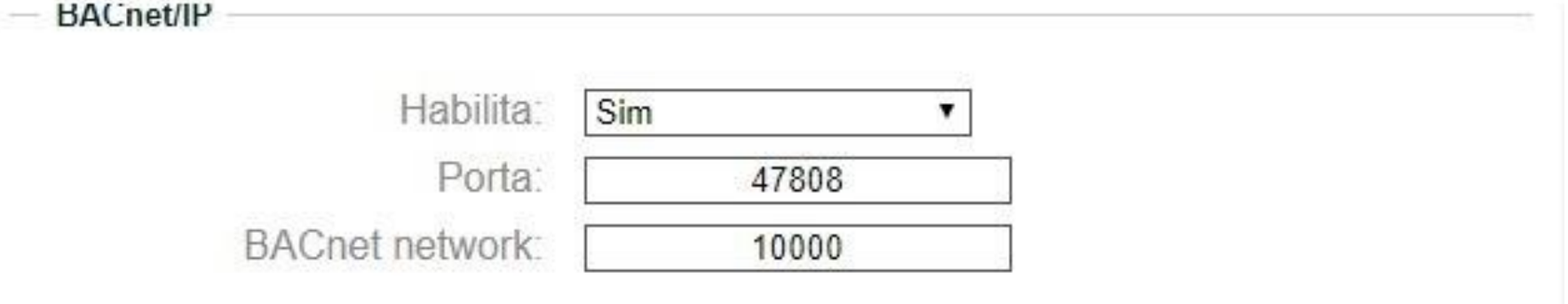

• Porta: Seleciona a porta UDP usada para o BACnet. O valor padrão é 47808.

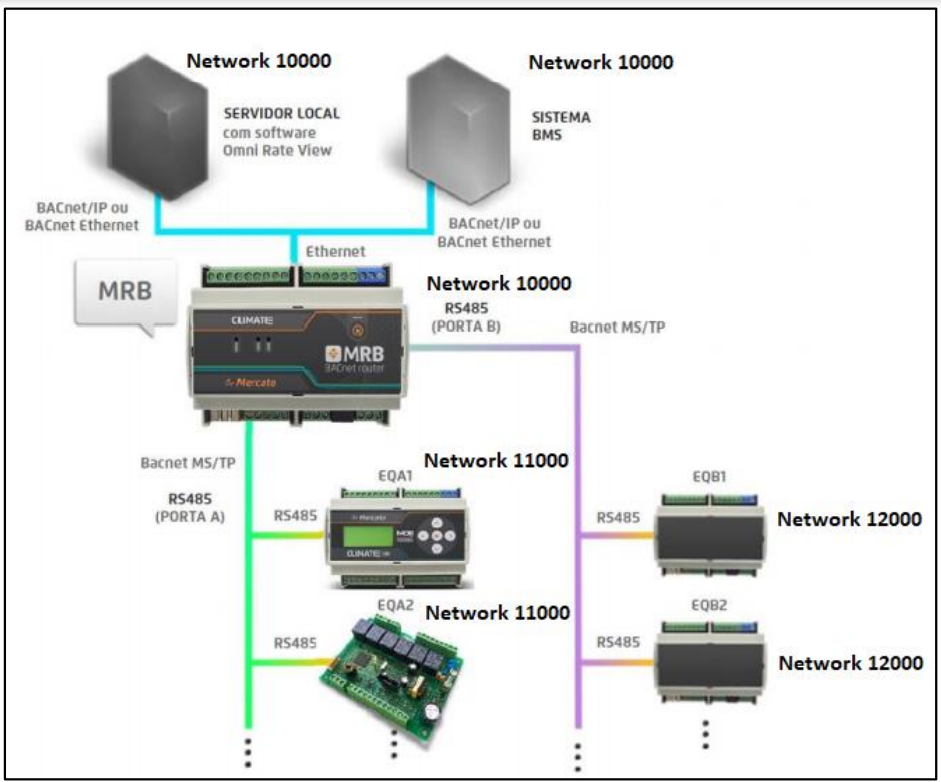

• BACnet network: cada rede BACnet possui um número que deve ser único em toda a instalação. Este número deve ser programado de 1 a 65534. Segue exemplo abaixo:

BACnet Ethernet

A comunicação BACnet Ethernet é feita através do MAC da placa do equipamento (não é possível configurar este valor) e não depende do IP do equipamento.

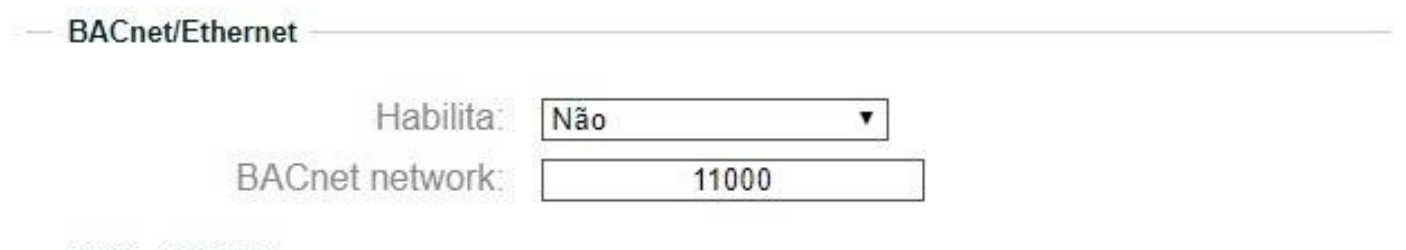

• BACnet network: Configura o número de rede desta interface. Deve ser único em toda instalação e varia de 1 a 65539. Exemplo dado nas configurações do BACnet IP.

BACnet MS/TP

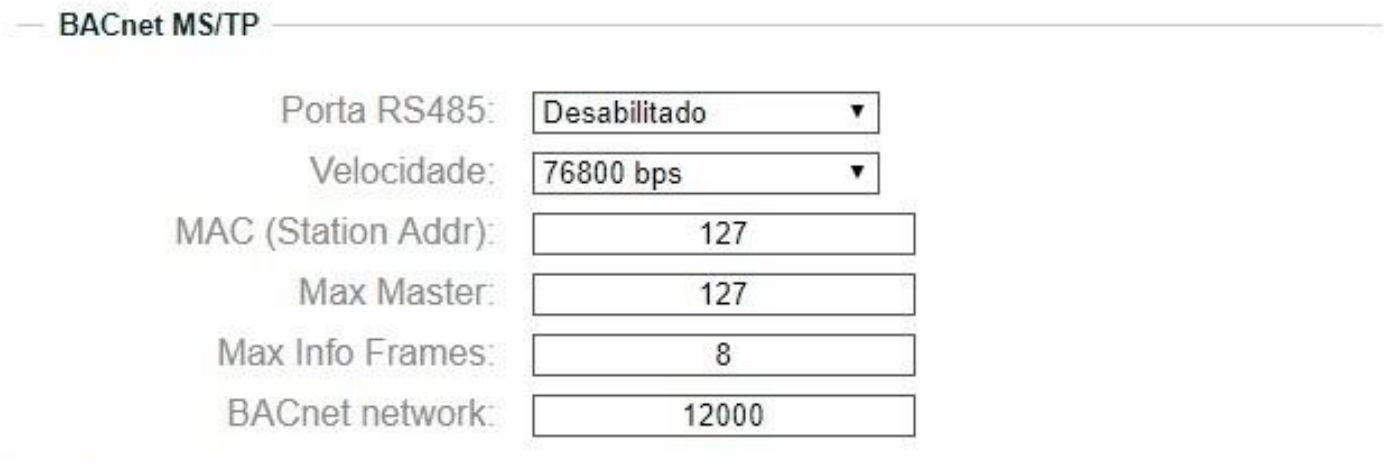

O protocolo BACnet MS/TP (Master Slave/Token Passing) é aquele que funciona no meio físico RS485.

• Porta RS485: É a interface de comunicação utilizada para conectar ao meio físico do protocolo.

• Velocidade: Define a velocidade da rede no meio físico RS485.

• MAC (station addr): Endereço físico na rede BACnet MS/TP. Pode variar de 0 a 127 e deve ser único entre os dispositivos na mesma rede RS485.

• Max Master: Esse é o número máximo de endereços que podem ser utilizados na rede BACnet MS/TP. O protocolo estabelece que o máximo de equipamentos é 127, porém em redes menores é possível colocar um número menor e dessa forma o token irá parar de passar/procurar outros endereços no valor parametrizado. Essa estratégia pode alterar a performance da rede.

• Max Infro Frames: Define o número de transações que cada dispositivo pode realizar antes de passar o token para o próximo equipamento.

• BACnet network: Número único da rede para a interface BACnet MS/TP, configurado de 1 a 65534, conforme exemplificado nas configurações do BACnet IP.
