1. Conectar um cabo Ethernet entre o MBG-100 e um computador. Acessar as conexões de rede e alterar a interface Ethernet. O IP do computador deve estar na mesma faixa de IP que o MBG-100. O IP deve ser diferente de 10.1.1.240 que é o padrão do MBG.

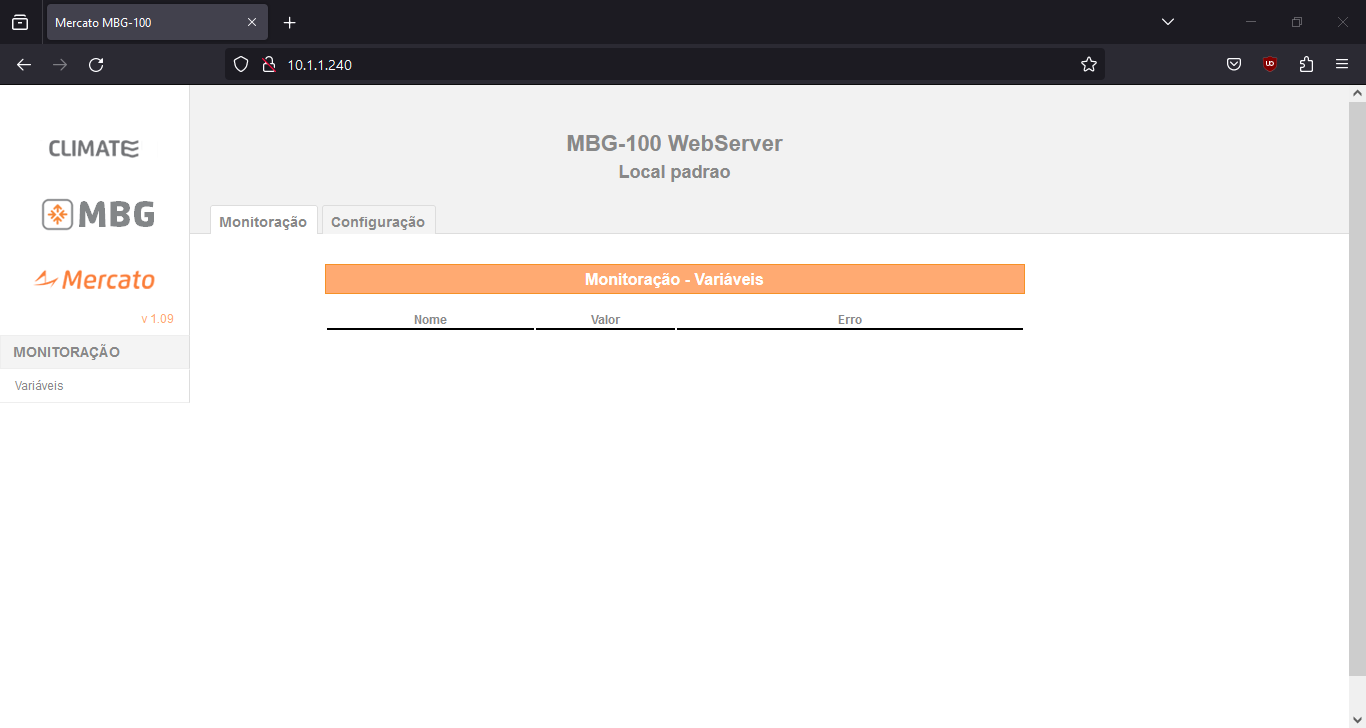

2. Abrir um navegador qualquer (Chrome, Firefox, etc...) e digitar o IP do 10.1.1.240. Se a interface de rede foi configurada como no passo anterior, irá aparece a webserver do MBG-100.

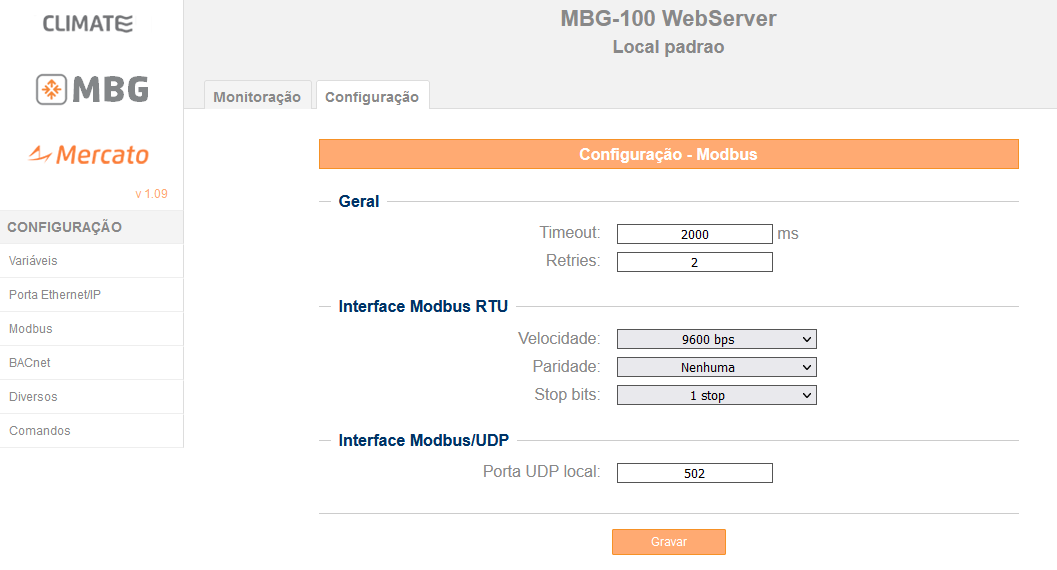

3. Clicar na aba "Configuração" e na barra lateral esquerda, clicar em "Modbus". Aqui será configurada interface Modbus do equipamento. Os equipamentos que serão lidos via Modbus precisam utilizar os mesmos parâmetros de comunicação do que foi configurado no MBG-100 (Velocidade, paridade e stop bits para RTU e Porta UDP para Modbus UDP). Toda alteração feita nos parâmetros de comunicação requer que o MGU seja reinicializado. Lembrando que a porta RS485 A possuí o protocolo Modbus RTU e a porta RS485 B o protocolo BACnet MS/TP.

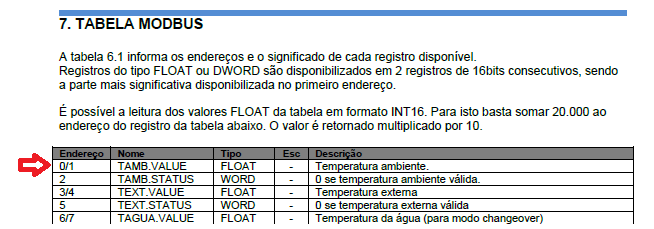

4. Clicar na aba "Variáveis" e na tela que aparece, clicar em "Alterar [n° variável]". Verifique no manual do equipamento, os endereços dos registros Modbus e crie as variáveis de acordo e clique em "Gravar". No exemplo, foi lido 0/1 do MFC que é o registro para temperatura ambiente.

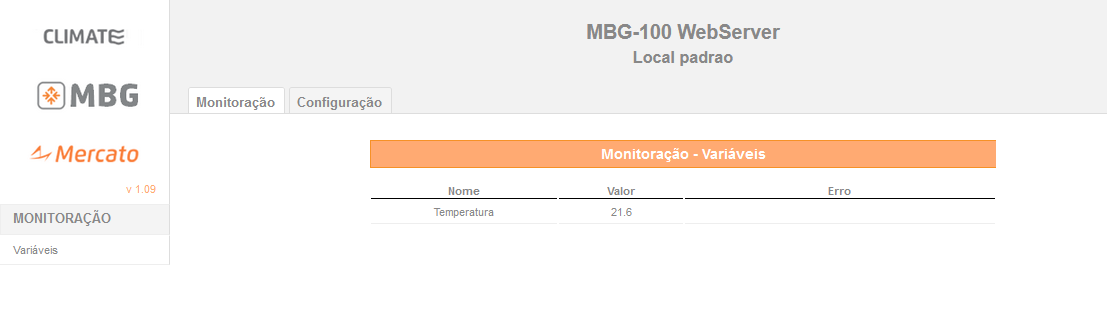

5. Após a criação das variáveis, clicar na aba de "Monitoração". Caso tenham sido configuradas corretamente, os valores das variáveis serão mostrados nesta aba. As variável 1, será a instância BACnet 1, a variável 30, será a instância BACnet 30.
