Software MConfig - Manual de Utilização

Este manual tem como objetivo orientar a utilização do software MConfig, oferecendo um passo a passo simples para configurar redes e equipamentos. Através deste tutorial, você aprenderá a realizar a configuração de comunicação, conectar-se aos dispositivos e salvar ou atualizar as configurações.

Para começar a utilizar o software MConfig, após a sua instalação, é necessário seguir os seguintes passos:

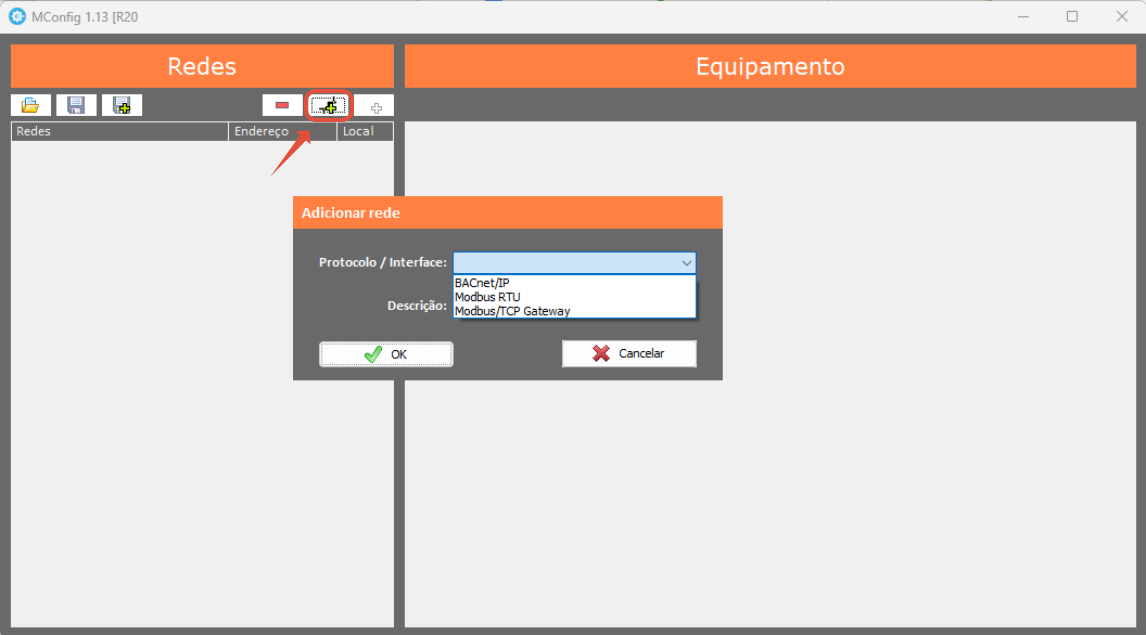

1. Adicione uma rede, clicando no ícone destacado em vermelho, conforme a imagem abaixo. Nesta etapa será escolhido qual o protocolo de comunicação que será utilizado.

2. Deve ser dada uma descrição para o projeto. Nesta etapa será determinado o nome para identificar a rede e nome para o projeto.

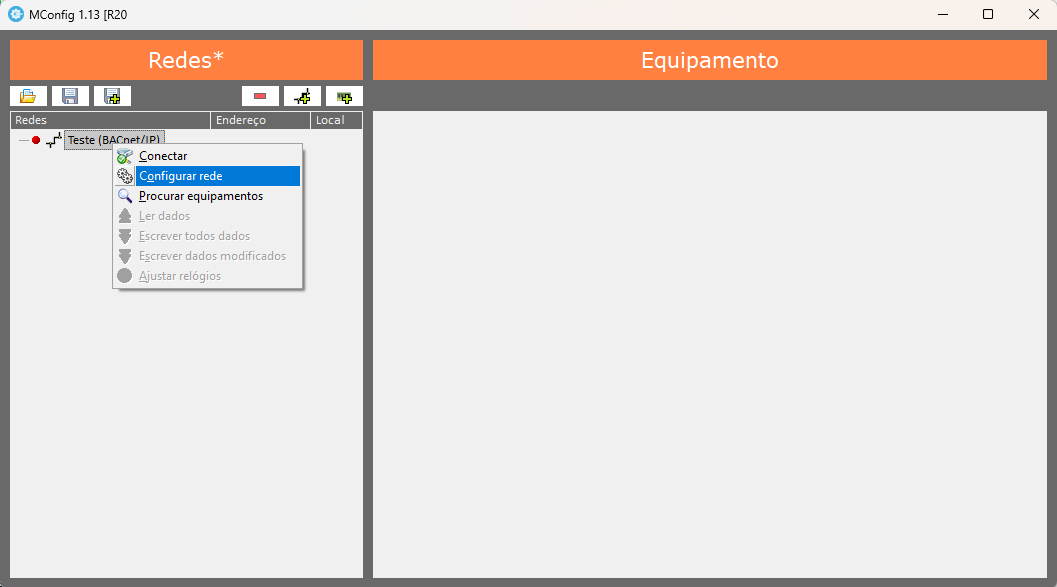

3. Configuração da rede: Para acessar esta configuração deve-se clicar com o botão direito do mouse, em cima da rede criada. Nesta etapa será feita a configuração da rede conforme o protocolo escolhido.

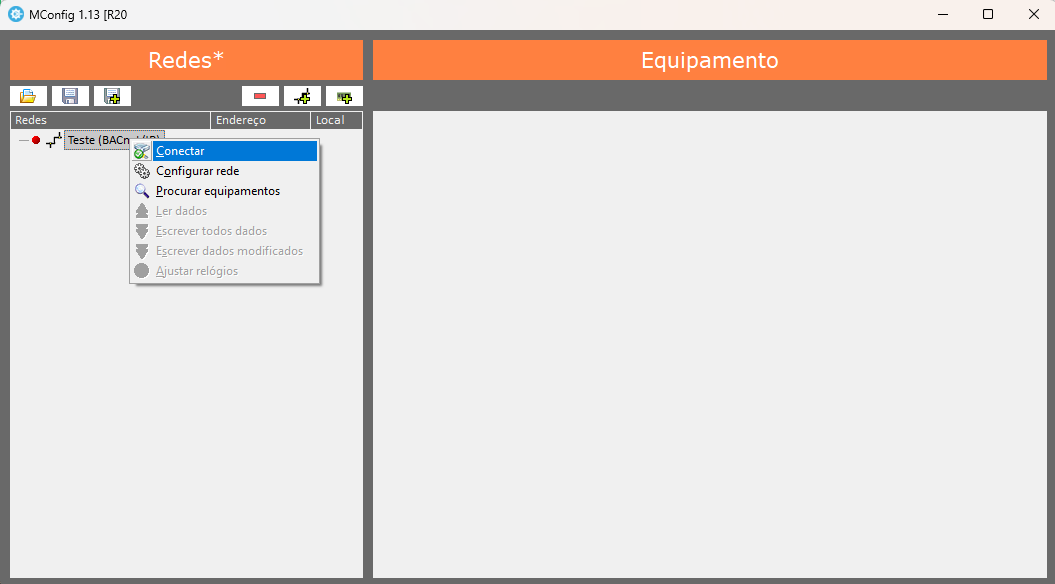

4. Conectar. Para fazer a conexão deve-se clicar com o botão direito do mouse, em cima da rede criada. Neste momento será feita a conexão da rede.

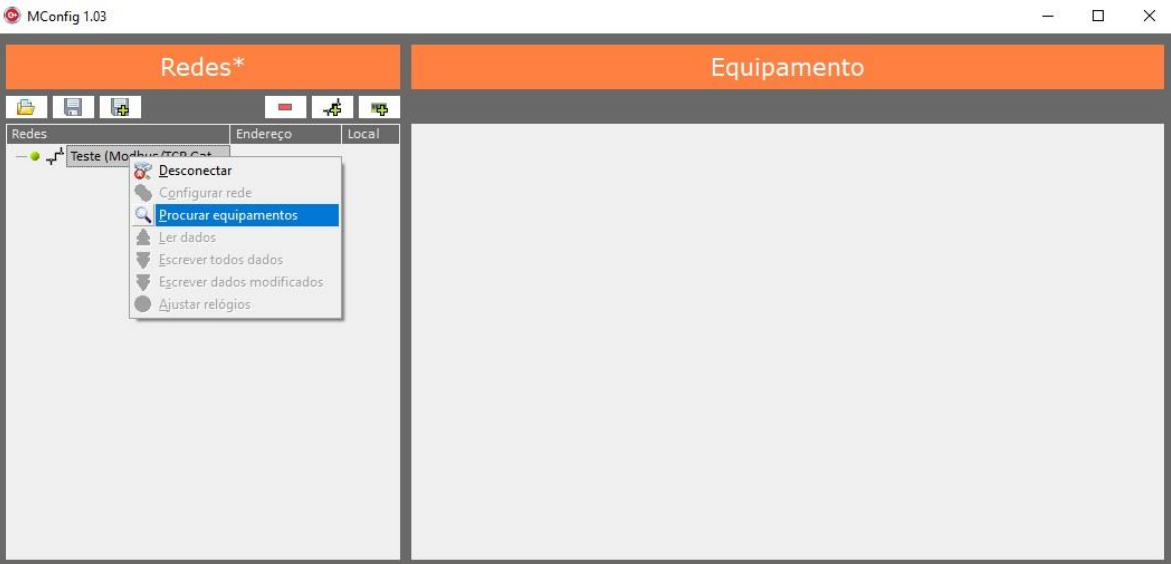

5. Procurar equipamentos. Para acessar esta configuração deve-se clicar com o botão direito do mouse, em cima da rede criada. Nesta etapa será buscado na rede qual o equipamento deseja-se comunicar e configurar.

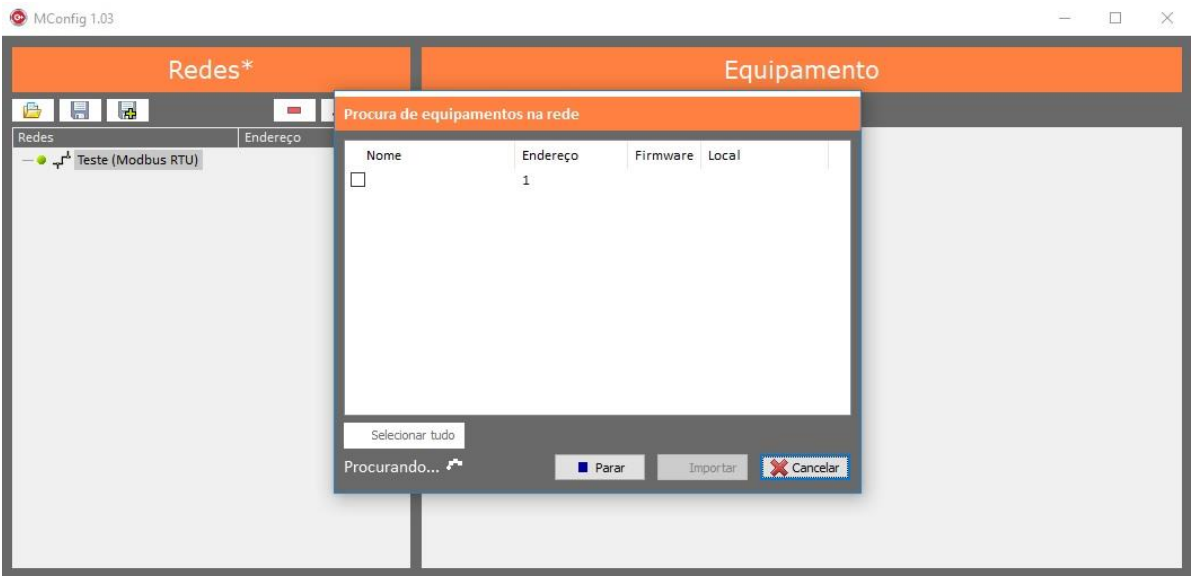

Quando for selecionado “procurar equipamentos”, aparecerá uma janela, conforme a imagem abaixo:

O equipamento deve ser selecionado, conforme destacado em vermelho na figura 10. Em seguida deve ser clicado em “parar” e logo após em “importar”.

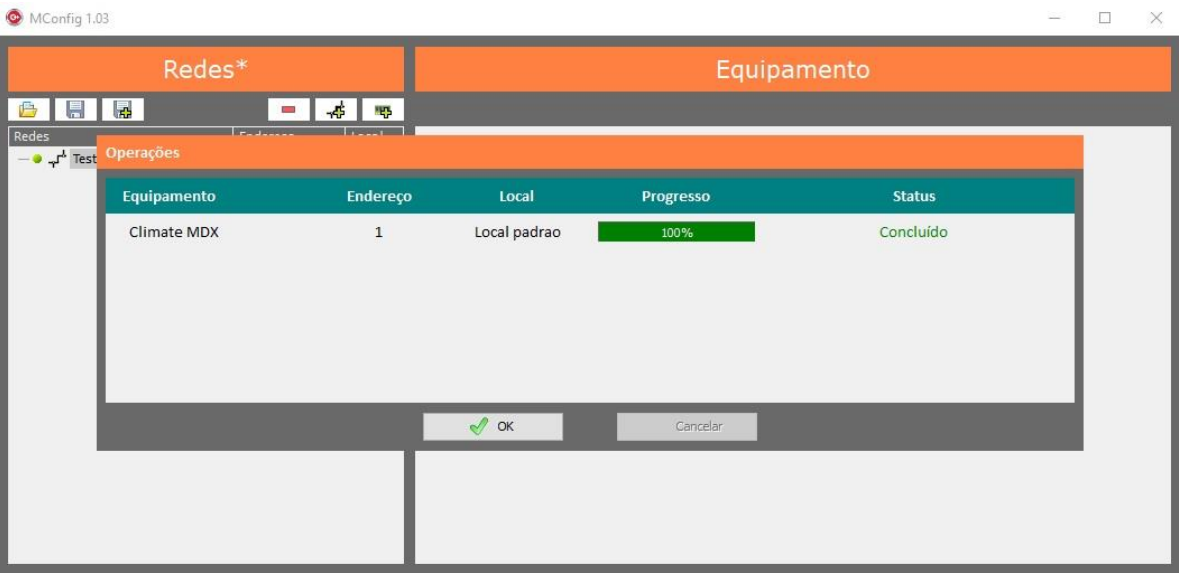

Quando o último processo for realizado (importar) será mostrada a janela como na imagem abaixo e, então, apenas clique em “Ok”.

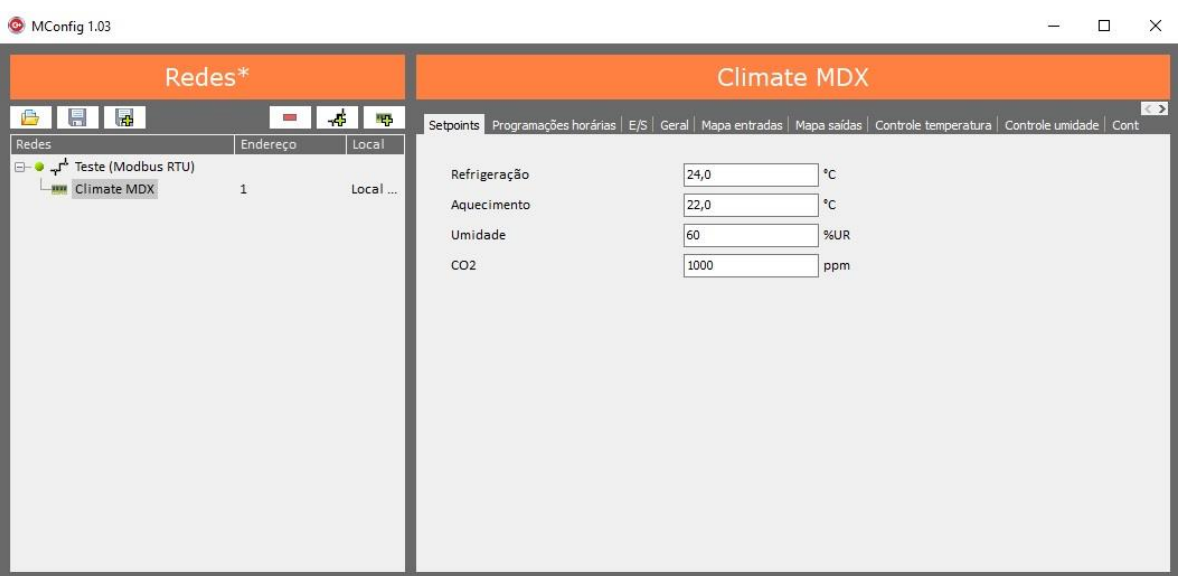

6. O equipamento o qual deseja-se configurar estará disponível.

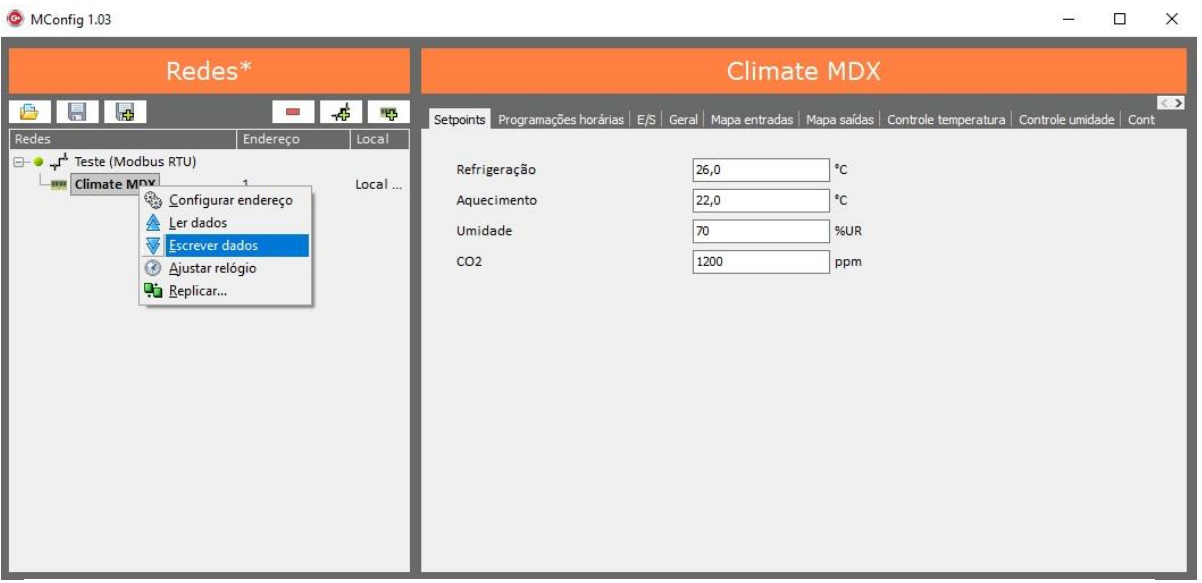

7. Salvando as configurações. Para salvar as configurações para o equipamento (download da configuração), deve-se clicar com o botão direito do mouse e selecionar “Escrever dados”, conforme ilustrado na imagem abaixo:

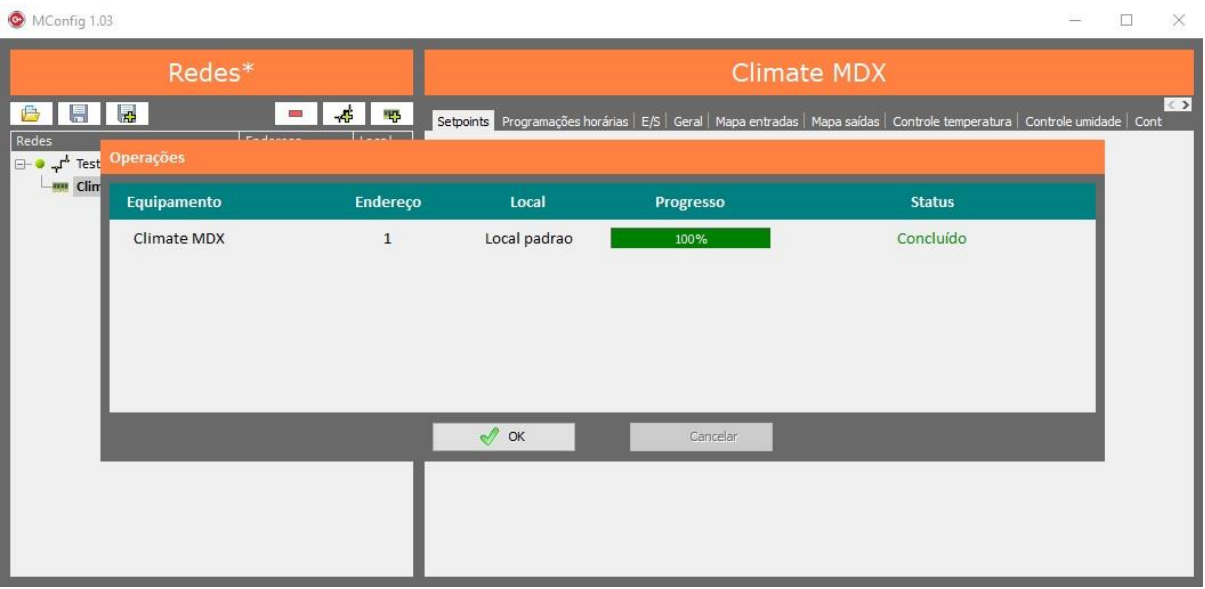

Quando o processo for realizado será mostrada a janela conforme imagem abaixo e, então, só clicar em "Ok" e as configurações estarão salvas no equipamento.

Para obter as informações que se encontram no controlador (upload da configuração), deve-se fazer o mesmo procedimento para armazenar os dados (download), porém deve ser selecionado a opção "ler dados".

Para atualizar a data/hora do controlador, através do software, deve-se clicar com o botão direito do mouse, selecionar a opção "ajustar relógio" e clicar em "ajustar" para que se faça a devida alteração, conforme data/hora do computador que está sendo utilizado para a configuração.
