MPROG - Como Conectar um Controlador

O software MPROG é utilizado para programar os controladores da linha ClimatePRO da Mercato, possibilitando a comunicação com dispositivos através dos protocolos Modbus e BACnet.

Este manual tem como objetivo orientar o usuário na configuração dos controladores programáveis da Mercato, utilizando ambos os protocolos dentro da ferramenta MPROG.

Passo a passo:

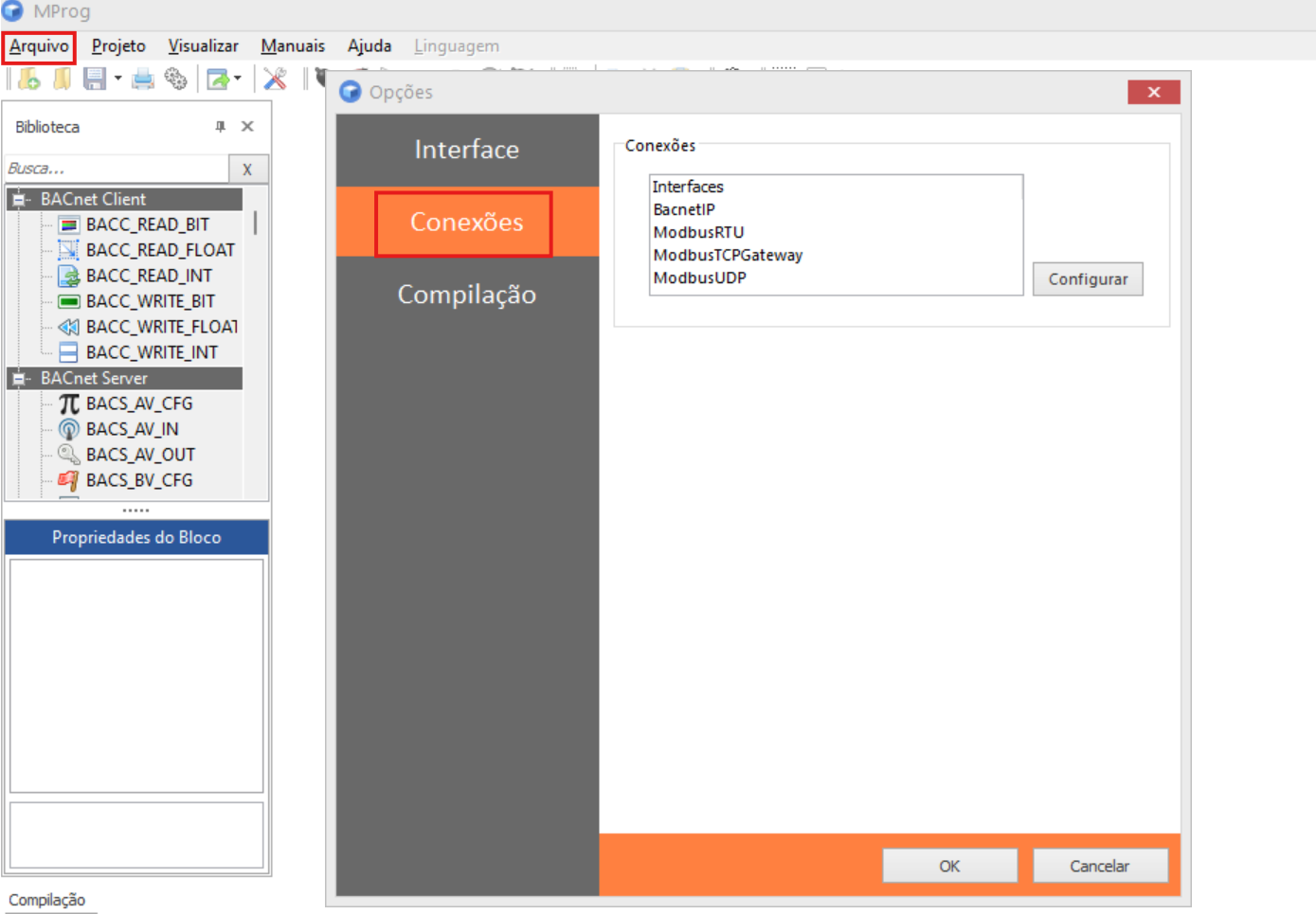

1. Acessar o menu Conexões: Para acessar o menu onexões, vá em Arquivo > Opções... > Conexões.

2. Configurar a interface: Selecione a interface conforme o protocolo e o meio físico que serão utilizados. Para definir os parâmetros de cada opção, siga os manuais abaixo:

• Conexão via BacnetIP: Utiliza o protocolo BACnet/IP via Ethernet ou via conexão serial através de um roteador BACnet. [MANUAL]

• Conexão via ModbusRTU: Utiliza o protocolo Modbus para comunicação serial, sendo necessário um conversor de RS485 para USB. [MANUAL]

• Conexão via ModbusUDP: Implementa o protocolo Modbus com comunicação via Ethernet. [MANUAL]

• Conexão Via Modbus TCP Gateway: Implementa o protocolo Modbus através de um gateway. [MANUAL]

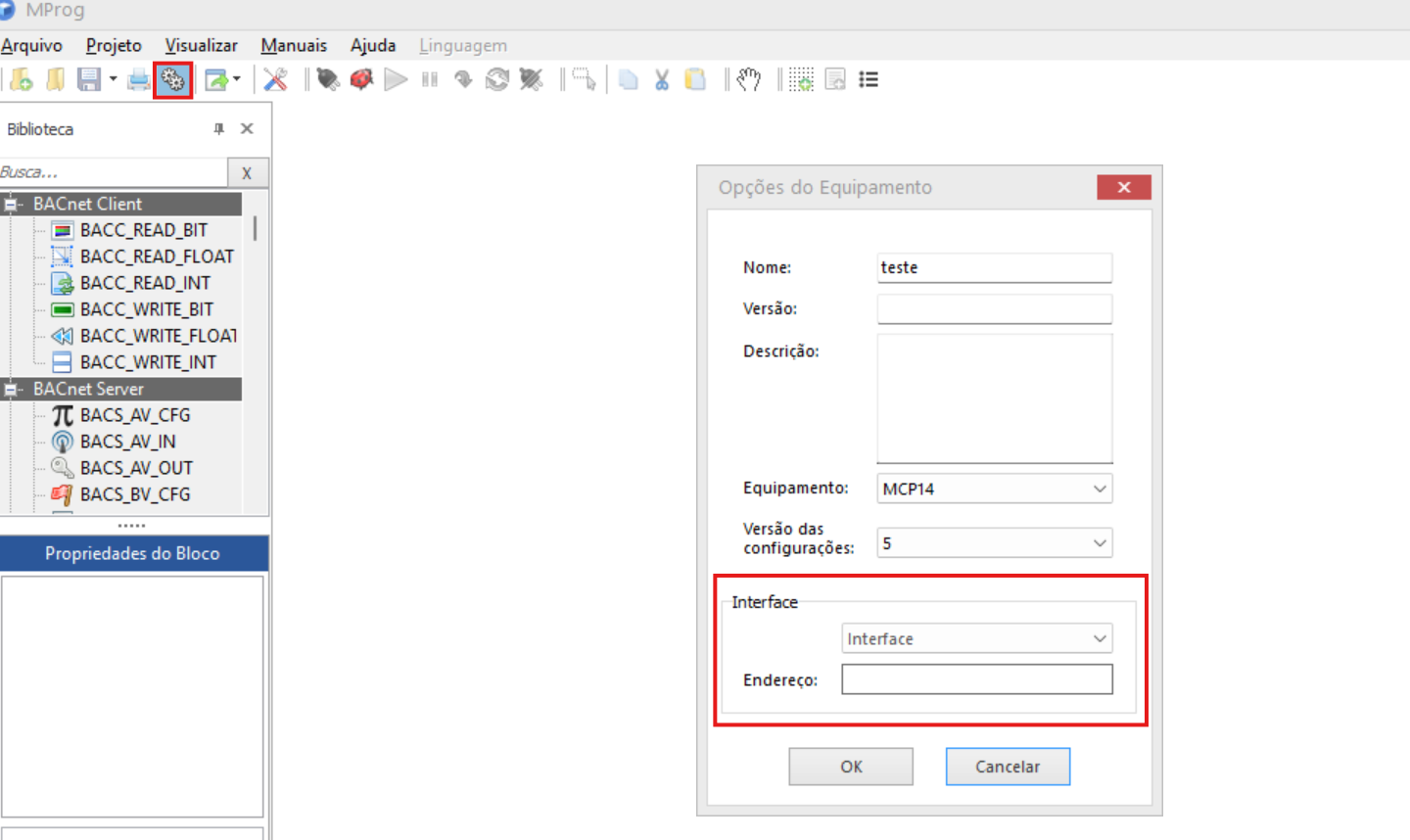

3. Opções do Equipamento: Após configurar a interface, você deverá clicar no ícone da engrenagem conforme está identificado em vermelho na imagem abaixo e na janela que vai abrir, deverá definir a Interface e Endereço.

4. Descarregar a lógica: Após realizar as configurações dos passos anteriores, você já poderá descarregar a lógica no controlador e executar o programa. Para isso, clique no ícone da Iniciar Debug () e depois no ícone de Rodar ().
