MPROG - Conexão Via Modbus RTU

A interface Modbus RTU utiliza o protocolo Modbus para comunicação serial, exigindo um conversor RS485 para USB para estabelecer a conexão entre o controlador e o computador de forma eficiente. Esse tipo de comunicação é amplamente utilizado em sistemas de automação devido à sua simplicidade, confiabilidade e capacidade de integrar diversos dispositivos em uma mesma rede.

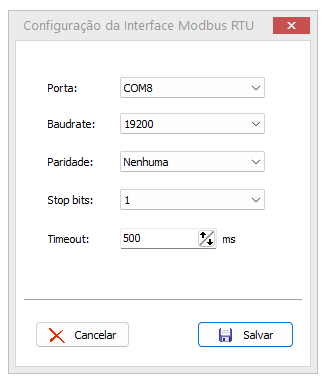

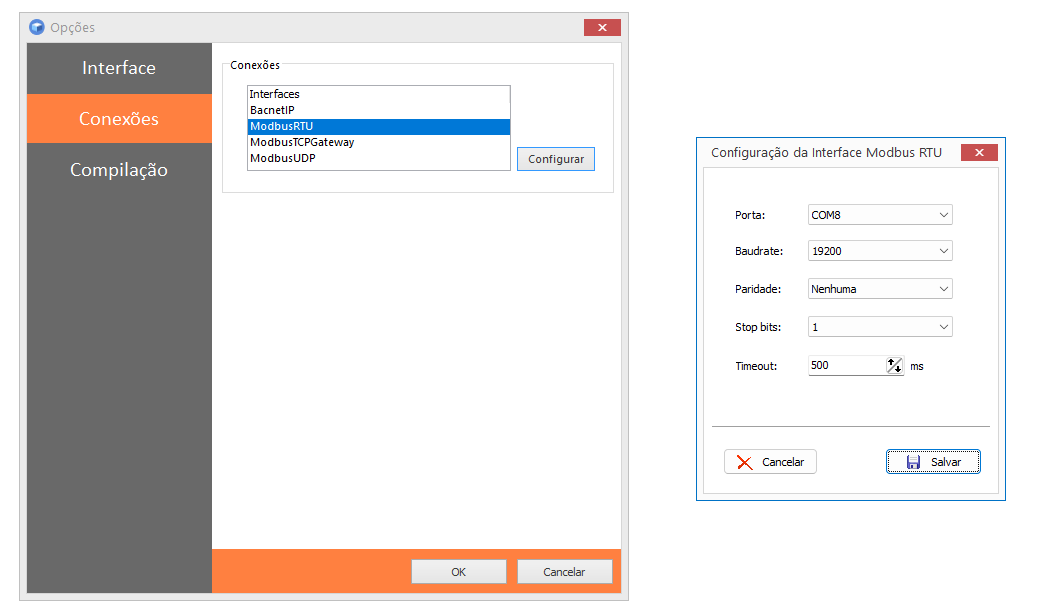

• Parâmetros da interface Modbus RTU

Porta

A porta COM é a designação usada em computadores e dispositivos para identificar interfaces seriais. Ela serve como o ponto de conexão para o cabo serial que conecta os dispositivos em uma rede Modbus RTU, sendo nomeadas como COM1, COM2, etc.

Quando um conversor Serial para USB é conectado ao computador, uma porta COM é atribuída automaticamente ao dispositivo.

Para identificar qual porta COM foi atribuída:

1.Clique com o botão direito do mouse sobre o logo do Windows.

2.Selecione Gerenciador de Dispositivos.

3.Localize e expanda a categoria Portas (COM e LPT).

4.Verifique o dispositivo listado e a porta atribuída.

Nota: Certifique-se de que o cabo e o conversor estejam corretamente conectados antes de verificar as portas no Gerenciador de Dispositivos.

Baudrate

O Baudrate é a taxa de transmissão de dados em uma comunicação serial, incluindo redes Modbus RTU. É essencial que o controlador e o software estejam configurados com o mesmo valor de Baudrate para garantir a comunicação correta.

Sugestão: Utilize valores comuns como 9600, 19200 ou 38400 para redes Modbus RTU, dependendo das especificações do dispositivo e da aplicação.

Paridade

A paridade é um método utilizado em redes seriais, como Modbus RTU, para detectar erros de transmissão. Todos os controladores da Mercato são configurados de fábrica com o parâmetro sem paridade.

Nota: Caso seja necessário utilizar paridade (par ou ímpar), verifique a compatibilidade com os demais dispositivos na rede.

Stop bits

O stop bit faz parte do protocolo de comunicação serial e indica o final de um pacote de dados transmitido. Os controladores da Mercato são configurados com 1 stop bit por padrão.

Dica: Algumas aplicações podem exigir 2 stop bits; consulte a documentação do dispositivo antes de alterar essa configuração.

Timeout

O timeout é o período máximo que um dispositivo em uma rede, como o Modbus RTU, espera por uma resposta antes de considerar que houve uma falha na comunicação.

Configurações recomendadas: Um valor de timeout entre 1000 e 3000 milissegundos é adequado para a maioria das aplicações. Ajuste conforme a latência da rede e os dispositivos utilizados.
