MPROG - Conexão Via BACnetIP

Criada por Michel Souza, Modificado em Sex, 24 Jan na (o) 5:30 PM por Michel Souza

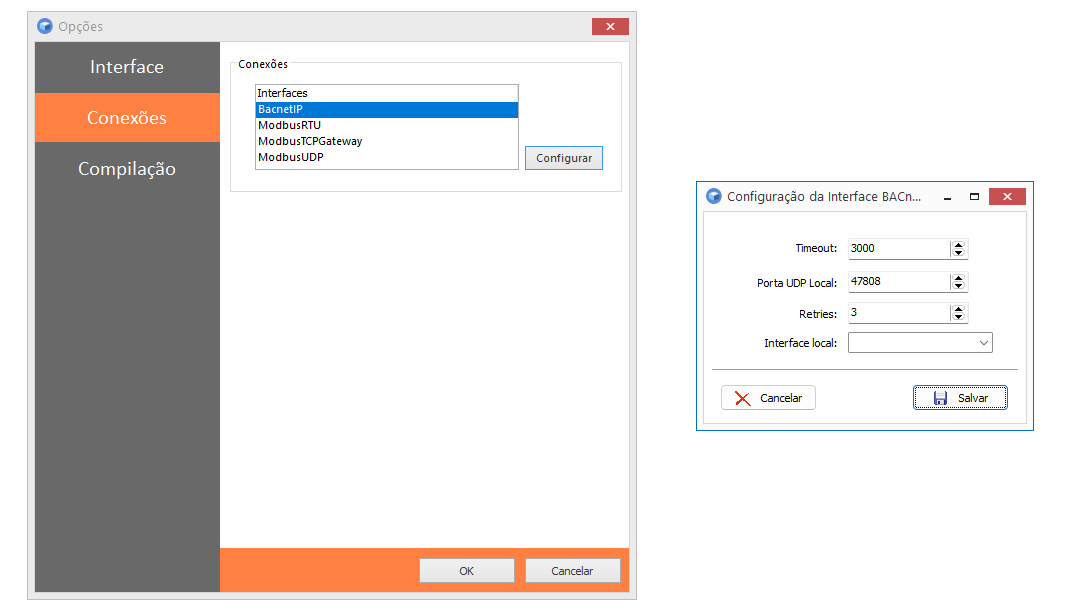

A Interface BACnet IP implementa o protocolo BACnet através da comunicação Ethernet, permitindo a integração de dispositivos em redes locais (LANs) ou até mesmo em redes mais amplas. Dessa forma, o controlador pode ser conectado ao computador de duas maneiras: via Ethernet, utilizando o protocolo BACnet/IP diretamente, ou via conexão serial através de um roteador BACnet, que realiza a conversão entre os protocolos BACnet/IP e BACnet MS/TP.

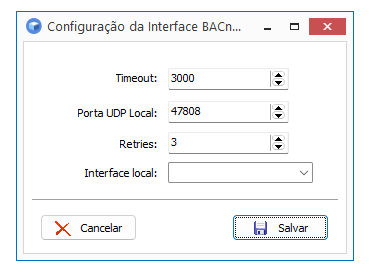

• Parâmetros da interface BACnet/IP

Timeout

O parâmetro Timeout refere-se ao período de tempo que um dispositivo aguarda por uma resposta de outro dispositivo antes de assumir que a comunicação falhou ou que o dispositivo remoto não está disponível. Esse parâmetro é crucial para o desempenho e a confiabilidade da rede.

Dica: O valor padrão é 3000 milissegundos e pode ser mantido.

Porta UDP Local

Porta UDP Local refere-se ao número da porta utilizada por um dispositivo para enviar e receber mensagens BACnet/IP. Essa porta é essencial para a comunicação entre dispositivos em uma rede BACnet/IP. A porta padrão para BACnet/IP é 47808, representada em hexadecimal como 0xBAC0 e frequentemente chamada de "porta BAC0".

Dica: Nossa sugestão é que o valor padrão 47808 seja mantido. É importante garantir que o controlador também esteja configurado para utilizar essa mesma porta UDP.

Retries

O parâmetro Retries define o número de vezes que um dispositivo tentará reenviar uma mensagem após não receber uma resposta esperada.

Dica: O valor padrão é 3 e pode ser mantido.

Interface Local

A Interface Local refere-se à interface de rede específica (como uma placa de rede ou adaptador) que um dispositivo BACnet/IP utiliza para se comunicar em uma rede. Esse parâmetro é crucial em sistemas com múltiplas interfaces de rede, como em computadores com mais de uma conexão física ou lógica à rede.

Ao abrir a caixa de seleção, os endereços IP apresentados correspondem aos IPs atribuídos ao computador. Deve-se selecionar o IP que corresponde à faixa de IP do controlador.

Para saber como alterar as configurações de IP do computador, veja o Guia de Acesso ao Servidor Web de Equipamentos Mercato
