El software MPROG se utiliza para programar los controladores de la línea ClimatePRO de Mercato, permitiendo la comunicación con dispositivos a través de los protocolos Modbus y BACnet.
Este manual tiene como objetivo orientar al usuario en la configuración de los controladores programables de Mercato, utilizando ambos protocolos dentro de la herramienta MPROG.
Paso a paso:

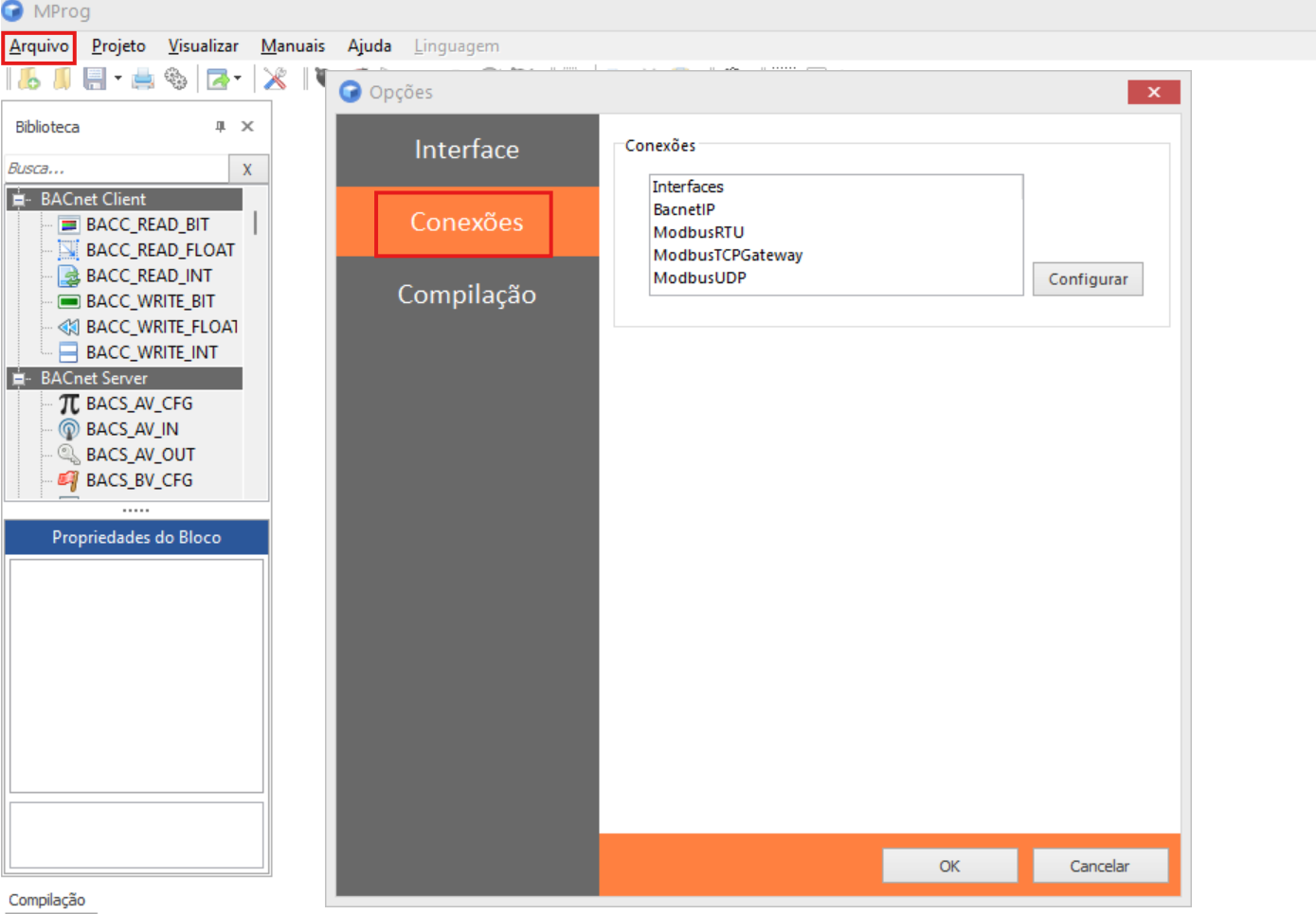

1. Acceder al menú Conexiones: Para acceder al menú conexões, vaya a Arquivo > Opções... > Conexões.
2. Configurar la interfaz: Seleccione la interfaz según el protocolo y el medio físico que se utilizarán. Para definir los parámetros de cada opción, siga los manuales a continuación:
- Conexión vía BacnetIP: Utiliza el protocolo BACnet/IP vía Ethernet o mediante conexión serial a través de un enrutador BACnet. [MANUAL]
- Conexión vía ModbusRTU: Utiliza el protocolo Modbus para comunicación serial, siendo necesario un convertidor de RS485 a USB. [MANUAL]
- Conexión vía ModbusUDP: Implementa el protocolo Modbus con comunicación vía Ethernet. [MANUAL]
- Conexión vía Modbus TCP Gateway:Implementa el protocolo Modbus a través de un gateway. [MANUAL]

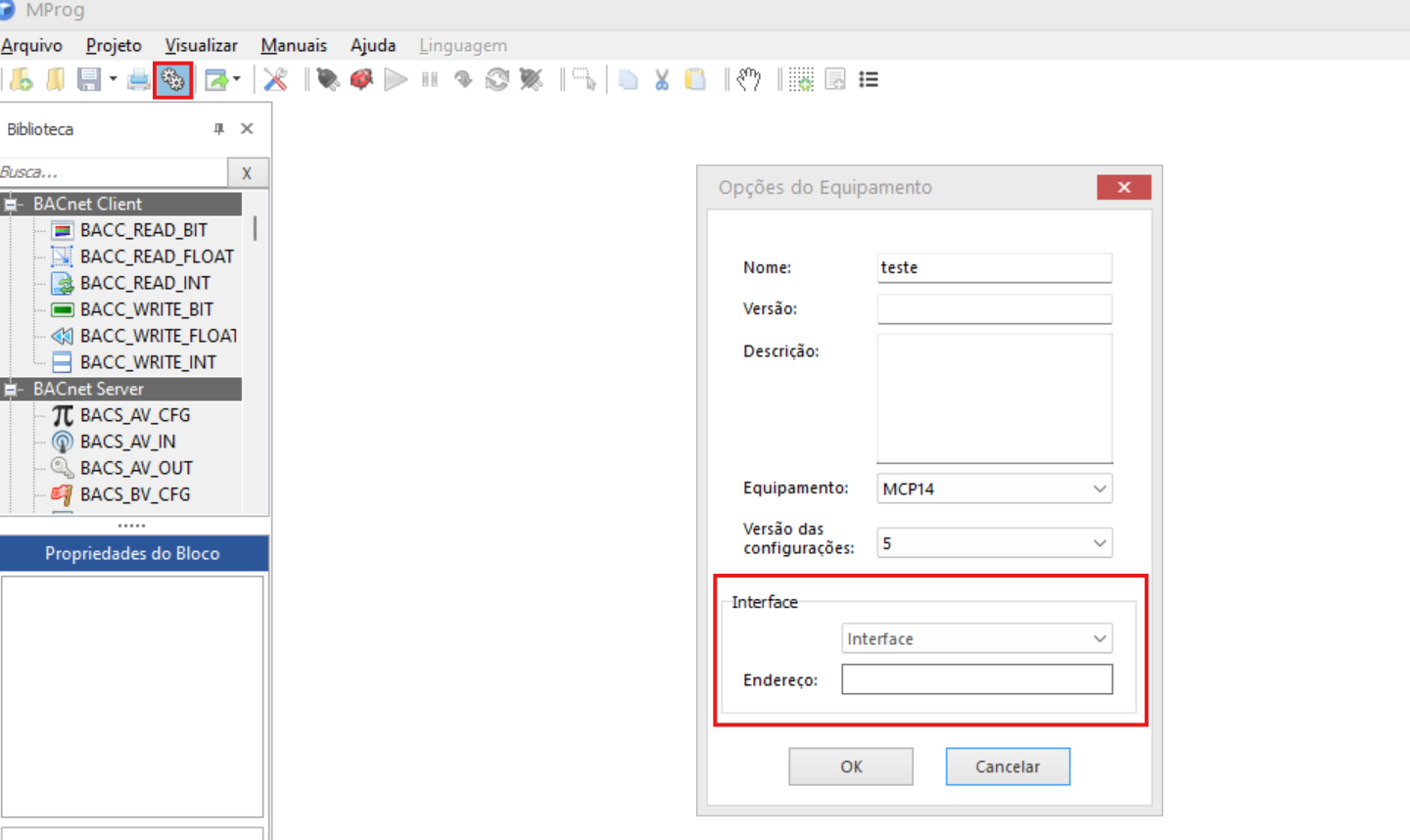

3. Opciones del Equipo: Después de configurar la interfaz, deberá hacer clic en el ícono del engranaje señalado en rojo en la imagen inferior y, en la ventana que se abrirá, definir la Interface y Endereço.
4. Descargar la lógica: Después de realizar las configuraciones de los pasos anteriores, ya podrá descargar la lógica en el controlador y ejecutar el programa. Para ello, haga clic en el ícono de Iniciar Debug (
) y luego en el ícono de (
).
