MPROG - Cómo Configurar un Equipo en el Proyecto

Este manual orienta en la configuración del equipo, abordando ajustes de entradas, salidas, comunicación y seguridad, garantizando la personalización y el funcionamiento adecuado del sistema según las necesidades específicas del usuario.

Configuraciones del equipo

Para acceder a esta pestaña de configuraciones, haga clic en el íconode "Configuração", última opción en la pestaña "Projeto".

Las configuraciones varían según el equipo

Para las entradas que no se utilicen, dejarlas como "Digital"

I = Input (Entrada)              O = Output (Salida)

A = Analog (Analógico)      D = Digital (Binario)       U = Universal

Entradas

Tipo de entrada: Selecciona el tipo de señal de una entrada.

Polaridade entradas digitais: Invierte el valor de la señal de una entrada digital (normalmente abierto o cerrado).

Offset NTC: Agrega un valor de Offset en una entrada NTC (solo de -3 a 3).

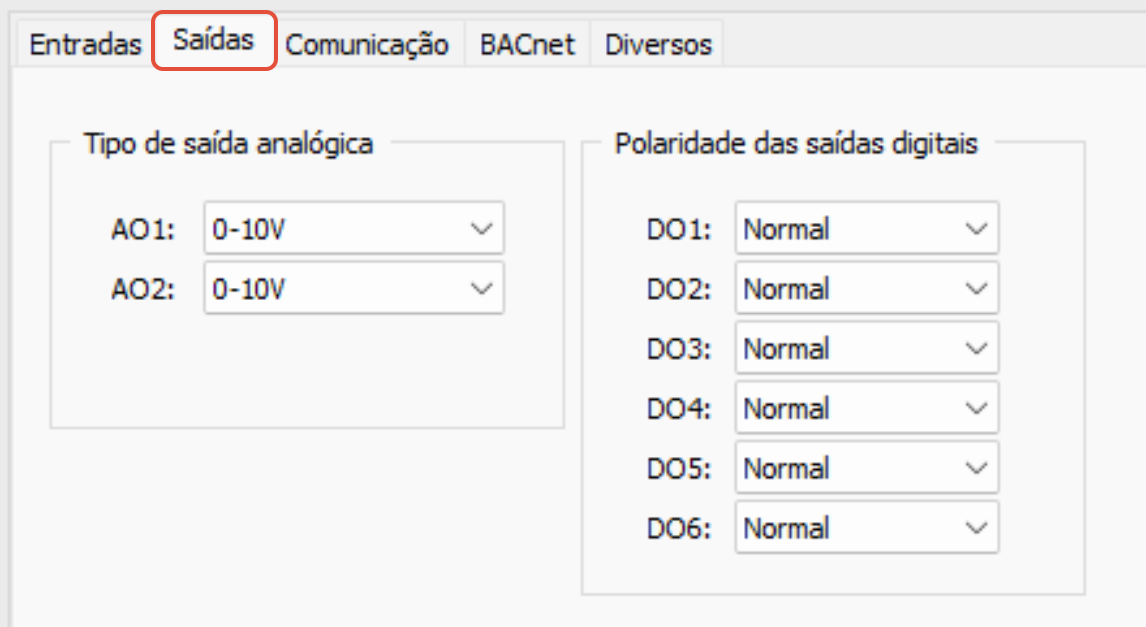

Salidas

Tipo de saída analógica: Selecciona el tipo de señal de una salida analógica.

Polaridade das saídas digitais: Selecciona si la salida digital seleccionada es normal o invertida (normalmente abierto o cerrado).

Comunicação

BACnet

Device name: Nombre del controlador en la red BACnet.

APDU Timeout: Tiempo máximo de espera por la respuesta.

APDU Retries: Cuántas veces se reenviará una solicitud en caso de timeout.

Notification class: Las siguientes 3 configuraciones sirven para crear un orden de importancia para el tipo de evento, siendo 0 el más importante y 255 el menos importante.

to-Offnormal priority: 0 a 255

to-Normal priority: 0 a 255

to-Fault priority: 0 a 255

Modbus Mestre

Timeout: Tiempo máximo de espera por la respuesta.

Tentativas (Retries): Cuántas veces el maestro intentará volver a leer un dato si no logra leerlo en el primer intento.

Atraso entre leituras: Configura un retardo entre una lectura y otra.

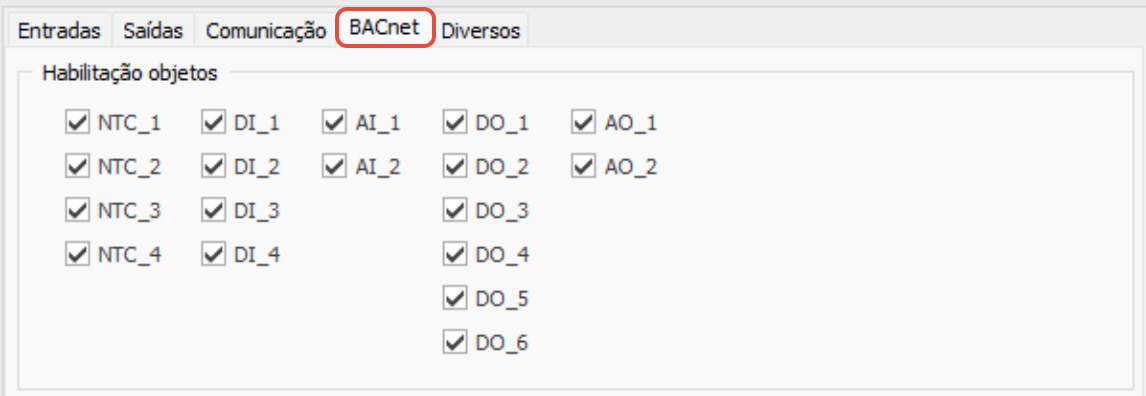

BACnet

Habilitação dos objetos: Selecciona las entradas y salidas habilitadas en la red BACnet.

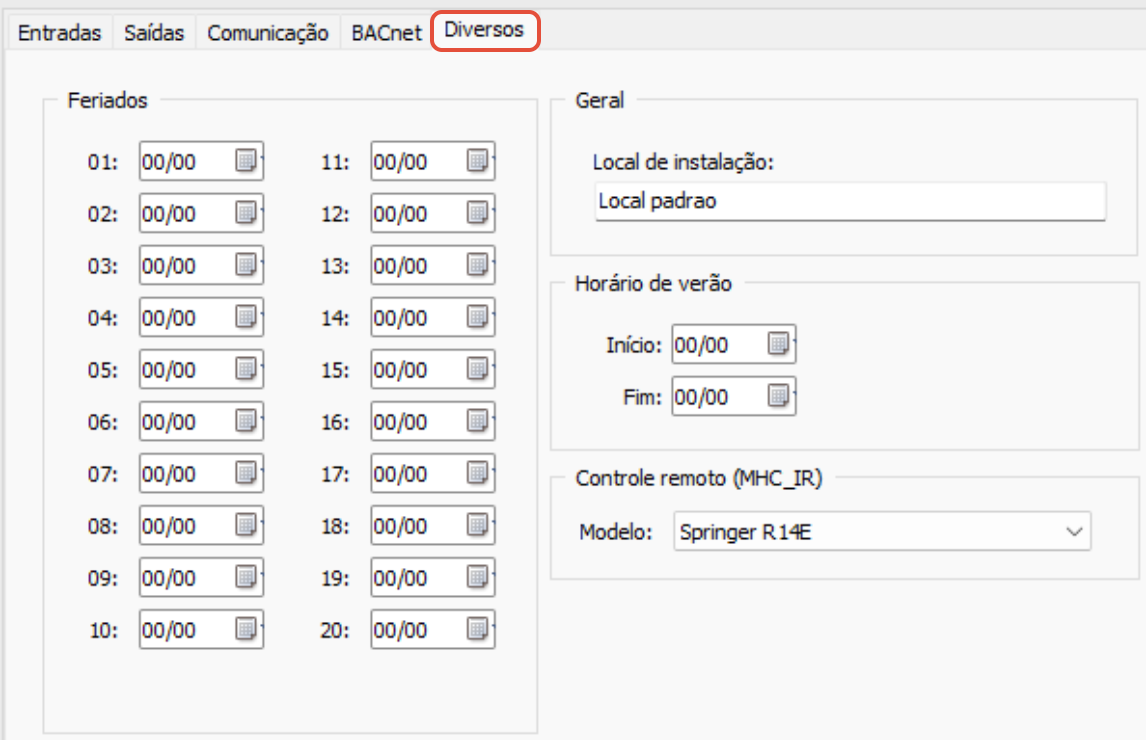

Diversos

Local de instalação: Define el lugar de instalación.

Senha configuração/interface web: Cambia la contraseña del menú de configuraciones del controlador en el navegador (la contraseña predeterminada es “config”).

Senha Display: Cambia la contraseña necesaria para acceder a las configuraciones del equipo desde el display; la predeterminada es 1111 (presionar la tecla arriba 4 veces).

Feriados: Define los días festivos.

Horário de verão: Selecciona la fecha del horario de verano.
