MPROG - Guia Básico

Este manual tem como objetivo guiar o usuário no processo de criação e gerenciamento de projetos e diagramas no software MProg. Serão abordadas as etapas para iniciar um novo projeto, criar diagramas, salvar e organizar os arquivos, além de configurar as preferências de interface.

Criar um Projeto

1º) Para criar um novo projeto clique no ícone ou vá em Arquivo > Novo.

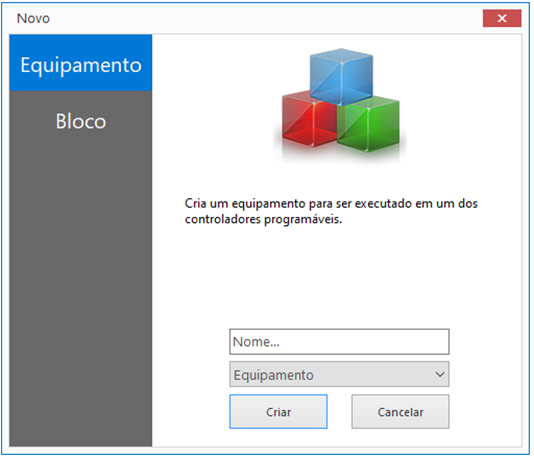

2º) Irá abrir uma janela onde você deverá selecionar a opção Equipamento, preencher com o nome do projeto que será criado e selecionar o equipamento que será utilizado, após isso, clicar em Criar.

Criar um Diagrama

Após criar um projeto, o primeiro diagrama (Diagrama 1) será automaticamente gerado na aba Projeto, clique duas vezes no diagrama para abri-lo.

Para criar um novo diagrama, clique com o botão direito em "Diagramas" e selecione Novo. Para deletar um diagrama, clique com o botão direito nele e seleciona Remover.

Para configurar um equipamento no projeto criado, você pode acessar o manual específico clicando neste [LINK].

Salvar um Projeto

1º) Você pode salvar o projeto usando o ícone na barra de atalhos , apertando Ctrl + S ou indo em Arquivo > Salvar.

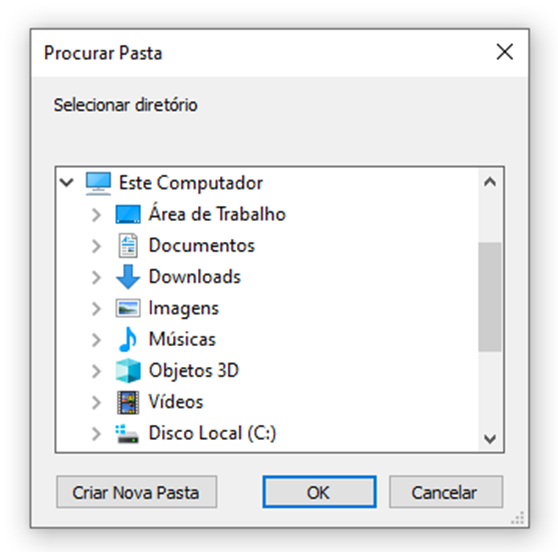

2º) Irá abrir uma janela onde você poderá salvar o projeto em uma pasta já existente ou criar uma nova clicando no botão Criar Nova Pasta.

Quando for salvar um projeto pela primeira vez, é importante que você salve dentro de uma pasta pois o programa vai criar alguns arquivos soltos onde você escolher.

Barra de Navegação

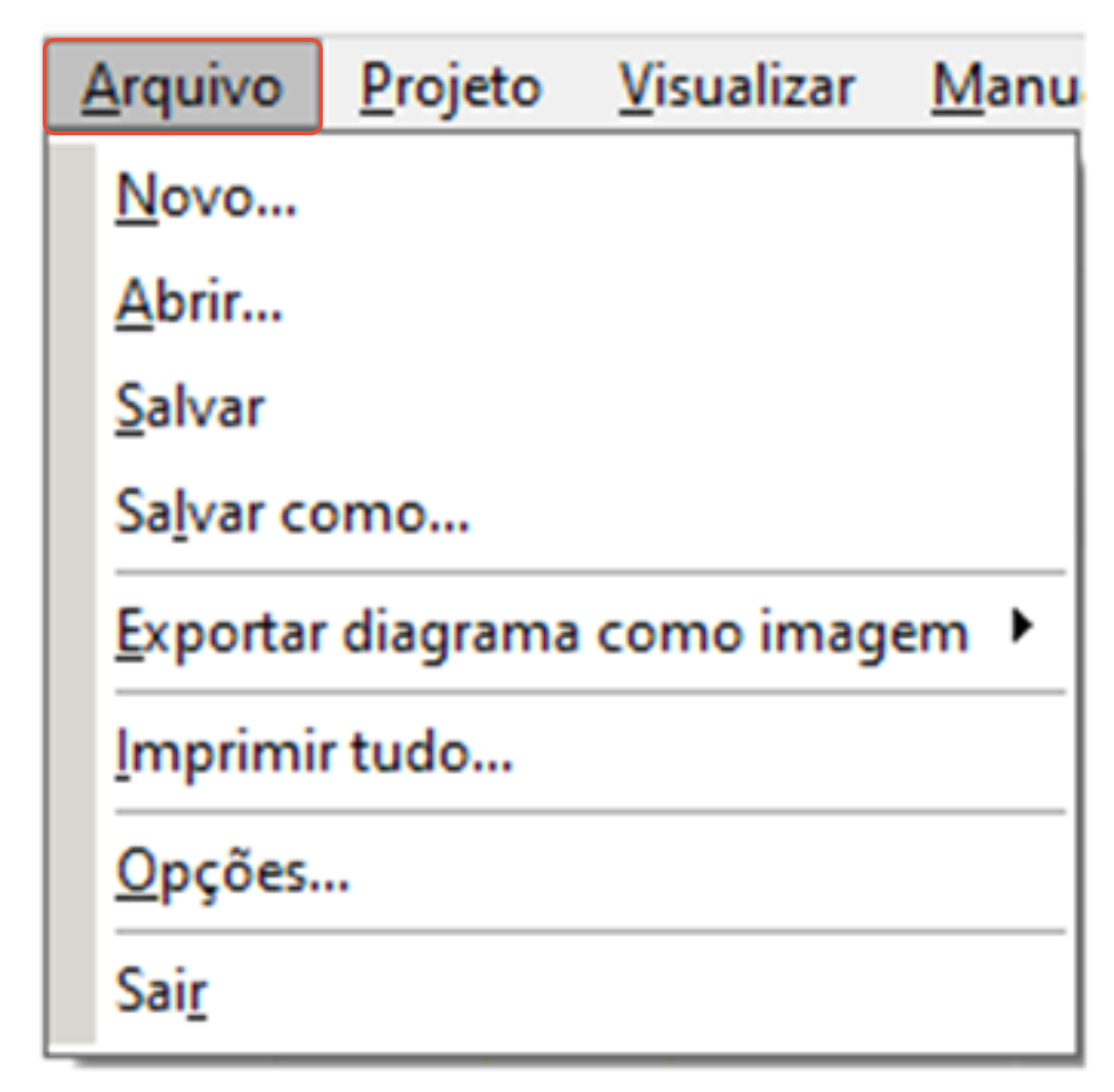

• Arquivo

Novo: Começa um novo projeto.

Abrir: Seleciona um projeto existente para abrir.

Salvar: Salva o projeto.

Salvar como: Seleciona um local para salvar o projeto.

Exportar diagrama como imagem: Transforma o diagrama em uma imagem.

Imprimir tudo: Abre a tela de impressão de diagramas.

Opções: Abre as opções do programa.

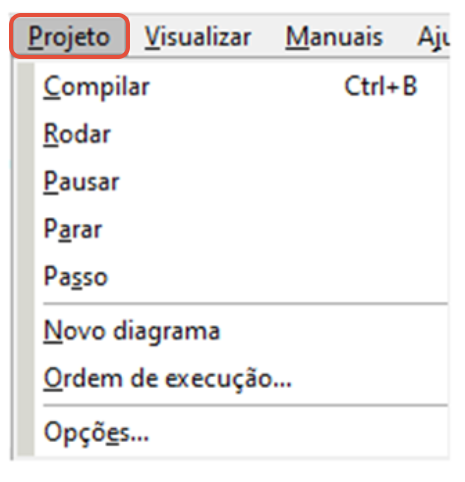

• Projeto

As opções Compilar, Rodar, Pausar, Parar e Passo são atalhos para os botões de modo de execução. Mais informação sobre eles na seção Modos de Execução.

Novo diagrama: Cria um novo diagrama.

Ordem de execução: Abre a janela de ordem de execução dos diagramas.

Opções: Abre as opções do projeto/equipamento

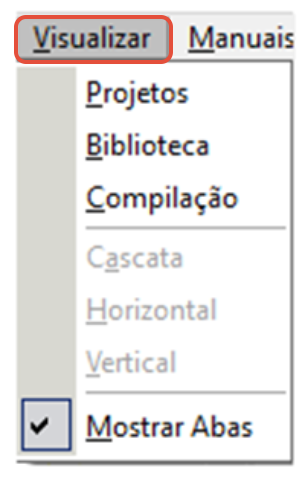

• Visualizar

É possível fechar abas de Projetos, Biblioteca e Compilação. Você pode habilita-las novamente clicando nas primeiras três opções.

Projetos: Abre a aba Projeto.

Biblioteca: Abre a aba Biblioteca.

Compilação: Abre a aba Compilação.

Mostrar Abas: Desabilitar essa opção faz com que os diagramas fiquem divididos em abas na mesma tela.

As opções Cascata, Horizontal e Vertical mudam como os diagramas são apresentados quando Mostrar Abas estiver ativa.

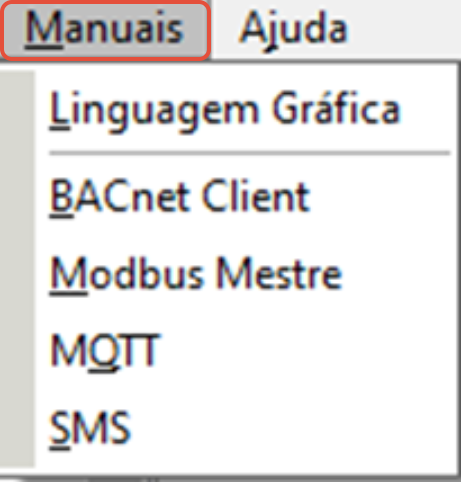

• Manuais

Aqui estão disponibilizados os manuais do programa.

Linguagem Gráfica: Manual sobre os conceitos da linguagem gráfica (blocos de função).

BACnet Client: Manual sobre o módulo BACnet Client, suporte ao protocolo BACnet na modalidade cliente (mestre).

Modbus Mestre: Manual sobre o módulo Modbus Mestre, suporte ao protocolo Modbus na modalidade mestre.

MQTT: Manual sobre o módulo MQTT que implementa suporte para o protocolo MQTT.

SMS: Manual sobre o módulo SMS que implementa suporte para envio e recebimento de mensagens em SMS nos equipamentos com conexão à rede celular.

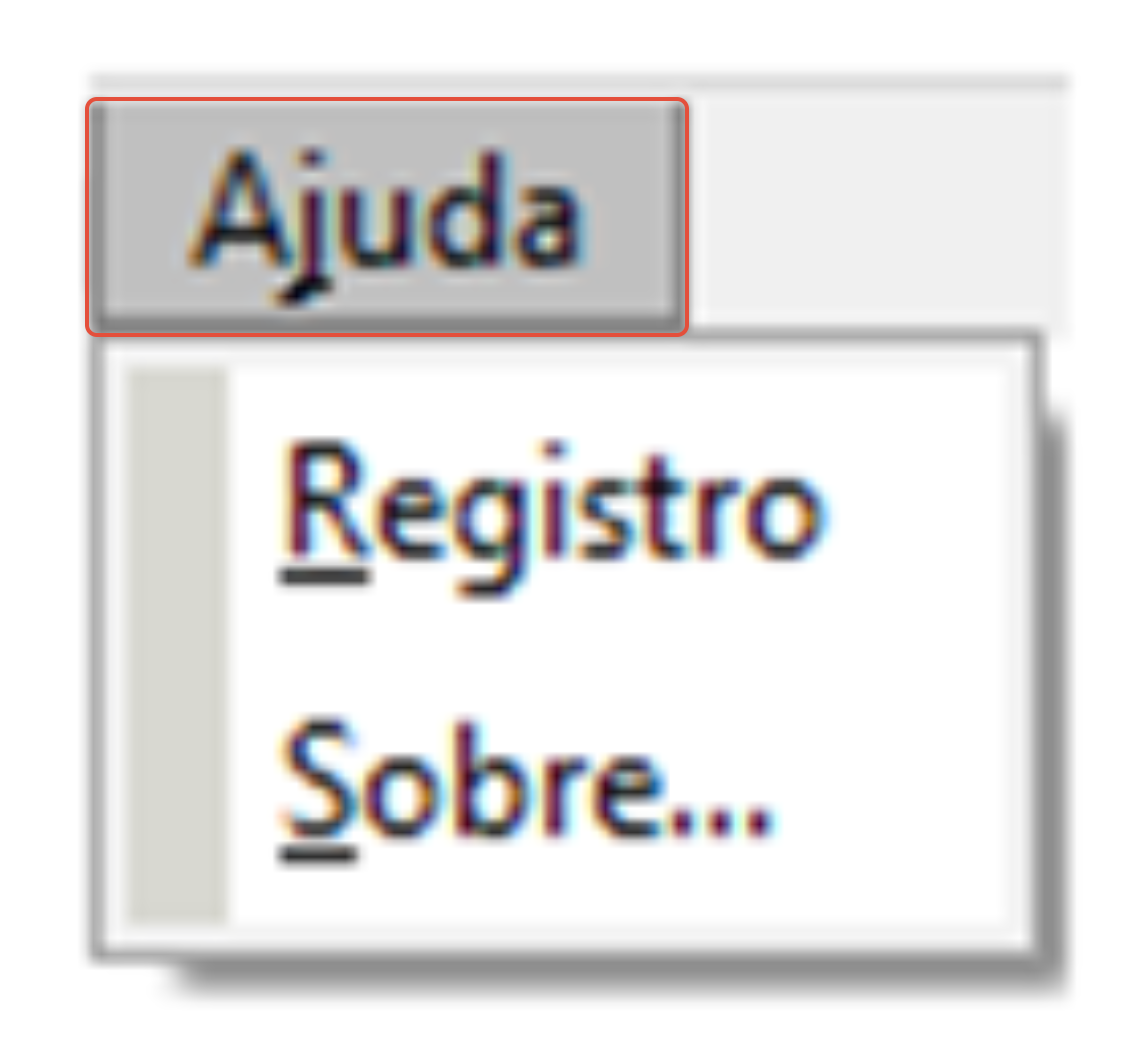

• Ajuda

Registro: Aba de ativação de licença.

Sobre: Exibe a versão atual do Mprog.

Atalhos no MProg

Novo Projeto (Ctrl + N)

Carregar Projeto (Ctrol + O)

Salvar (Ctrl + S)

Imprimir diagramas (Ctrol + P)

Compilar (Ctrl + B)

 Iniciar Debug (Shift + Ctrl + D)

Rodar (F5)

 Passo (F8)

Selecionar tudo (Ctrol + A)

Copiar (Ctrol + C)

Recortar (Ctrl + X)

Colar (Ctrl + V)

Arrastar (Ctrl + H)

• Duplicar um bloco (Ctrl + D)
• Selecionar múltiplos blocos (Segurar Shift + Clique)

Modos de Execução

Compilar: Realiza a compilação da lógica no Mprog.

Conectar ao equipamento e iniciar debug: Inicia a lógica e já começa a rodar, mas não a transfere.

Iniciar Debug: Transfere a lógica do Mprog para o equipamento e a inicia, mas não começa a rodar.

Rodar: Coloca o equipamento em modo de execução da lógica, atualizada em tempo real por ciclos.

Pausar: Pausa a lógica, somente disponível se estiver rodando.

Passo: Avança somente um passo da lógica.

Resetar: Continua conectado a lógica, mas volta para o início da execução.

Desconectar: Sai do modo de execução da lógica.

É importante destacar a diferença entre Iniciar Debug e Conectar ao equipamento e iniciar debug.

Iniciar Debug transfere a lógica aberta no MProg para o controlador.

Conectar ao equipamento e iniciar debug somente tnta conectar no controlador, se você tentar conectar e a lógica aberta no MProg for diferente da lógica instalada no controlador, você verá o erro "Executável do equipamento não é o mesmo que o do projeto".

Opções de Interface

Para customizar como você vê a aparência dos diagramas, vá em Arquivo > Opções.

Em interface você encontra opções de customização do diagrama e customização da edição de códigos, que somente é usada na criação de bloco.

Nesta imagem, vemos os diferentes tipos de grades. É possível mudar o tamanho dos pontos/linhas ajustando a opção Escala da grade, no caso da imagem acima está em 15.

Cor de fundo: Altera a cor de fundo do diagrama

Mostrar página: Mostra linhas pontilhadas como páginas no diagrama para organização, pode ser desabilitado

Mostrar grade: Habilita ou desabilita a grade no diagrama

Alinhar à grade: Muda como o bloco é posicionado no diagrama, enquanto habilitado, o bloco vai se encaixar automaticamente à grade quando for posto no diagrama

Tipo de grade: Pontos ou linhas, como no exemplo acima

Cor da grade: Altera a cor da grade

Escala da grade: Altera o tamanho da grade

Biblioteca gráfica: Altera a API gráfica, Direct2D é a padrão

Exportar Diagrama como Imagem

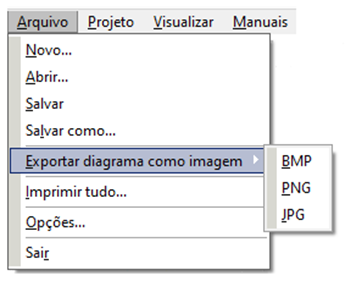

Você pode transformar o diagrama em uma imagem (BMP, PNG ou JPG) acessando Arquivo > Exportar diagrama como imagem > Selecionar o tipo de arquivo.

Impressão de Diagramas

Para propósitos de documentação é possível imprimir um diagrama por página selecionando o ícone da impressora na barra ou usando o Ctrl + P.

Forçar entradas

É possível simular o valor de uma entrada a forçando.

Para forçar entre em modo de debug e clique duas vezes na entrada.

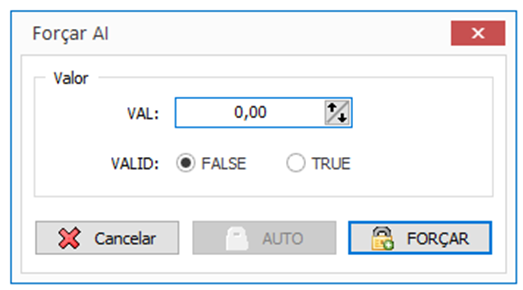

Selecione os valores desejados em VAL e VALID, depois clique em forçar.

O bloco continuará em estado de forçar até ser dita para parar, para fazer o bloco retornar ao normal, selecione AUTO.

Quando uma entrada está forçada ela terá um retângulo vermelho a sua volta, como na imagem abaixo.
