MPROG - Como Configurar um Equipamento no Projeto

Este manual orienta na configuração do equipamento, abordando ajustes de entradas, saídas, comunicação e segurança, garantindo a personalização e o funcionamento adequado do sistema conforme as necessidades específicas do usuário.

Configurações do equipamento

Para acessar essa aba de configurações, clique no íconede Configuração, última opção na aba Projeto.

As configurações variam de equipamento para equipamento.

Para as entradas que não forem utilizadas, deixar como "Digital".

I = Input (Entrada)              O = Output (Saída)

A = Analog (Analógico)      D = Digital (Binário)       U = Universal

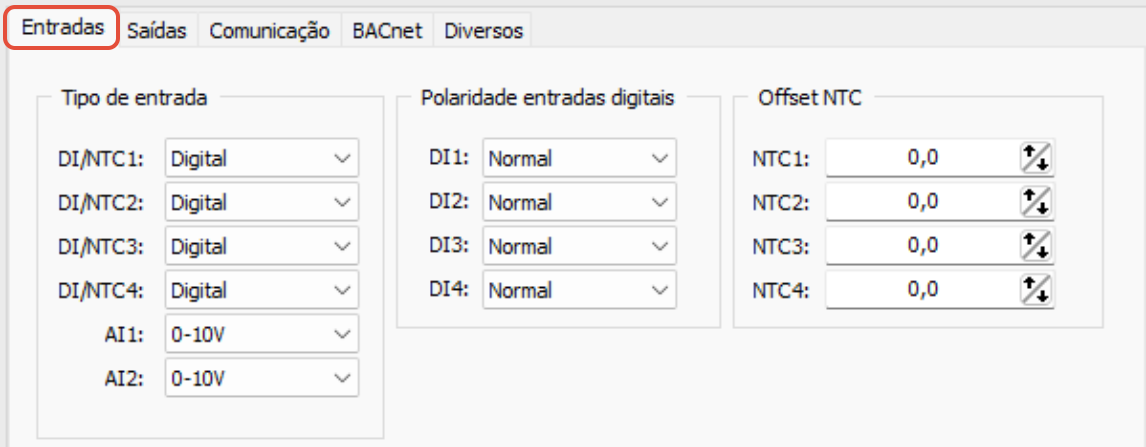

Entradas

Tipo de entrada: Seleciona o tipo de sinal de uma entrada.

Polaridade entradas digitais: Inverte o valor do sinal de uma entrada digital (normalmente aberto ou fechado).

Offset NTC: Adiciona um valor de Offset em uma entrada NTC (somente de -3 a 3).

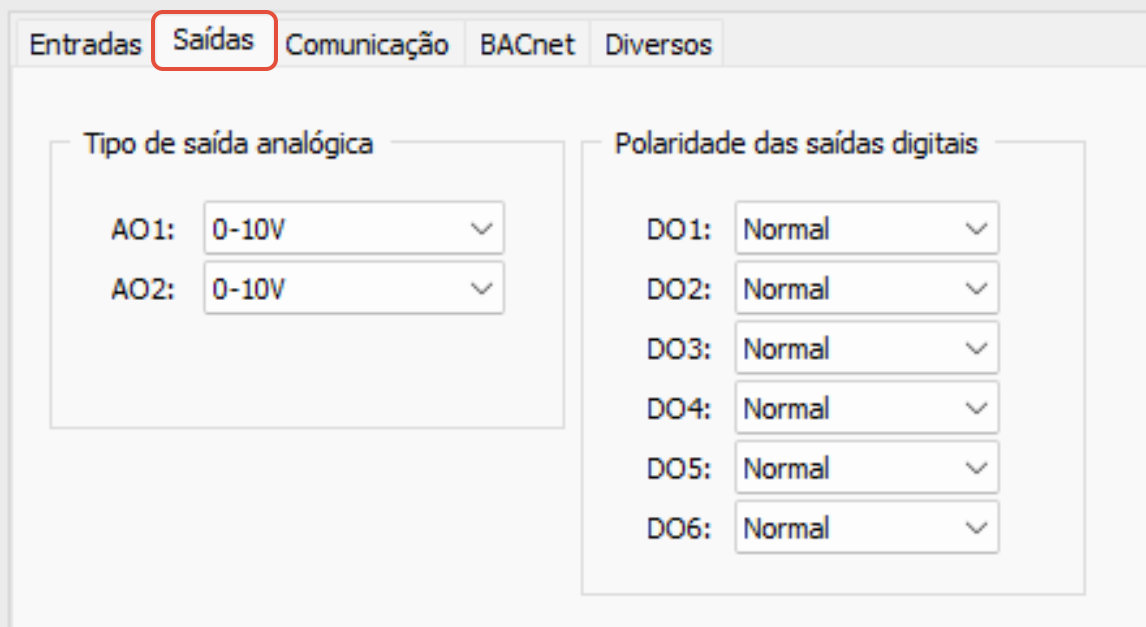

Saídas

Tipo de saída analógica: Seleciona o tipo de sinal de uma saída analógica.

Polaridade das saídas digitais: Seleciona se a saída digital selecionada é normal ou invertida (normalmente aberto ou fechado).

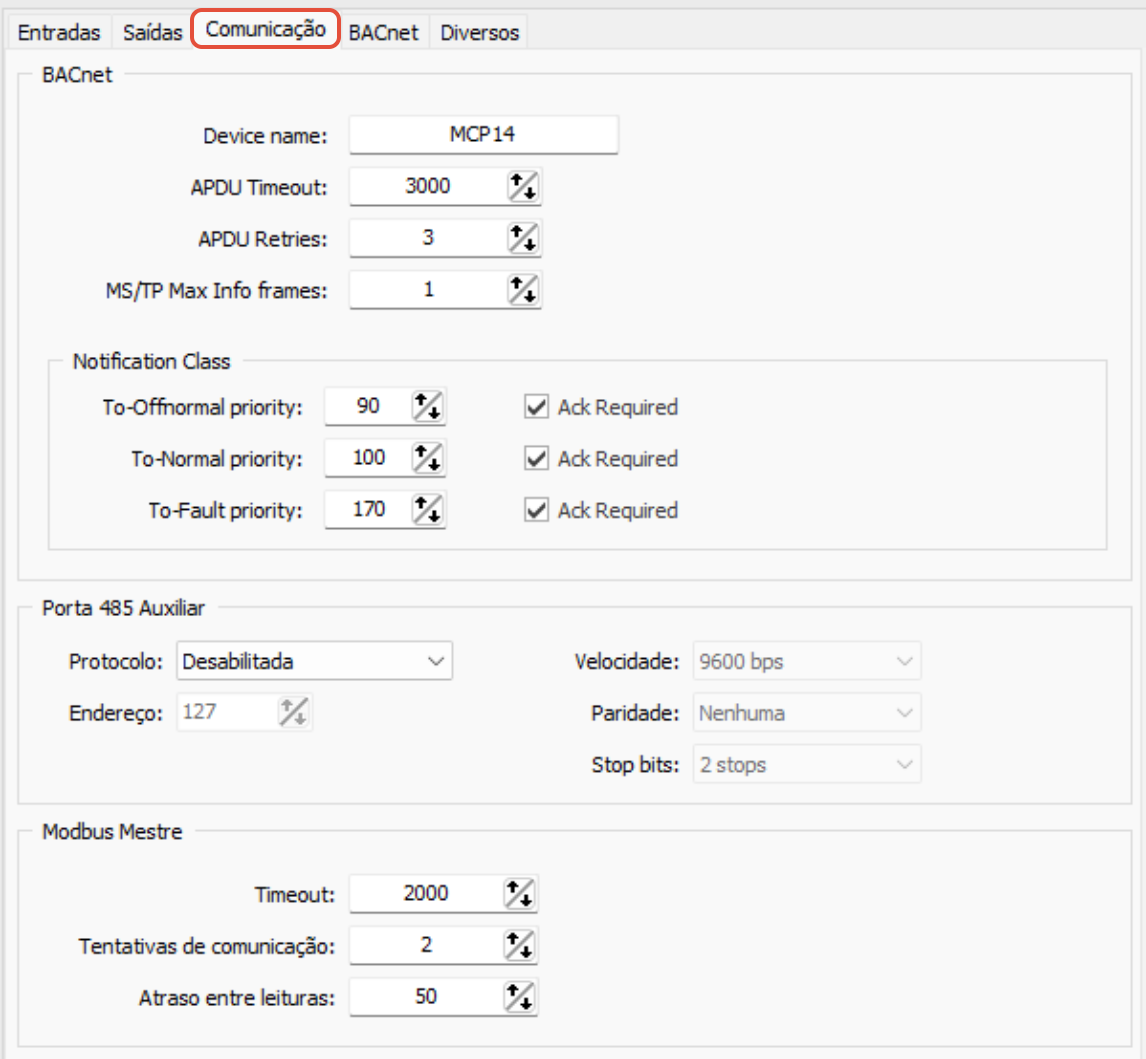

Comunicação

BACnet

Device name: Nome do controlador na rede BACnet.

APDU Timeout: Tempo máximo de espera pela resposta.

APDU Retries: Quantas vezes uma requisição será re-enviada em caso de timeout.

Notification class: As próximas 3 configurações servem para criar uma ordem de importância para o tipo de evento, 0 sendo a mais importante e 255 a menos importante.

to-Offnormal priority: 0 a 255

to-Normal priority: 0 a 255

to-Fault priority: 0 a 255

Modbus Mestre

Timeout: Tempo máximo de espera pela resposta.

Tentativas: Retries são quantas vezes o mestre vai tentar reler um dado quando não conseguir ler da primeira vez.

Atraso entre leituras: Configura um atraso entre uma leitura e outra.

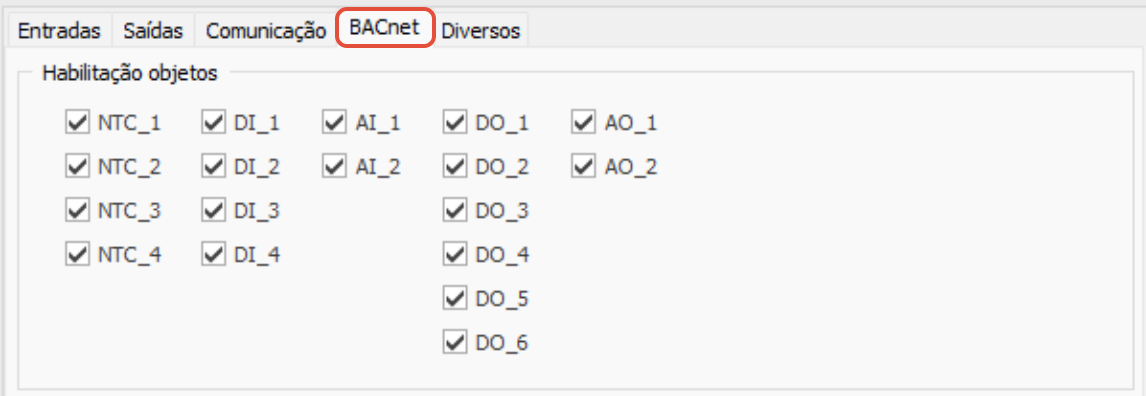

BACnet

Habilitação dos objetos: Seleciona as entradas e saídas habilitadas na rede BACnet.

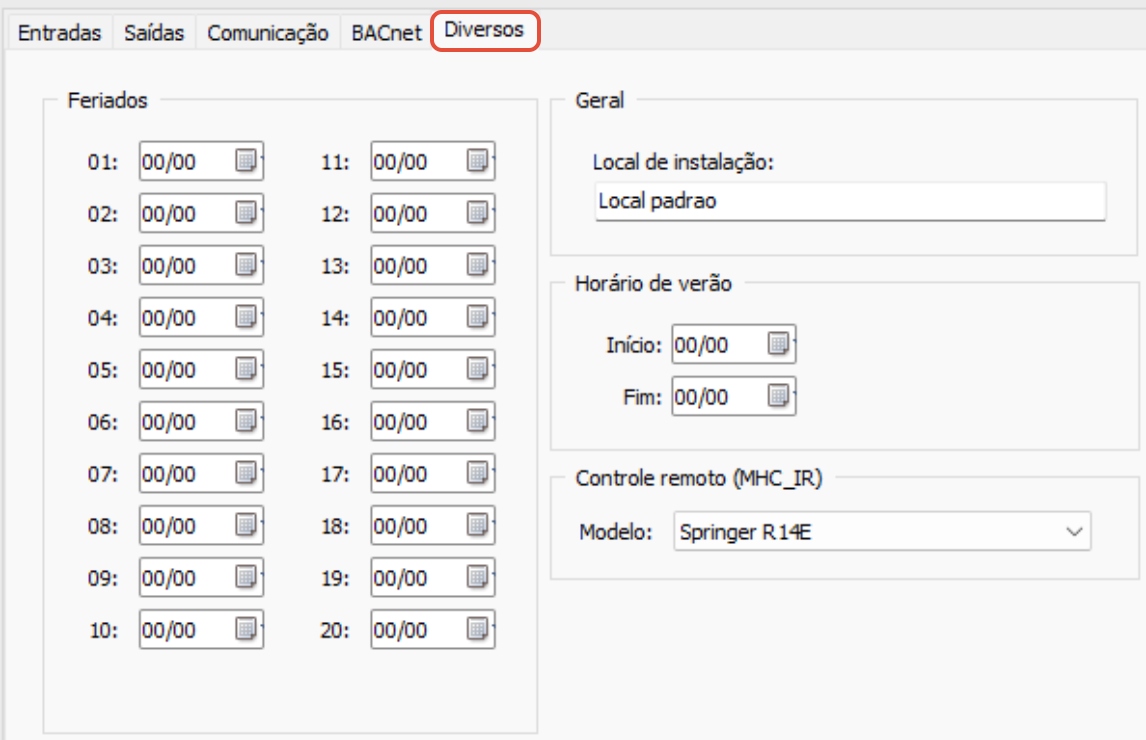

Diversos

Local de instalação: Define o local de instalação

Senha configuração/interface web: Altera a senha do menu de configurações do controlador no navegador (a senha padrão é “config”).

Senha Display: Altera a senha necessária para entrar nas configs do equipamento pelo display, padrão é 1111 (tecla para cima 4 vezes).

Feriados: Define os feriados

Horário de verão: Seleciona a data do horário de verão.
