Guía de Configuración de la Herramienta BACnet Address Tool

Creada por Luiza Holtz, Modificado el Lun., 4 Ago. a las 1:55 P. M. por Luiza Holtz

La herramienta BACnet Address Tool fue desarrollada para configurar el Device ID BACnet en equipos de Mercato que no cuentan con puerto Ethernet. En esta guía, presentaremos un paso a paso sobre cómo utilizarla correctamente.

Equipos Compatibles

Los equipos compatibles con la herramienta BACnet Address Tool incluyen modelos de Mercato que no poseen puerto Ethernet, pero que requieren la configuración del Device ID para integrarse a la red BACnet. Los modelos compatibles con esta herramienta son MHC, MVAV, MCP14, MIV y ME22.

Requisitos para la Configuración

Para realizar la configuración, necesitarás:

Conversor de medio físico (RS-485 a Ethernet): como el MRB o MCP50 de Mercato, que permite la comunicación entre los equipos y tu computadora.
Software BACnet Address Tool: El software está disponible para descarga en este [ENLACE].

Es posible utilizar el MCP50 en lugar del MRB, ya que también tiene la función de conversión de medio físico.

Paso a Paso

1. Energiza el equipo con la tensión adecuada (220Vac o 24Vac, según el modelo) en los terminales de alimentación.

2. Conecta los cables de comunicación del equipo al MRB (D+ con D+ y D- con D-). El cable Ethernet debe conectarse del MRB al puerto Ethernet de tu computadora.

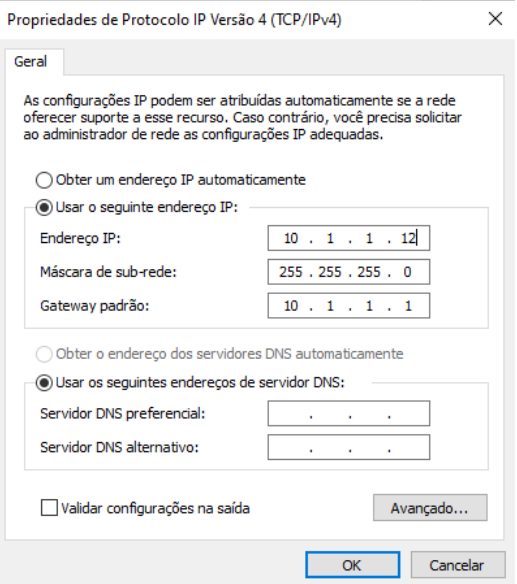

3. Verifica que tu computadora esté en el mismo rango de IP que el MRB. Para ello, accede a Conexiones de red > Propiedades de la red Ethernet > Propiedades del Protocolo IP versión 4. Aparecerá la siguiente pantalla para que puedas ajustar la configuración de red.

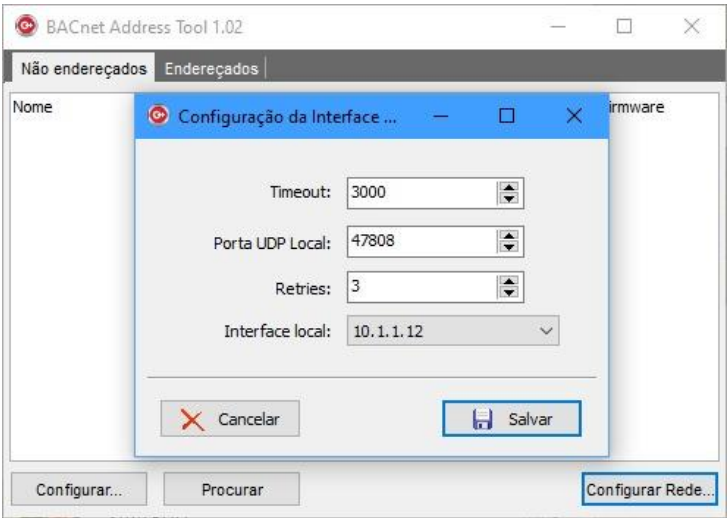

4. Abre el software BACnet Address Tool y haz clic en Configurar Rede. Esto abrirá los parámetros de configuración. Cambiando la interfaz de red, selecciona la IP de tu computadora, como se muestra en la imagen a continuación.

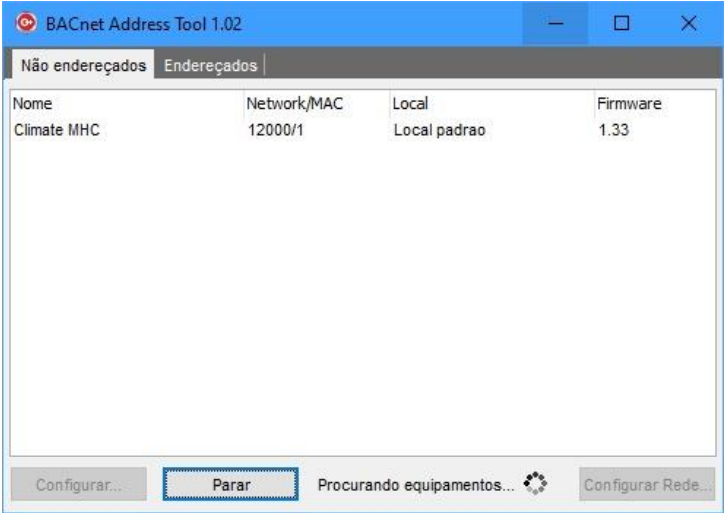

5. Después de guardar, haz clic en Procurar (buscar). El equipo aparecerá en la lista, lo que permitirá cambiar su dirección.

6. Una vez localizado el equipo, haz clic en Parar (detener) y luego en Configurar.

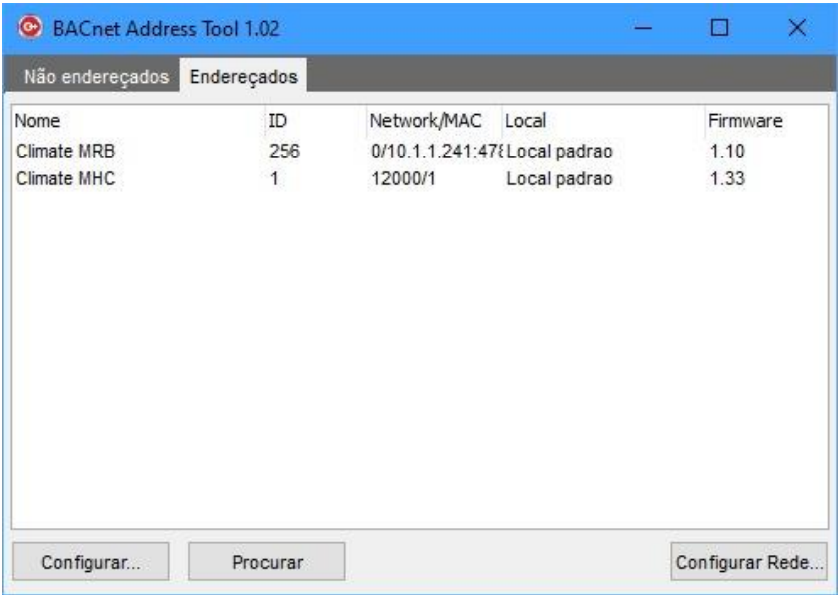

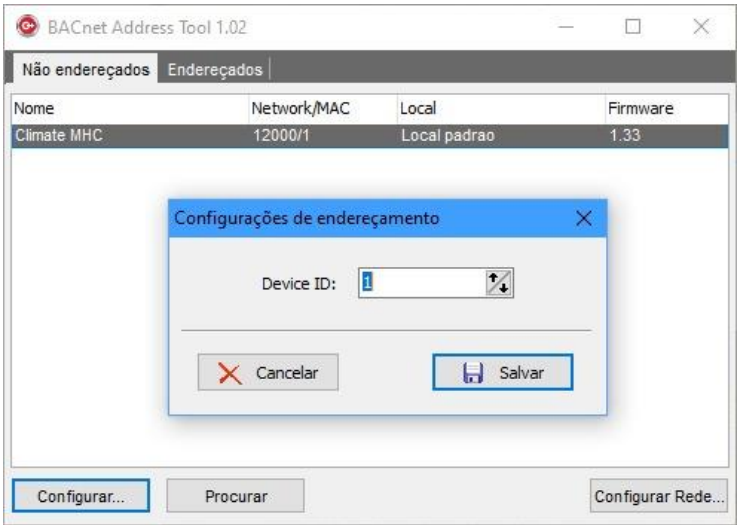

7. Finalmente, introduce el Device ID del equipo (la dirección global en la red BACnet). Después de la configuración, el equipo se moverá automáticamente a la pestaña Endereçados.
