Cómo Utilizar BACnet/IP y BACnet/MSTP en PowerB N4

Este artículo aborda el uso y la configuración de los protocolos BACnet/IP y BACnet MSTP en PowerB N4.

REQUISITOS PREVIOS

• El servicio de Niagara debe estar en ejecución en los Servicios de Windows;

• La Station debe estar en ejecución en el Application Director de la Platform;

• Conocimientos básicos sobre el protocolo BACnet.

CONFIGURACIÓN INICIAL DEL DRIVER BACNET EN LA ESTACIÓN

• Hacer doble clic en la carpeta Drivers de la Station para abrir la view Driver Manager;

• En la barra lateral de los palettes, buscar "bacnet";

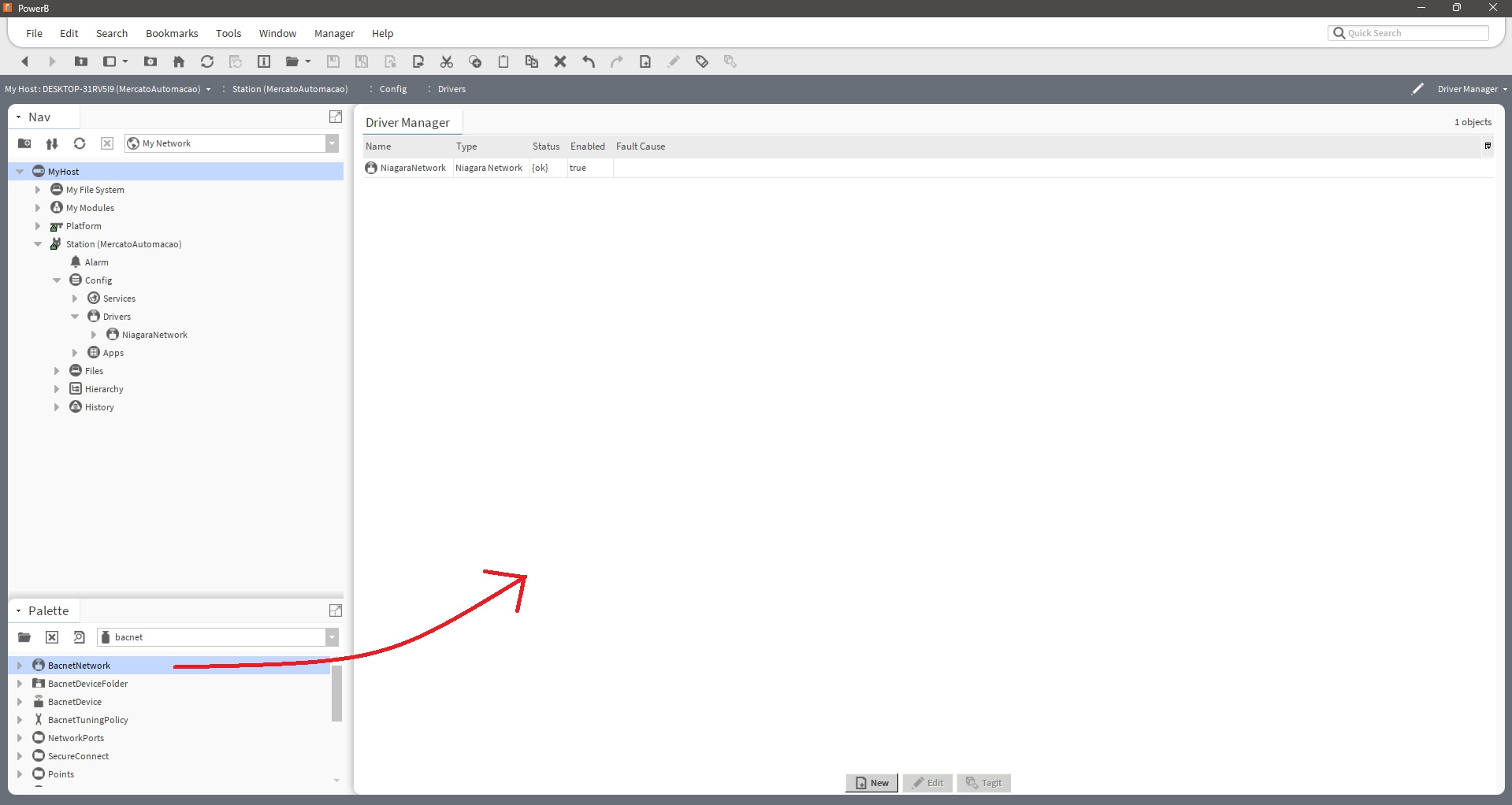

• Arrastar BacnetNetwork hacia el Driver Manager;
• Abrir la view AX Property Sheet del BacnetNetwork recién agregado;

• Expandir Local Device y configurar el parámetro Object ID (o Device ID) de la Station. Este número debe estar entre [0 - 4194304] y debe ser único en toda la red BACnet;
• El campo Status del Local Devicedebe mostrar {ok} después de configurar el Object ID;


CONFIGURACIÓN DEL PUERTO DE COMUNICACIÓN BACNET/IP

Toda la configuración de los puertos de comunicación del protocolo se realiza dentro de Bacnet Comm.

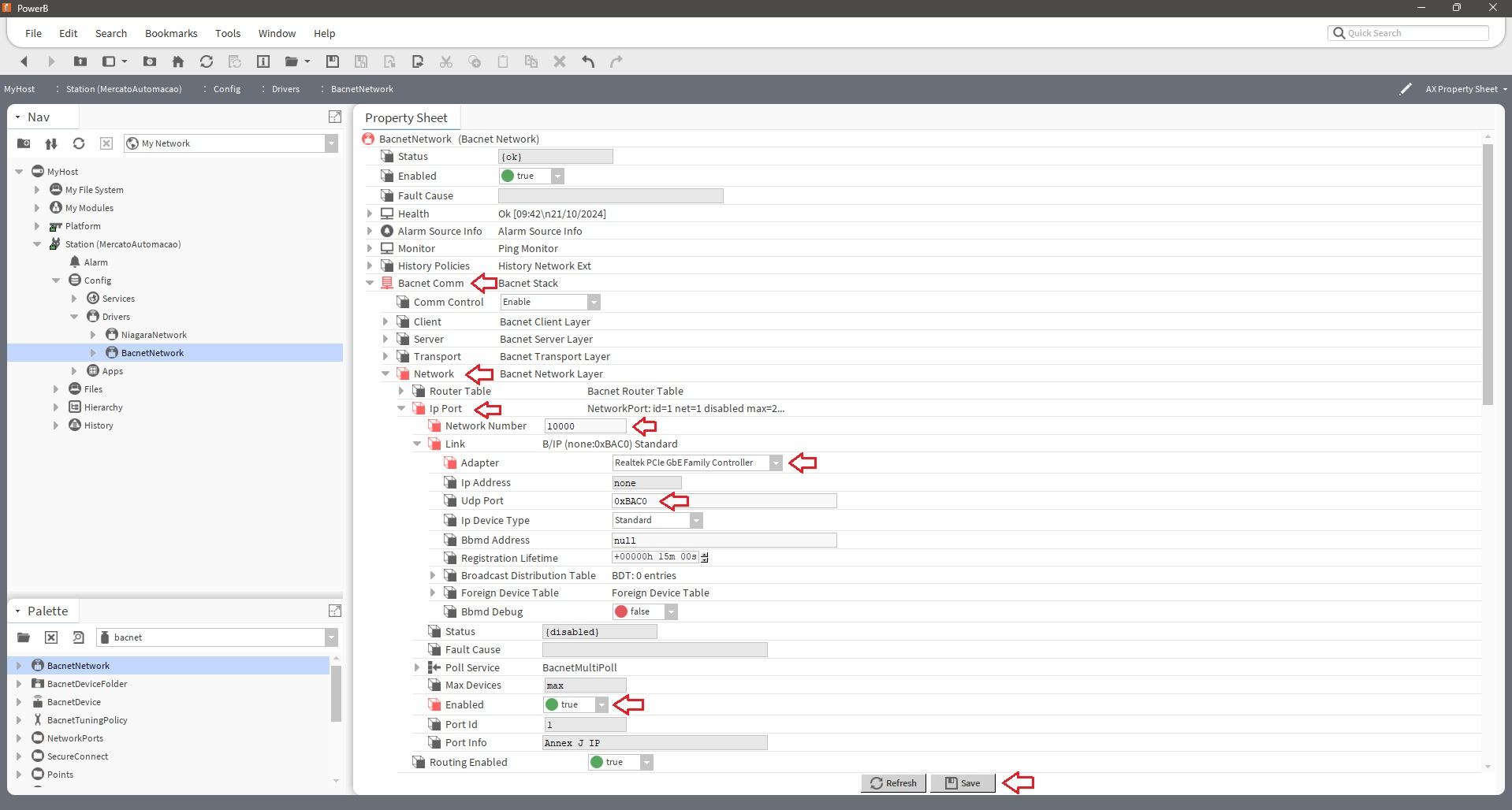

• Expandir Bacnet Comm -> Network -> Ip Port

• Indicar el Network Number de la red BACnet/IP. Este número debe estar entre [1 - 65534] y no puede repetirse en otras redes;
• Expandir Link y seleccionar el Adapter (interfaz de red) y el puerto UDP que se utilizará en la red BACnet/IP;
• Activar el protocolo en Enable -> True y luego hacer clic en Save;

• El campo Status del Ip Port debe mostrar {ok} después de habilitar y guardar.

CONFIGURACIÓN DEL PUERTO DE COMUNICACIÓN BACNET/MSTP

Toda la configuración de los puertos de comunicación del protocolo se realiza dentro de Bacnet Comm.

• Expandir la carpeta NetworkPorts en la barra lateral de los palettes;

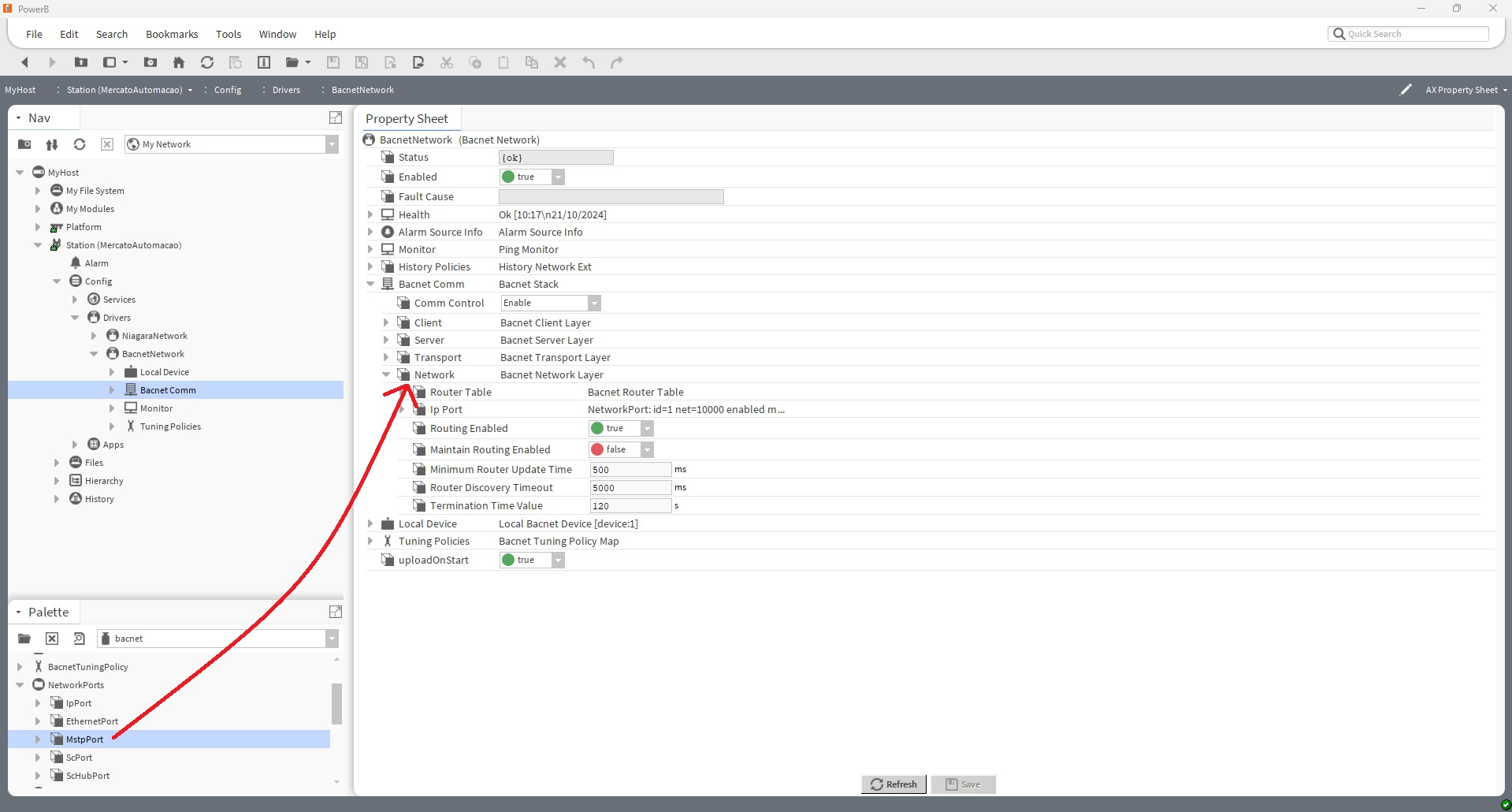

• Arrastrar un MstpPort sobre el Network de Bacnet Comm;

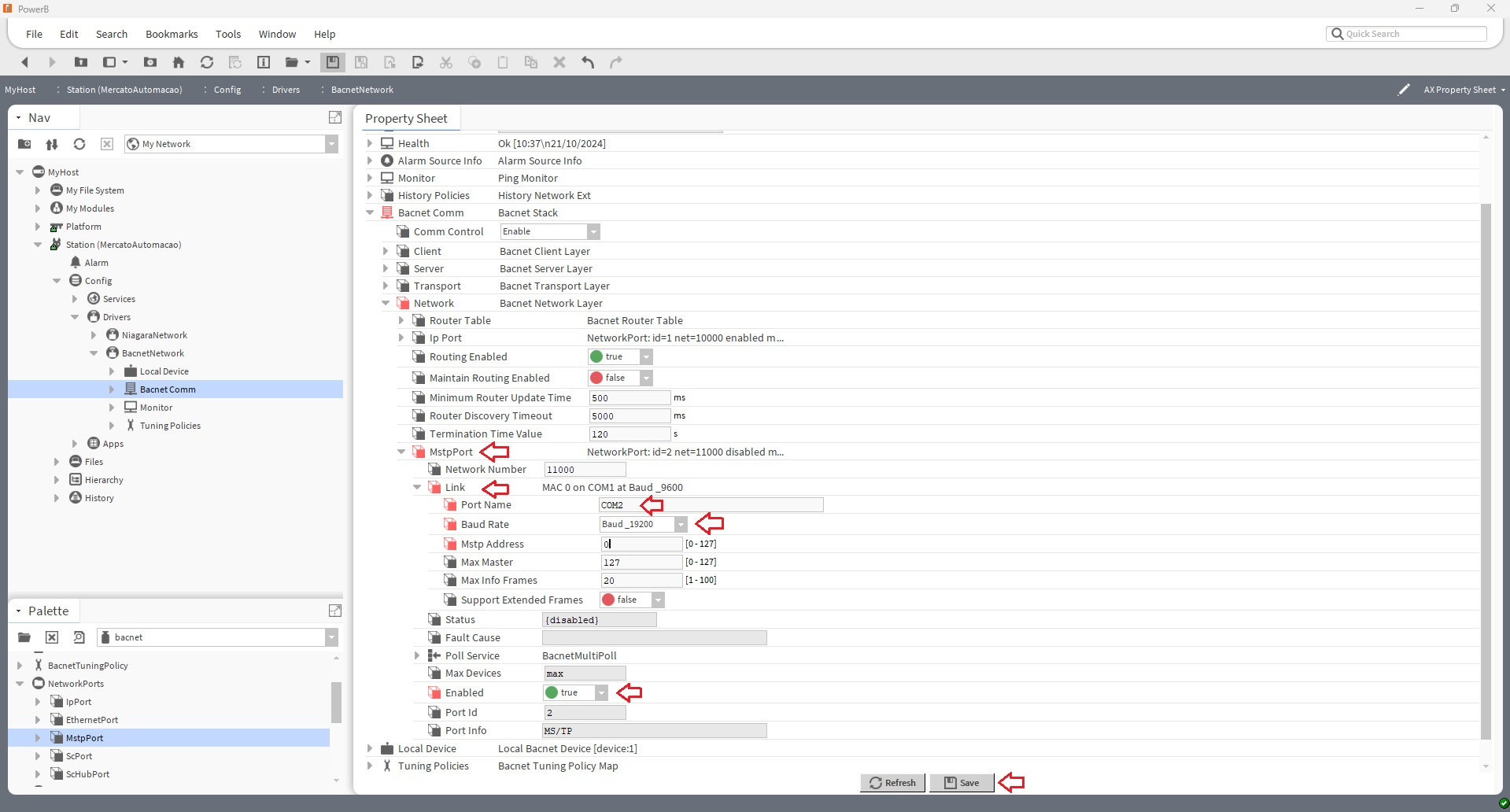

• Expandir el MstpPort recién agregado;
• Indicar el Network Number de la red BACnet/MSTP. Este número debe estar entre [1 - 65534] y no puede repetirse en otras redes;
• Expandir Link y en Port Name indicar qué puerto COM de la estación será utilizado para la red BACnet/MSTP (COM1, COM2, etc.);
• Seleccionar el Baud Rate de la red. Debe ser el mismo para todos los dispositivos en esa red serial;
• Indicar el Mstp Address (también conocida como dirección MAC o dirección local o dirección física) del gerenciador. sta dirección debe ser única en una misma red serial MSTP;
• Habilitar el puerto de comunicación en Enabled -> True y guardar en Save;

• Después de hacer clic en Save, el campo Status del MstpPort debe aparecer como {ok}.


DISCOVER EN LA RED BACNET

• En la esquina superior derecha, cambiar la view para AX BACnet Device Manager;
• Hacer clic en Discover y marcar Send Global para buscar en todas las redes BACnet y luego hacer clic en OK;

• Los dispositivos BACnet deben aparecer en el campo Discovered asumiendo que están debidamente configurados;

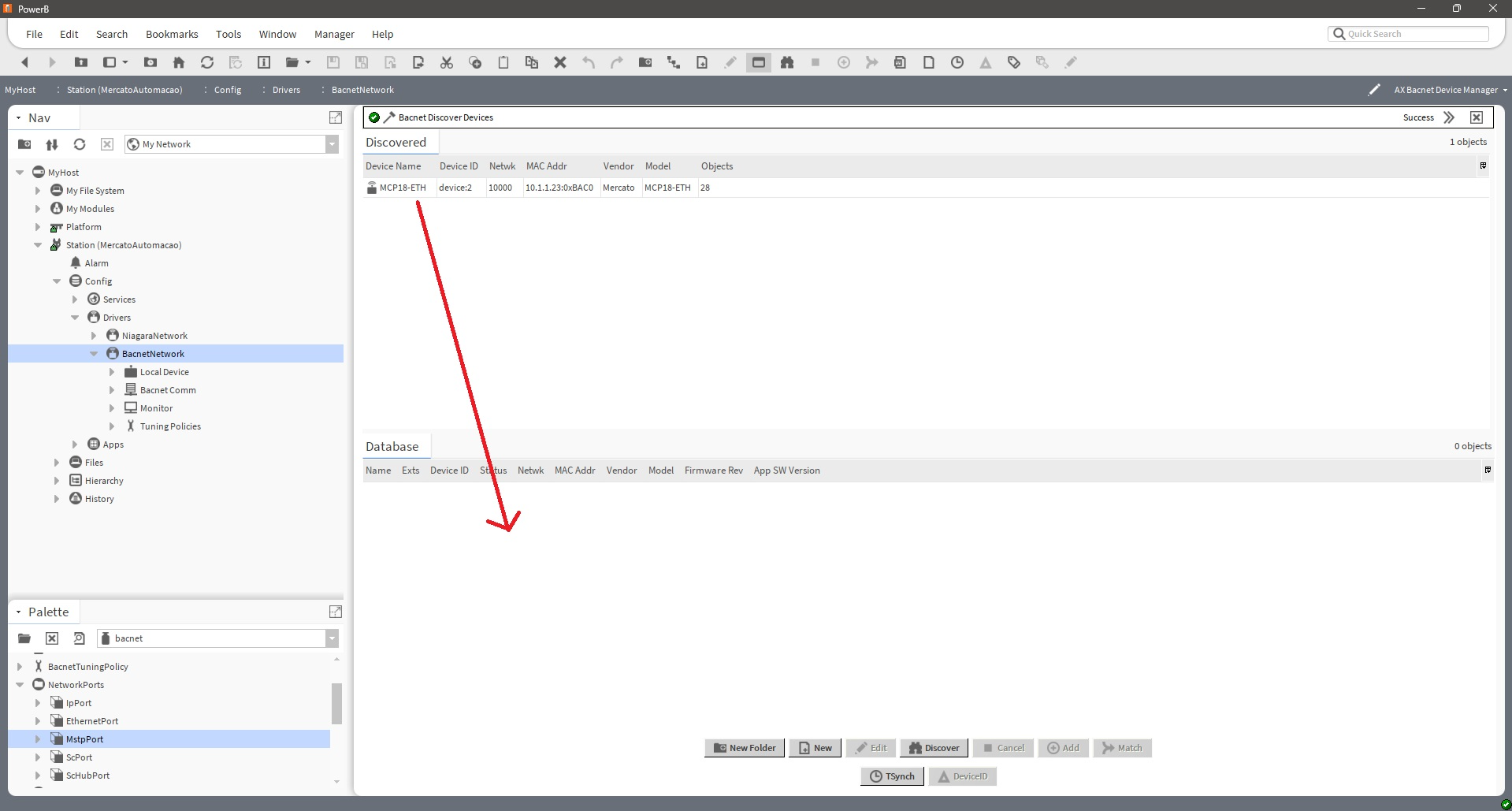

• Arrastrar los dispositivos hacia el Database para agregarlos a la Station. Após adicionados, Después de agregarlos, los dispositivos aparecerán dentro de la BacnetNetwork de la Station;

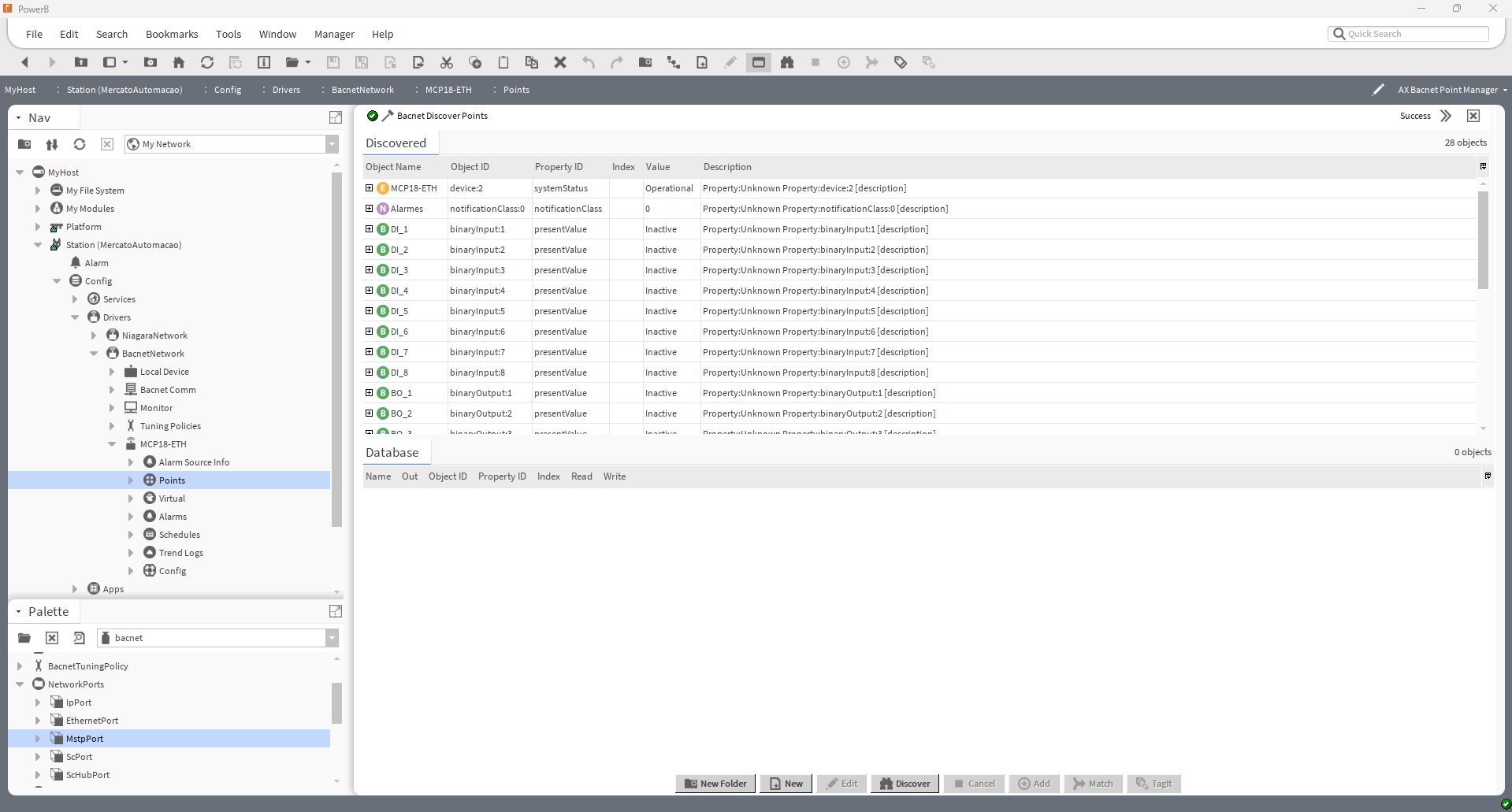

• Para agregar los objetos BACnet del dispositivo a la Station, expandir el dispositivo y hacer doble clic en la carpeta Points para abrir la view AX Bacnet Point Manager;
• Hacer clic en Discover y esperar a que finalice el proceso.
• Arrastrar los puntos hacia el Database para agregarlos a la Station. Después de agregarlos, los puntos aparecerán en la carpeta Points del dispositivo.
