Cómo Utilizar Modbus TCP en PowerB N4

Este artículo aborda el uso y configuración del protocolo Modbus TCP en PowerB N4.

REQUISITOS PREVIOS

• El servicio de Niagara está en ejecución en los Servicios de Windows;
• La Station está en ejecución en el Application Director de la Platform;
• Conocimientos básicos sobre el protocolo Modbus.

CONFIGURACIÓN INICIAL DEL DRIVER MODBUS TCP EN LA STATION

• Hacer doble clic en la carpeta "Drivers" de la Station para abrir la view Driver Manager;
• En la barra lateral de los "palettes", buscar "modbusTcp";

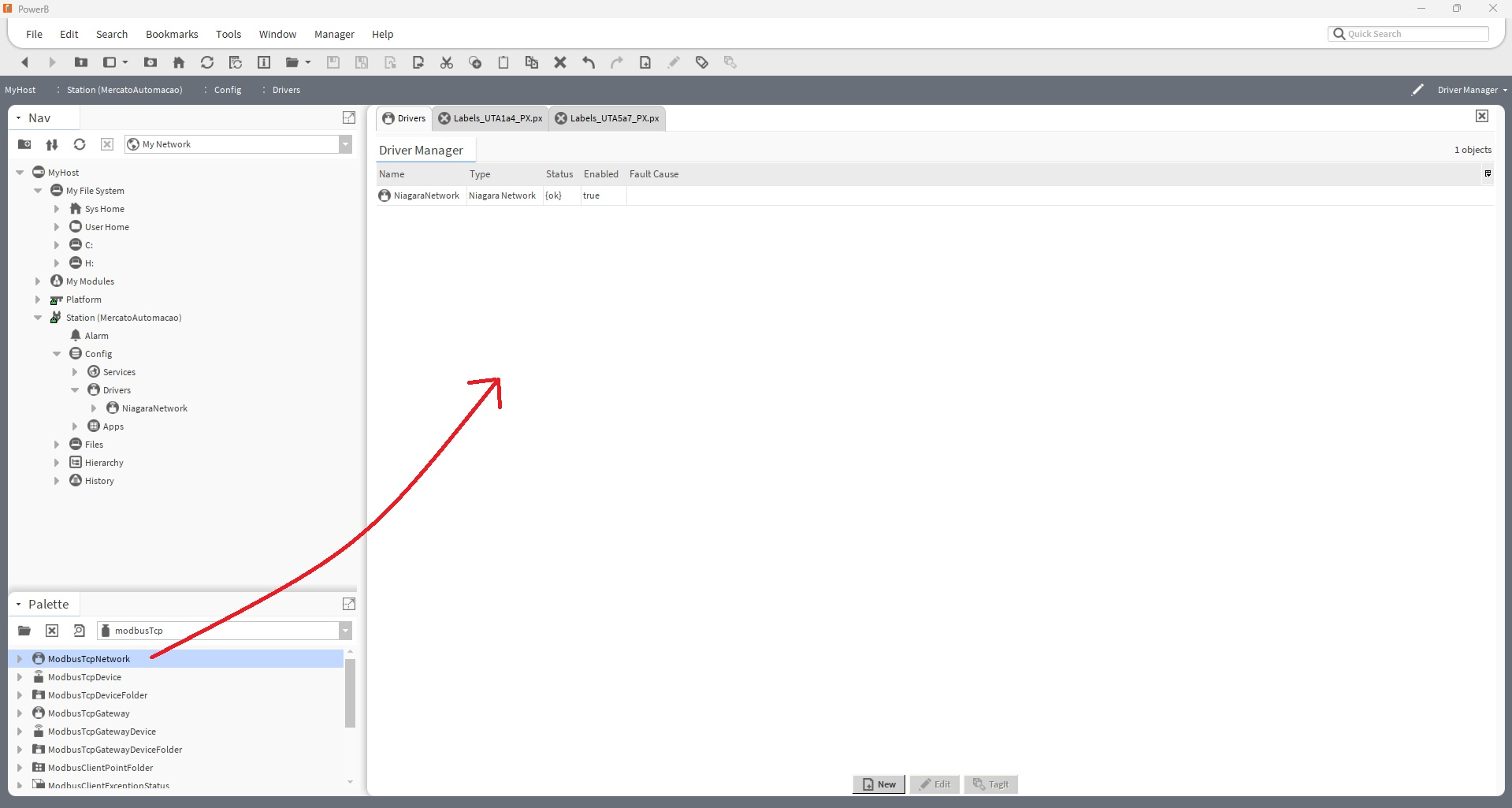

• Arrastrar "ModbusTcpNetwork" dentro del "Driver Manager" de la Station;

• Hacer doble clic en el driver recién agregado para abrir la vista "Modbus Tcp Device Manager" y hacer clic en "New" para agregar un nuevo dispositivo Modbus TCP. ;
• En "Number to Add", ingresar cuántos dispositivos Modbus se agregarán y en "Starting Address (1-255)" indicar la dirección slave del primer dispositivo de esta secuencia;

• En la ventana que aparece, configurar el dispositivo según el manual del fabricante.

• Hacer doble clic en la carpeta "Points" para abrir la vista "Modbus Client Point Manager".

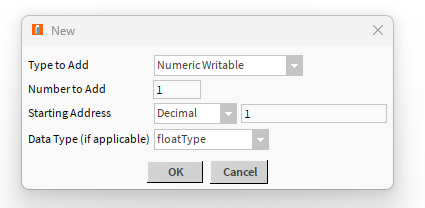

• Hacer clic en "New" y seleccionar en "Type to Add" la función Modbus* que se usará para integrar el registro que se agregará. En "Number to Add", seleccionar cuántos registros se crearán de una vez. En "Starting Address", seleccionar el tipo de direccionamiento según el mapa Modbus proporcionado por el fabricante del equipo. En "Data Type (if applicable)**", seleccionar el formato de los datos en el que el fabricante ofrece el/los registro(s).

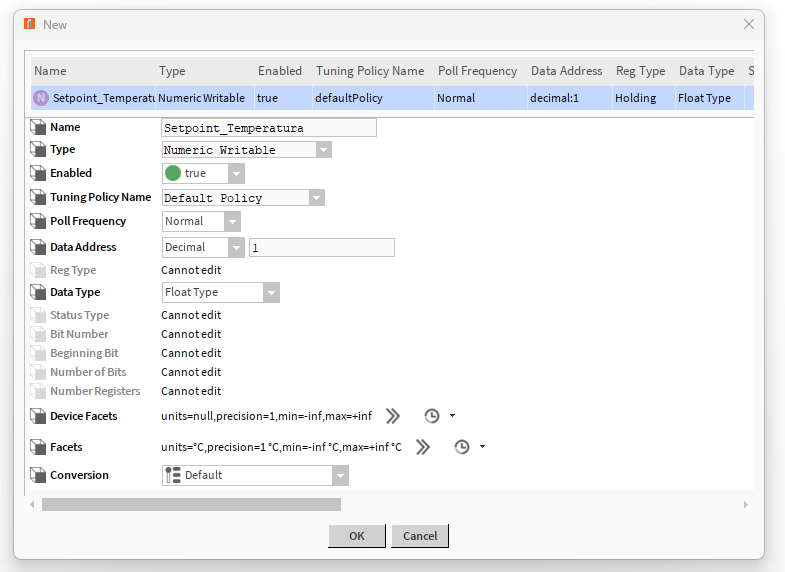

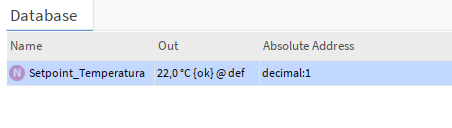

• Configurar el registro según el manual del fabricante del equipo. En el ejemplo, es un registro con dirección 1 del tipo FLOAT (dos registros consecutivos de 16 bits) con permisos de lectura/escritura (R/W).

*En PowerB, las funciones Holding Register/Input Register se interpretan como tipo de punto "Numeric".

**Formatos FLOAT, INTEGER, etc.
