Como Utilizar Modbus TCP no PowerB N4

Criada por Gabriel Volpato, Modificado em Qua, 14 Mai na (o) 1:11 PM por Gabriel Volpato

Este artigo aborda a utilização e configuração do protocolo Modbus TCP no PowerB N4.



PRÉ-REQUISITOS



  • O serviço do Niagara está em execução nos Serviços do Windows;
  • A Station está em execução no Application Director da Platform;
  • Noções básicas sobre o protocolo Modbus.



CONFIGURAÇÃO INICIAL DO DRIVER MODBUS TCP NA STATION



  • Clicar duas vezes na pasta Drivers da Station para abrir a view Driver Manager;
  • Na sidebar dos palettes, pesquisar por modbusTcp;

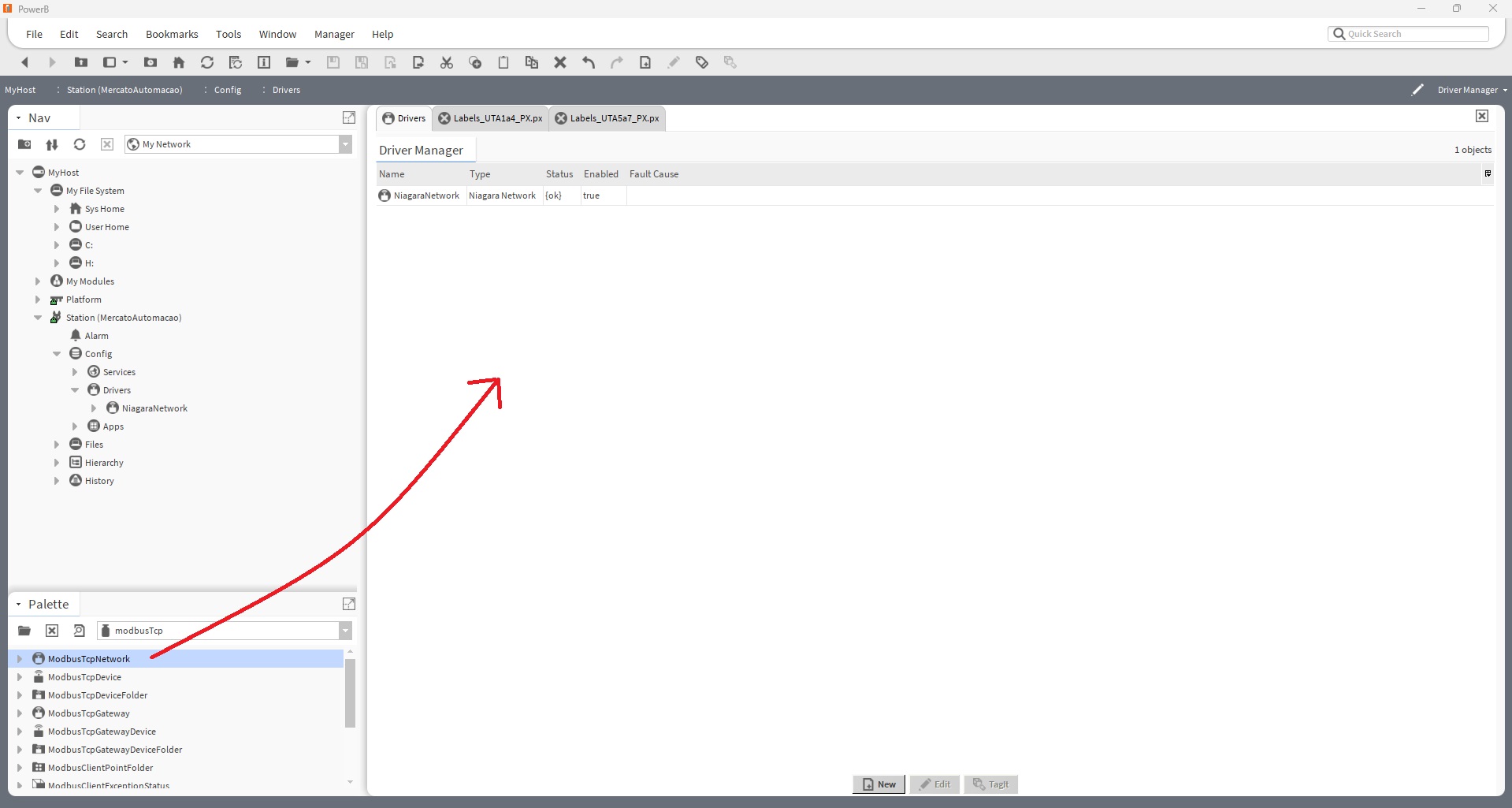

  • Arrastar ModbusTcpNetwork para dentro do Driver Manager da station;


  • Clicar duas vezes no driver recém adicionado para abrir a view Modbus Tcp Device Manager e clicar em New para adicionar um novo dispositivo Modbus TCP;
  • Em Number to Add, informar quantos devices Modbus serão adicionados e em Starting Address (1-255) informar qual o endereço slave do primeiro device dessa sequência;

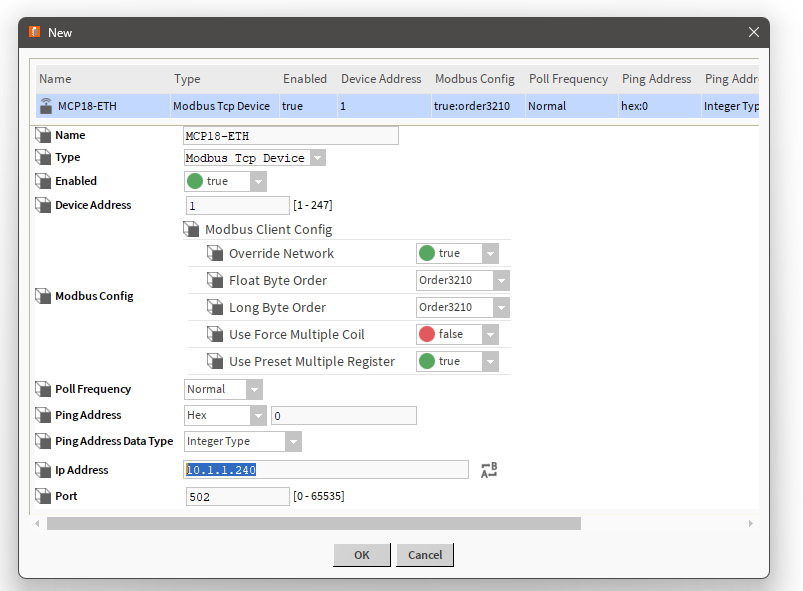

  • Na janela em que aparece, configurar o dispositivo conforme o manual do fabricante. Essas informações são inteiramente dependentes do dispositivo Modbus.

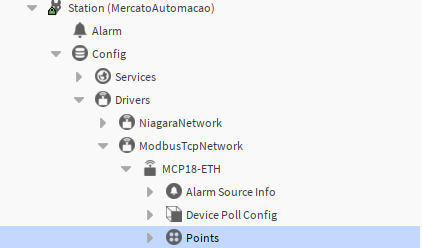

  • Clicar duas vezes na pasta Points para abrir a view Modbus Client Point Manager

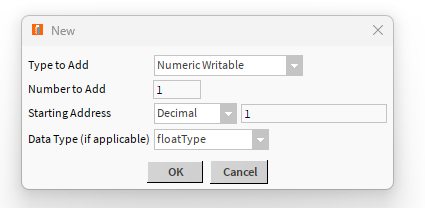

  • Clicar em New e selecionar em Type to Add qual a função Modbus* que será usada para integrar o registro que será adicionado. Em Number to Add, selecionar quantos registros serão criados de uma vez. Em Starting Address selecionar o tipo de endereçamento em que o fabricante do equipamento fornece o mapa Modbus. Em Data Type (if applicable)**, selecionar qual o formato do dado em que o fabricante disponibiliza o(s) registro(s).

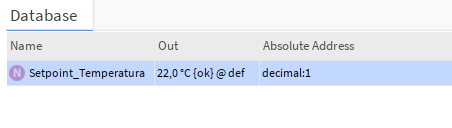

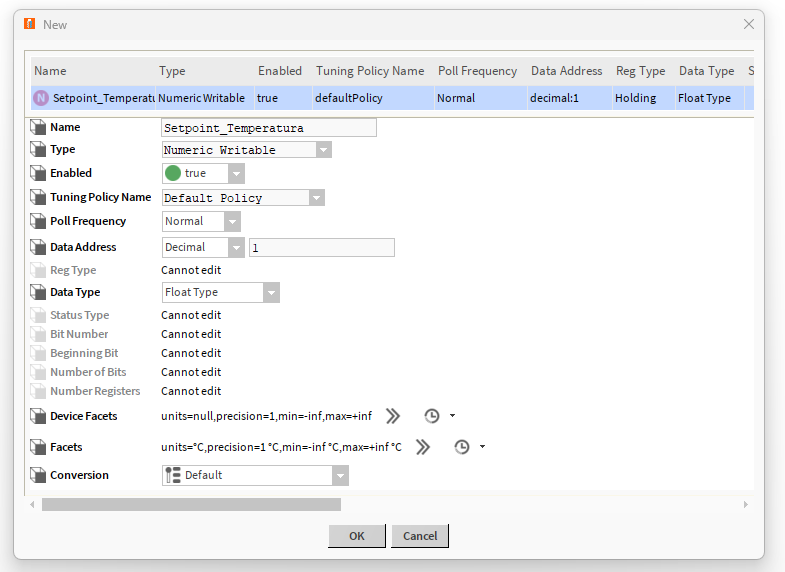

  • Configurar o registro conforme o manual do fabricante do equipamento. No exemplo é um registro com endereço 1 do tipo FLOAT (dois registros consecutivos de 16 bits) com permissão R/W.


*No PowerB as funções Holding Register/Input Register são interpretadas pelo tipo de ponto "Numeric".
Funções Read/Write Coil ou Input são interpretadas pelo tipo de ponto "Boolean".

Para mais informações, verificar a documentação oficial do PowerB em Help -> Help Contents -> Search -> modbus



**Formatos FLOAT, INTEGER, etc.
