Como Utilizar BACnet/IP e BACnet/MSTP no PowerB N4

Este artigo aborda a utilização e configuração do protocolos BACnet/IP e BACnet MSTP no PowerB N4.

PRÉ-REQUISITOS

• O serviço do Niagara está em execução nos Serviços do Windows;

• A Station está em execução no Application Director da Platform;

• Noções básicas sobre o protocolo BACnet.

CONFIGURAÇÃO INICIAL DO DRIVER BACNET NA STATION

• Clicar duas vezes na pasta Drivers da Station para abrir a view Driver Manager;

• Na sidebar dos palettes, pesquisar por bacnet;

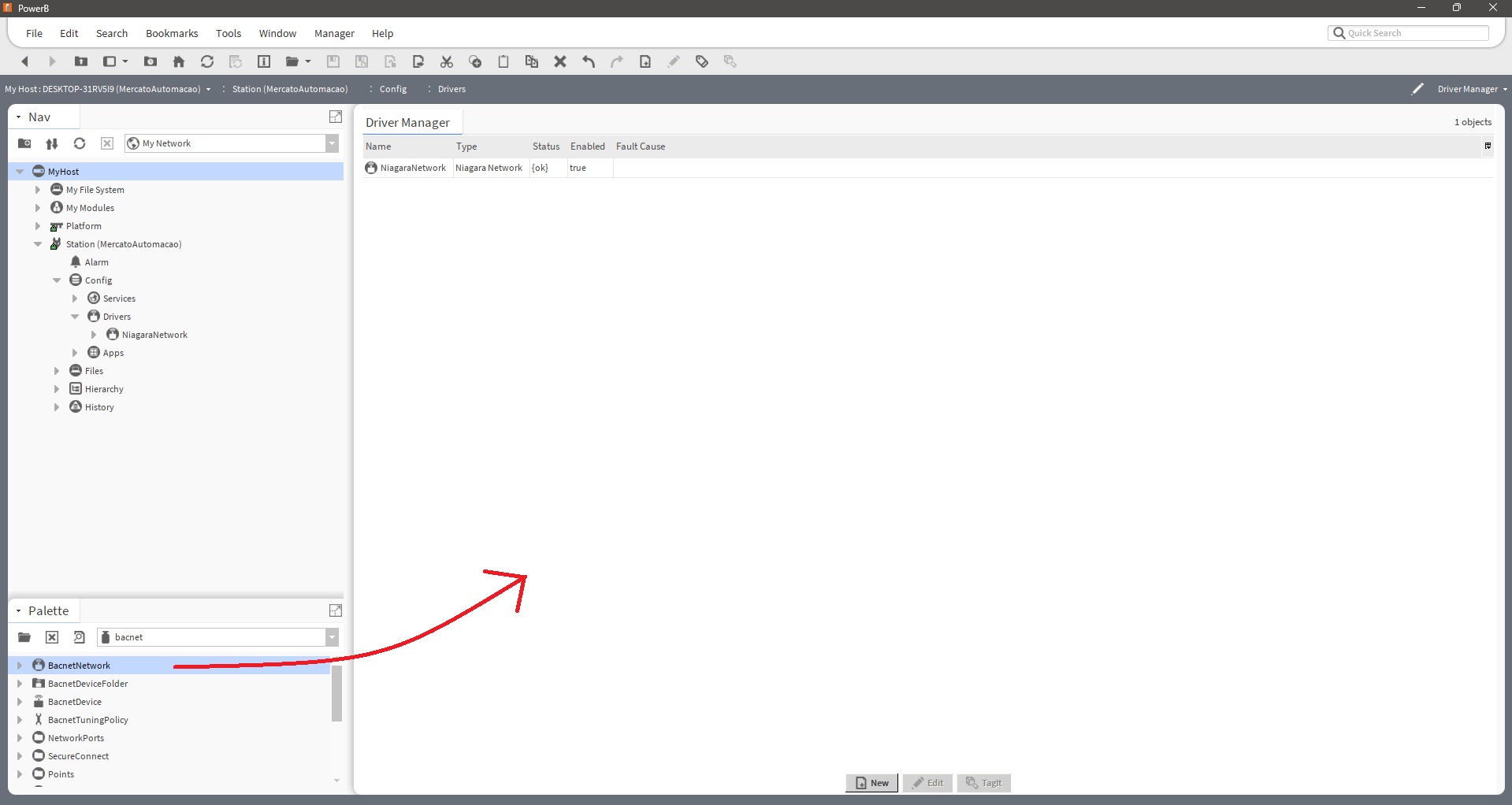

• Arrastar BacnetNetwork para dentro do Driver Manager;
• Abrir a view AX Property Sheet do BacnetNetwork recém adicionado;

• Expandir Local Device e configurar o parâmetro Object ID (ou Device ID) da Station. Este número deve estar entre [0 - 4194302] e precisa ser único em toda rede BACnet;
• O campo Status do Local Device deverá retornar como {ok} após configurar o Object ID;


CONFIGURAÇÃO DA PORTA DE COMUNICAÇÃO BACNET/IP

Toda configuração das portas de comunicação do protocolo é feito dentro em Bacnet Comm.

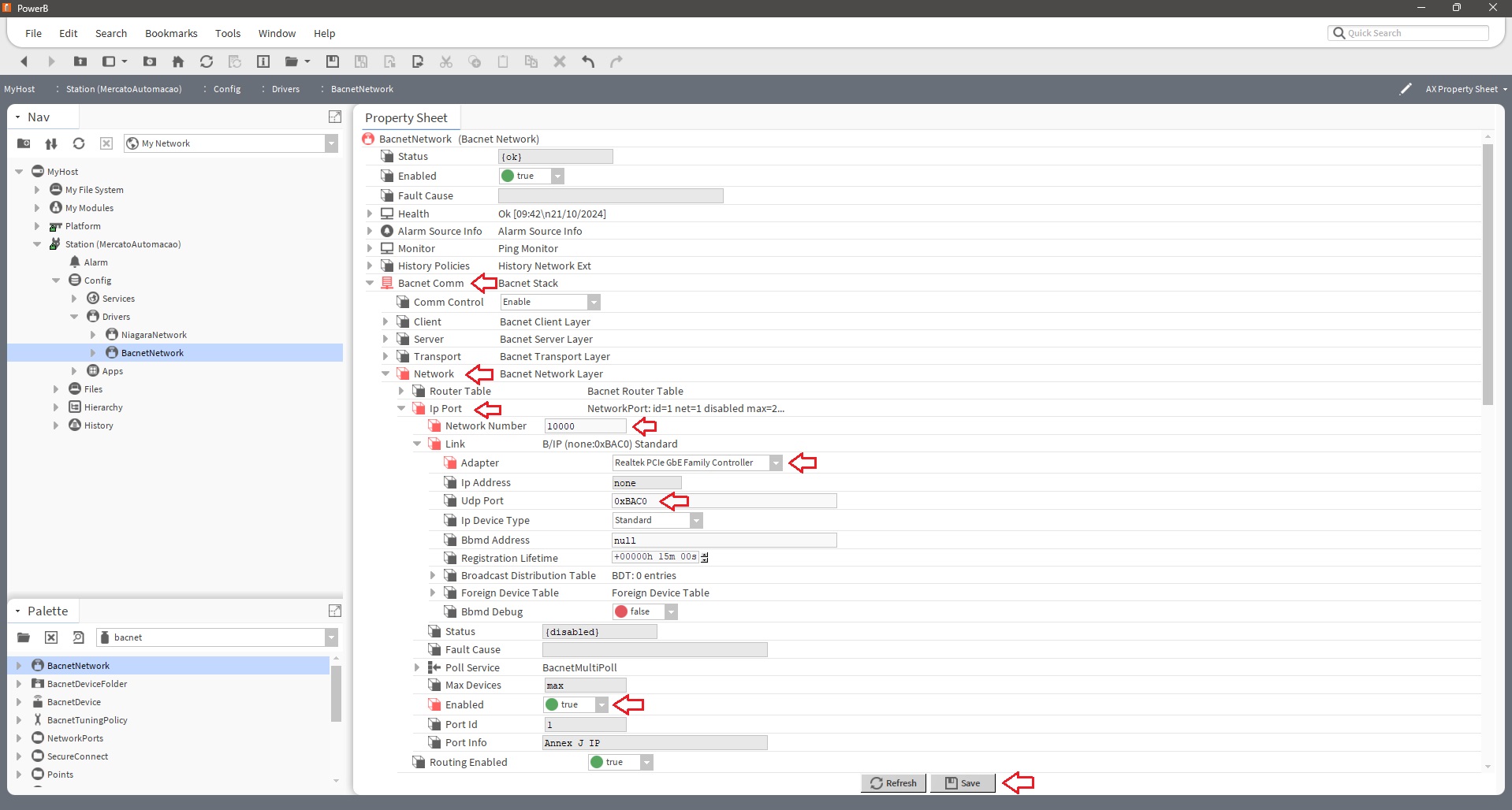

• Expandir Bacnet Comm -> Network -> Ip Port

• Informar qual o Network Number da rede BACnet/IP. Este número deve estar entre [1 - 65534] e não pode ser repetido em outras redes;
• Expandir Link e selecionar o Adapter (interface de rede) e a porta UDP que será usado na rede BACnet/IP;
• Habilitar o protocolo em Enable -> True e depois clicar em Save;

• O campo Status do Ip Port deverá retornar como {ok} após habilitar e salvar.

CONFIGURAÇÃO DA PORTA DE COMUNICAÇÃO BACNET/MSTP

Toda configuração das portas de comunicação do protocolo é feito dentro em Bacnet Comm.

• Expandir a pasta NetworkPorts na sidebar dos palettes;

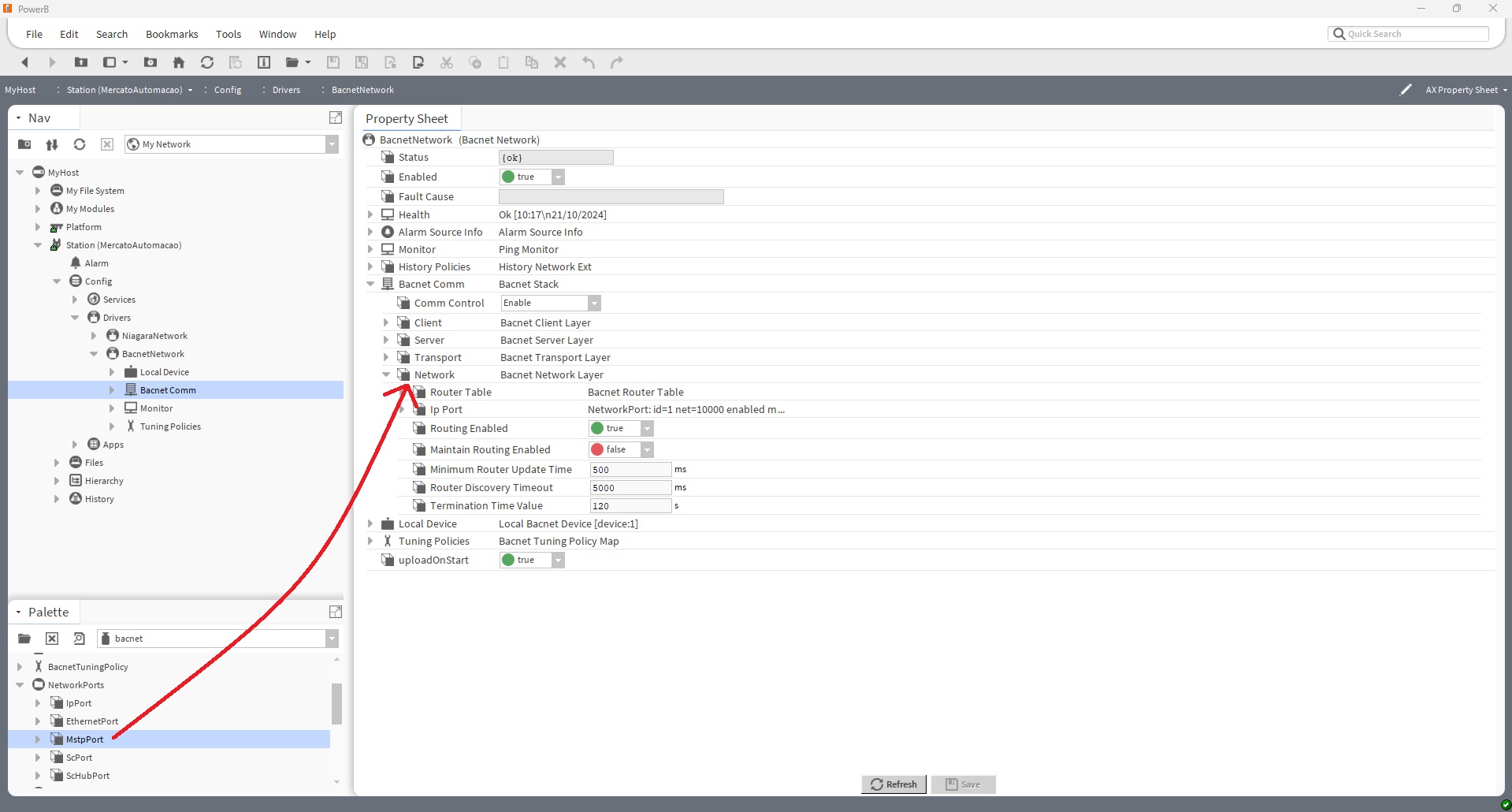

• Arrastar um MstpPort em cima do Network da Bacnet Comm;

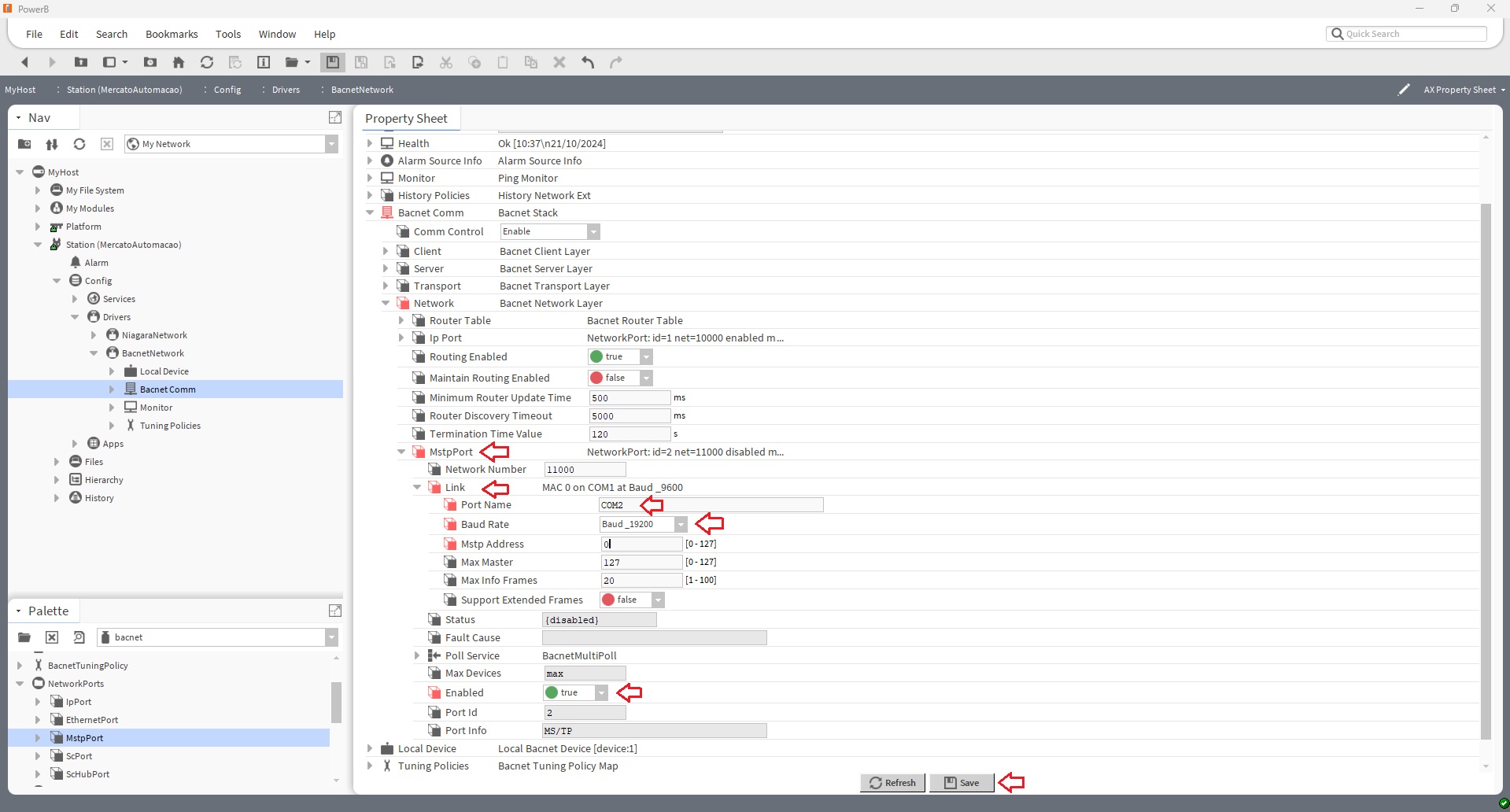

• Expandir o MstpPort recém adicionado;
• Informar qual o Network Number da rede BACnet/MSTP. Este número deve estar entre [1 - 65534] e não pode ser repetido em outras redes;
• Expandir Link e em Port Name informar qual porta COM da gerenciadora será usada para a rede BACnet/MSTP (COM1, COM2, etc);
• Selecionar o Baud Rate da rede. Deverá ser o mesmo para todos os equipamentos nessa rede serial;
• Informar o Mstp Address (também conhecido endereço MAC ou endereço local ou endereço físico) do gerenciador. Este endereço deve ser único em uma mesma rede serial MSTP;
• Habilitar a porta de comunicação em Enabled -> True e salvar em Save;

• Após clicar me Save, o campo Status do MstpPort deverá aparecer como {ok}.


DISCOVER NA REDE BACNET

• No canto superior direito, trocar a view para AX BACnet Device Manager;

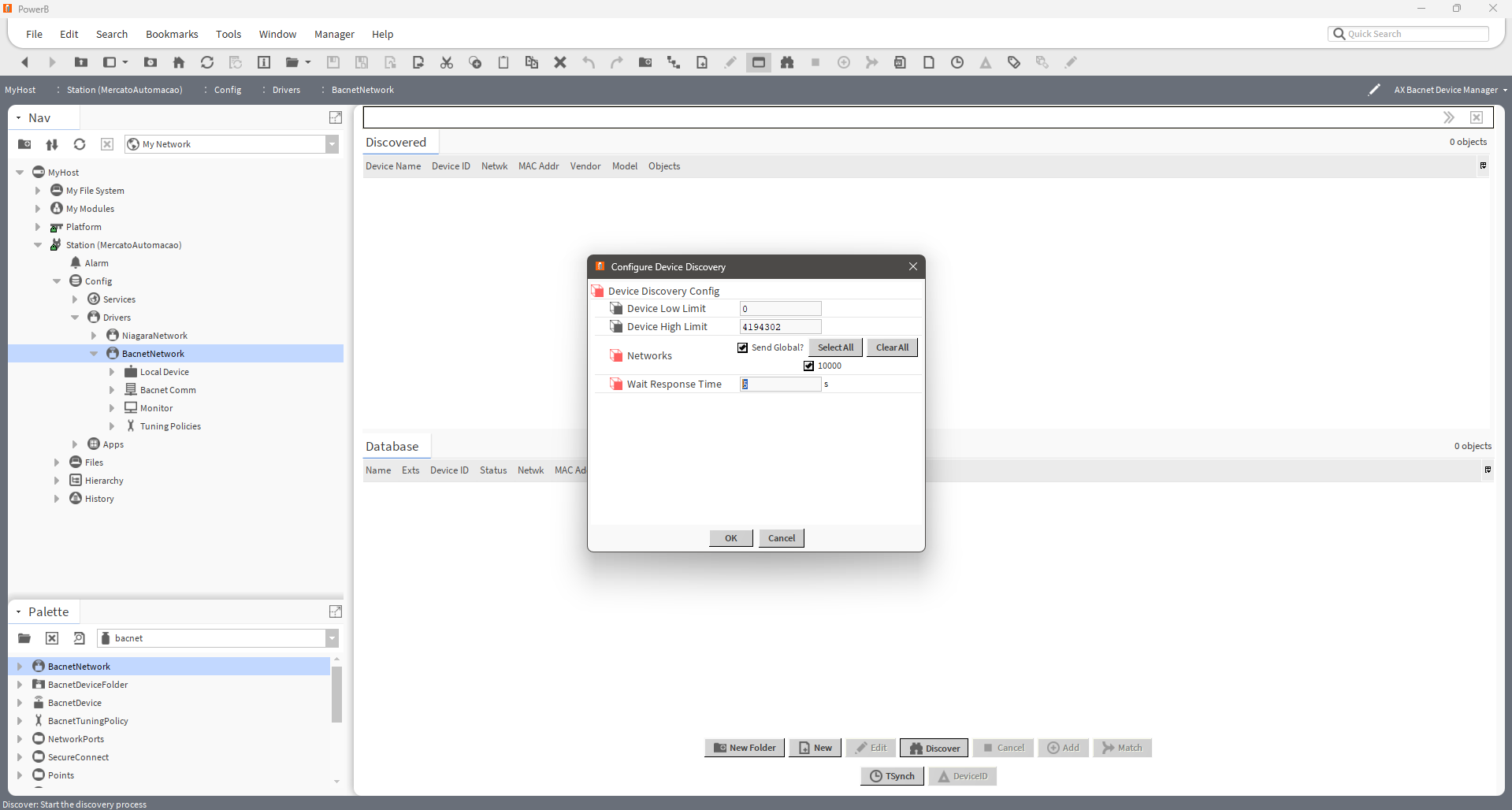

• Clicar em Discover e marcar Send Global para buscar em todas as redes BACnet e clicar em OK;

• Os dispositivos BACnet deverão aparecer no campo Discovered assumindo que estes foram devidamente configurados;

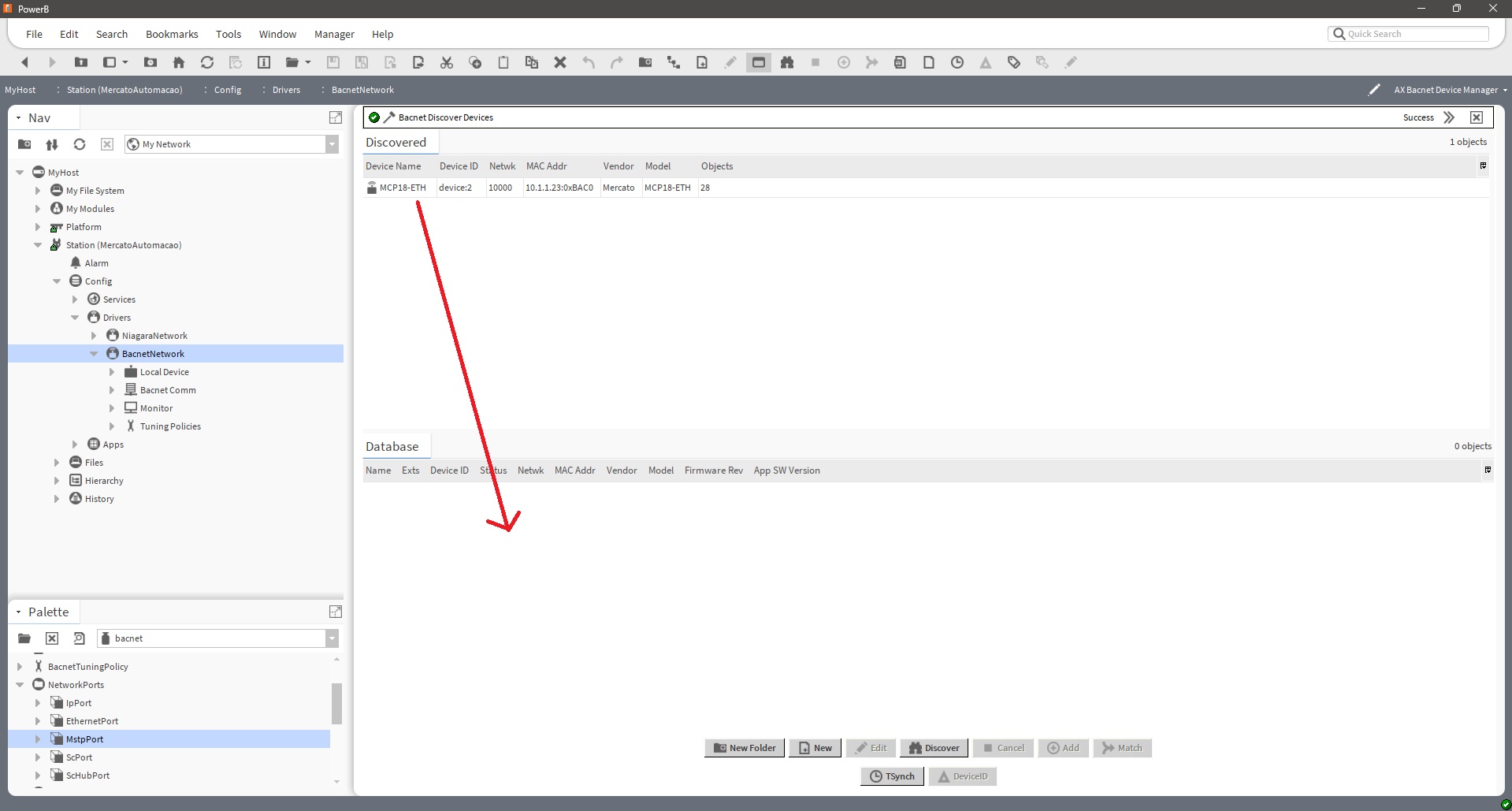

• Arrastar o(s) dispositivo(s) para o Database para adiciona-los na Station. Após adicionados, os equipamentos irão aparecer dentro da BacnetNetwork da Station;

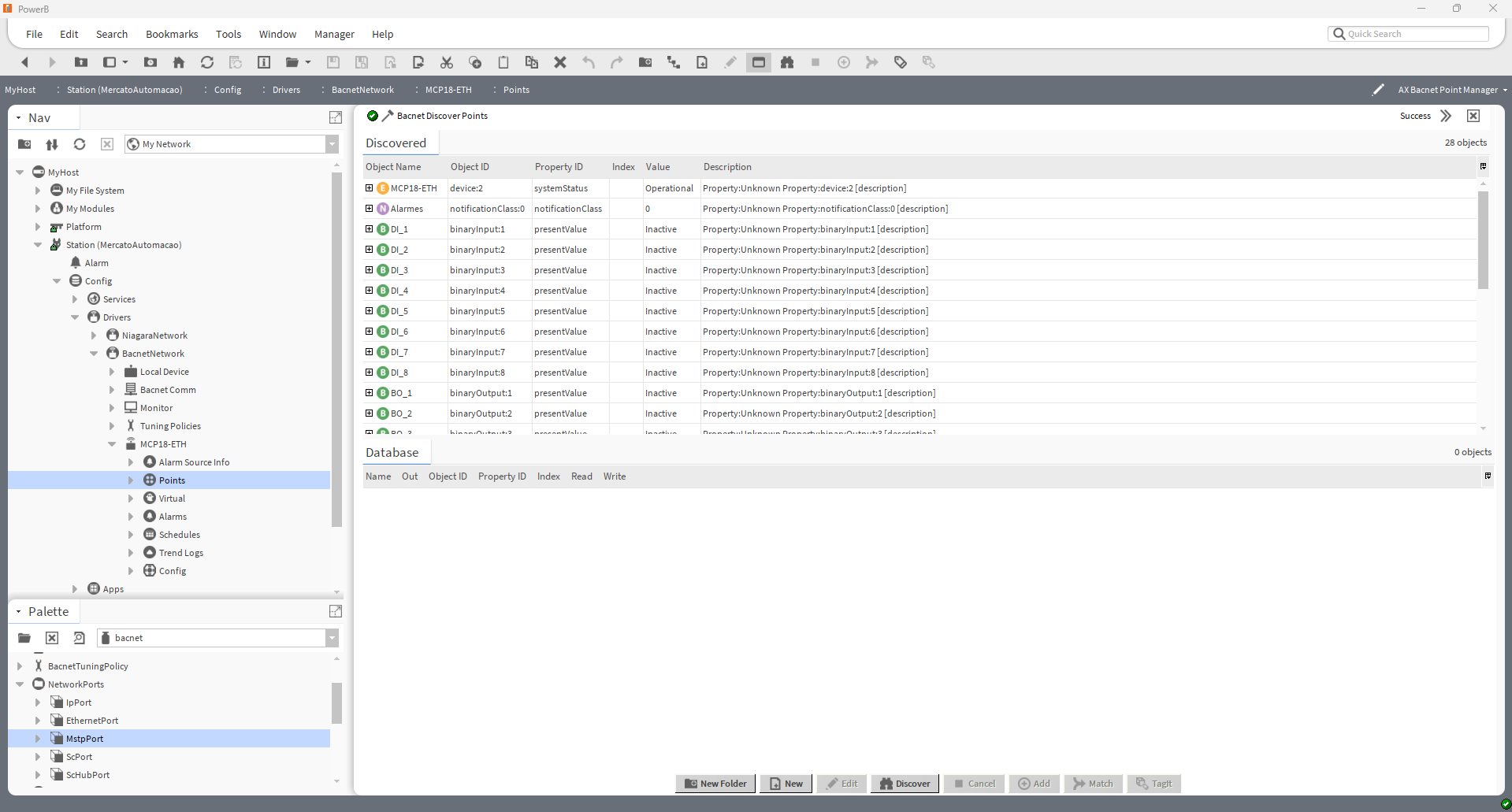

• Para adicionar os objetos BACnet do dispositivo na Station, expandir o dispositivo e clicar duas vezes na pasta Points para abrir a view AX Bacnet Point Manager;
• Clicar em Discover e aguardar o processo finalizar.
• Arrastar os para o Database para adiciona-los na Station. Após adicionados, os pontos irão aparecer na pasta Points do equipamento.
