Cómo Configurar la Rotación de MFCs

Cuando hay entre 2 y 8 MFCs, es posible realizar la rotación entre ellos. Sin embargo, para que esto funcione correctamente, se requieren configuraciones específicas, que explicaremos en este tutorial. Con fines didácticos, utilizaremos la conexión entre 2 MFCs. Siga el paso a paso a continuación:

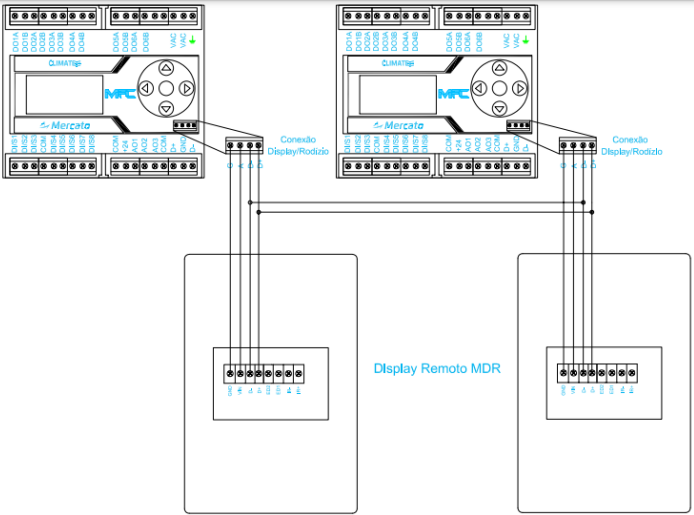

Paso 1 – Red física: Para garantizar una comunicación eficiente entre los controladores, es esencial que estén conectados a la red Climate. Cabe destacar que, frecuentemente, esta red también se utiliza para la comunicación con los displays remotos. A continuación, se muestra un ejemplo de cómo puede configurarse la comunicación tanto para la rotación como para los displays:

Paso 2 – Configuración de los equipos: La configuración de los equipos puede realizarse mediante el software MConfig o directamente desde el display. Ambas opciones se explicarán a continuación:

Configuración por MConfig

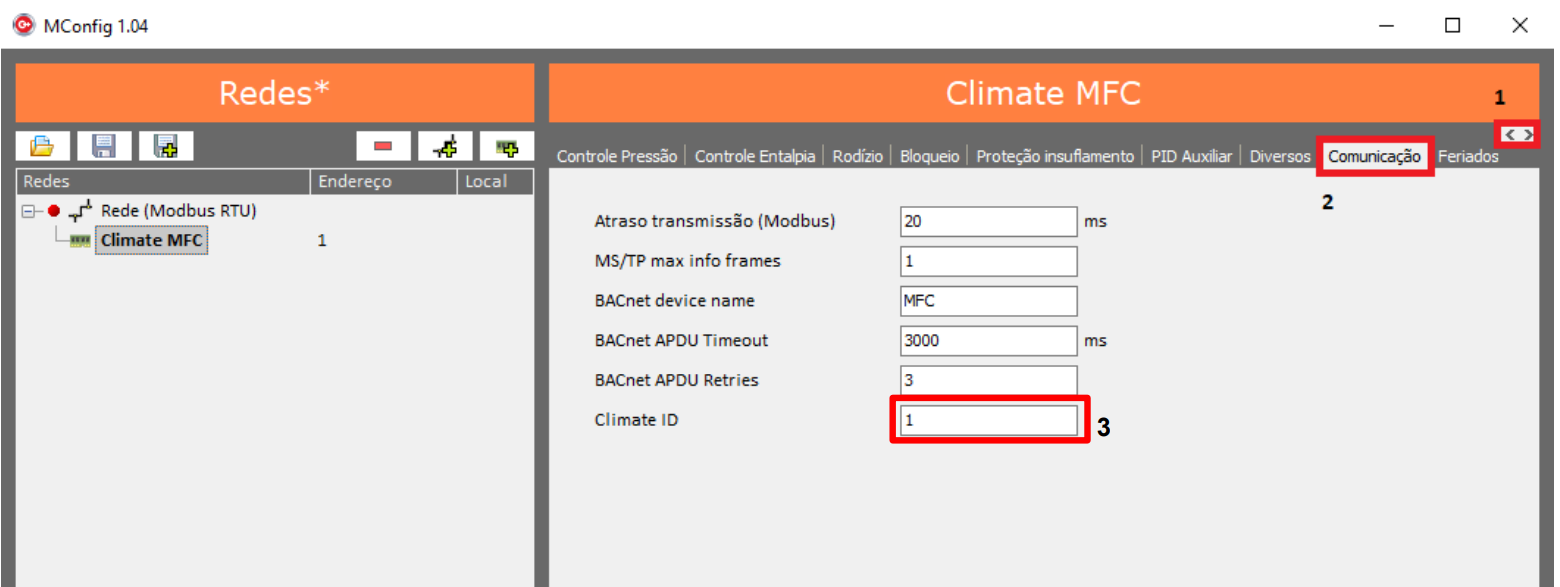

Primero, cree una red y agregue el MFC. Si tiene dudas, consulte nuestro manual de uso del MConfig. Después de establecer la comunicación con el equipo, haga clic en la flecha hacia la derecha (indicada en rojo en la imagen) hasta que se muestre la pestaña "Comunicação".

En la pestaña Comunicación, debe configurar el Climate ID. Recuerde que cada equipo (controladores y displays) debe tener una dirección única en la red, y las direcciones deben comenzar desde el número 1. Los displays también deben configurarse con la dirección del controlador con el que se comunicarán.

Configuración desde el display del equipo

Siga los siguientes pasos para realizar la configuración:

1. Presione la tecla central durante 5 segundos e ingrese la contraseña (presione 4 veces la tecla hacia arriba) para acceder al menú de configuración.

2. Acceda a Configurações Avançadas y navegue hasta la opción Comunicação utilizando la flecha hacia la derecha.

3. Vaya hasta Climate ID, edite la dirección con Enter (*) y ajústela con las flechas hacia arriba o hacia abajo.

4. Confirme el cambio presionando nuevamente Enter (*).

Después de estos pasos, su configuración de comunicación estará finalizad

Passo 3 - Configuración de la rotación: Para que el controlador realice la rotación entre las máquinas, es necesario configurar correctamente el menú de rotación. A continuación, explicamos cómo realizar esta configuración en el software y luego en el display del equipo.

Configuración de la rotación por MConfig

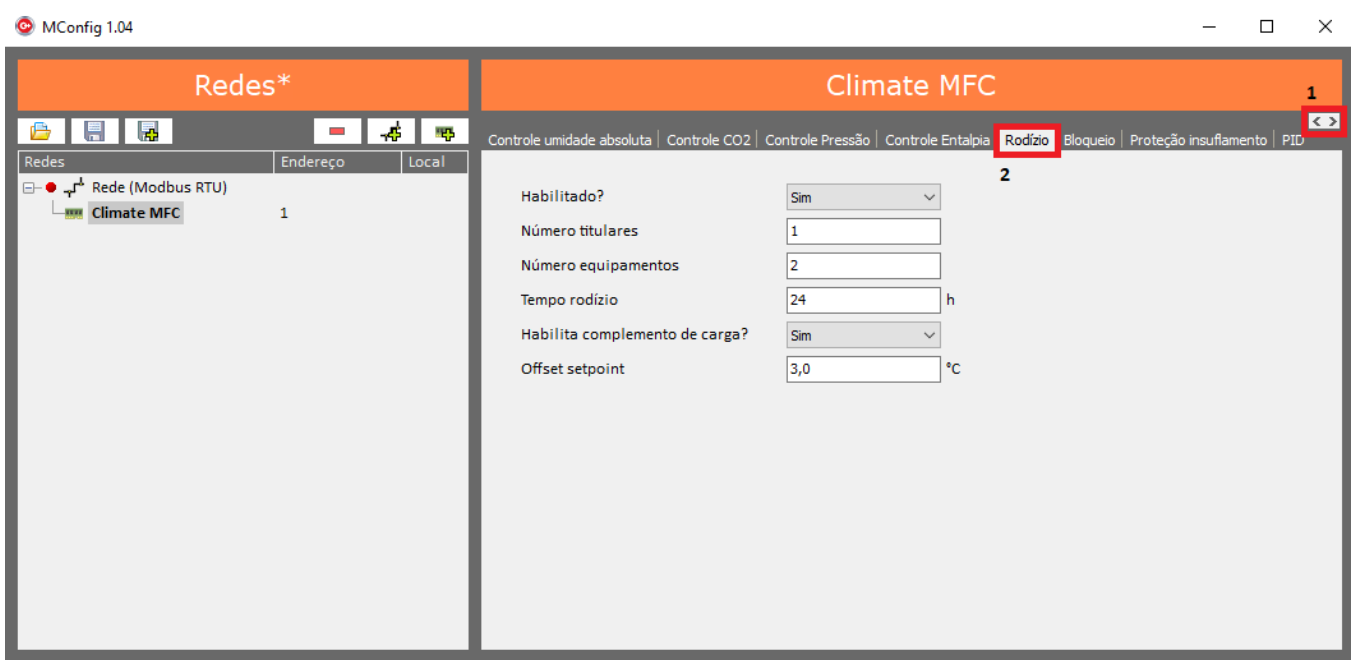

Para acceder al menú de rotación en el MConfig, haga clic en la flecha hacia la derecha hasta que se muestre la pestaña Rodízio.

En este menú, deberá completar los siguientes campos. A continuación, explicamos qué significa cada uno y cómo configurarlos:

• Habilitado?

En este campo, seleccione Sim para activar la rotación entre los controladores.

• Número de titulares

Aquí debe informar cuántos equipos serán titulares en el sistema. En nuestro ejemplo, como estamos configurando la rotación entre dos equipos, el valor será 1, ya que tenemos un equipo principal. Si el titular falla, el equipo de reserva asumirá automáticamente.

• Número de equipamentos

En este campo, defina el número total de equipos en el sistema. En nuestro caso, son 2: uno titular y uno de reserva.

• Tempo de rodízio

Este campo determina el intervalo de tiempo entre los cambios de funcionamiento de los controladores. En nuestro ejemplo, configuraremos la rotación para que ocurra cada 24 horas.

• Habilita complemento de carga?

El MFC puede configurarse para realizar el complemento de carga. Por ejemplo, si el setpoint de temperatura está configurado en 23 °C, pero la temperatura ambiente es de 30 °C, el complemento de carga activará el equipo de reserva para ayudar a reducir la temperatura más rápidamente. Así, ambas máquinas trabajarán juntas hasta que se alcance el setpoint. Después, el controlador titular seguirá funcionando normalmente. Para activar esta función, seleccione "Sim".

• Offset setpoint

Este campo define la diferencia de temperatura necesaria para que se active el complemento de carga. En nuestro ejemplo, se configuró en 3 °C, es decir, si la temperatura de la sala está 3 °C por encima del setpoint (por ejemplo, 26 °C con un setpoint de 23 °C), se activará el equipo de reserva.

Configuración de la rotación por el display

Para realizar la configuración por el display del equipo, siga estos pasos:

1. Presione la tecla central durante 5 segundos e ingrese la contraseña (presione 4 veces la tecla hacia arriba) para acceder al menú de configuración.

2. Acceda a Configurações Avançadas y navegue hasta la opción Rodízio utilizando la flecha hacia la derecha.

3. En el menú Rodízio, al presionar la flecha hacia abajo, se mostrarán las mismas opciones mencionadas anteriormente.

4. Para cambiar los valores, presione Enter (*), use las flechas hacia arriba o hacia abajo para ajustar el valor deseado y, para confirmar, presione Enter (*) nuevamente.

Passo 4 - Repetir las mismas configuraciones en el segundo MFC: Repita el proceso realizado en el primer MFC, cambiando únicamente la dirección Climate ID por un valor único en el segundo controlador. Mantenga iguales las demás configuraciones.

Importante:
Los controladores solo comenzarán a operar efectivamente en modo de rotación cuand
• La entra "HABILITAÇÃO EXTERNA" esté activad
• El controlador esté en modo "AUTO".
