Como Configurar o MFC para Leitura de Umidade Relativa

Neste manual, explicaremos passo a passo como configurar o MFC para a leitura de umidade relativa. O processo será detalhado tanto no software MConfig quanto diretamente no controlador, permitindo uma compreensão completa de como realizar a configuração corretamente.

Caso você ainda não esteja familiarizado com o software MConfig, consulte nosso manual de uso: Software MConfig - Manual de Utilização.

Configuração Utilizando o MConfig

Para configurar o MFC utilizando o software MConfig, siga o passo a passo abaixo:

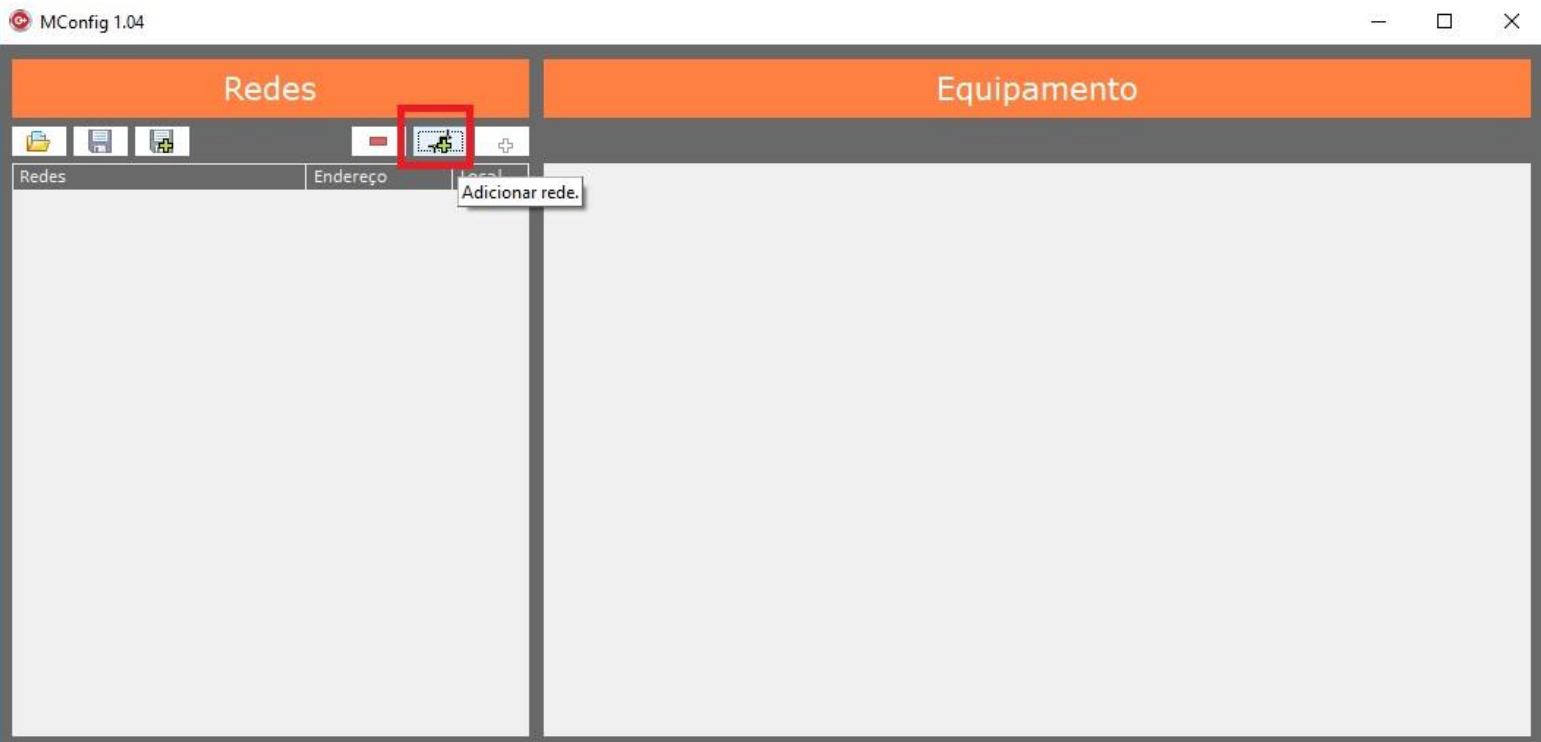

1. Adicionar a rede: Para iniciar a configuração pelo MConfig é necessário adicionar uma rede. Clique no ícone destacado em vermelho na imagem abaixo:

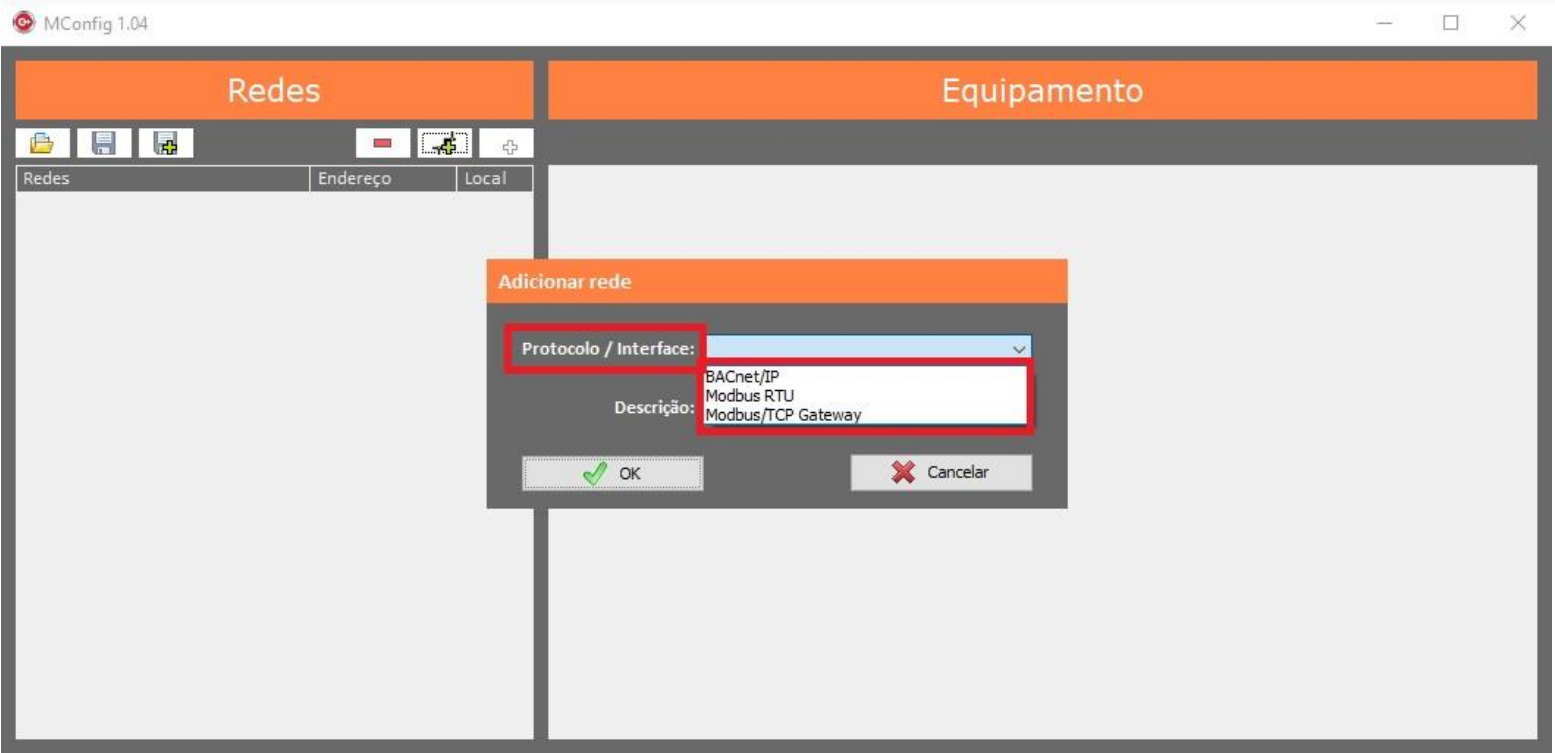

2. Selecionar a interface: Escolha o protocolo/interface que será utilizado. Preencha o campo "Descrição" com o nome da rede que você deseja configurar.

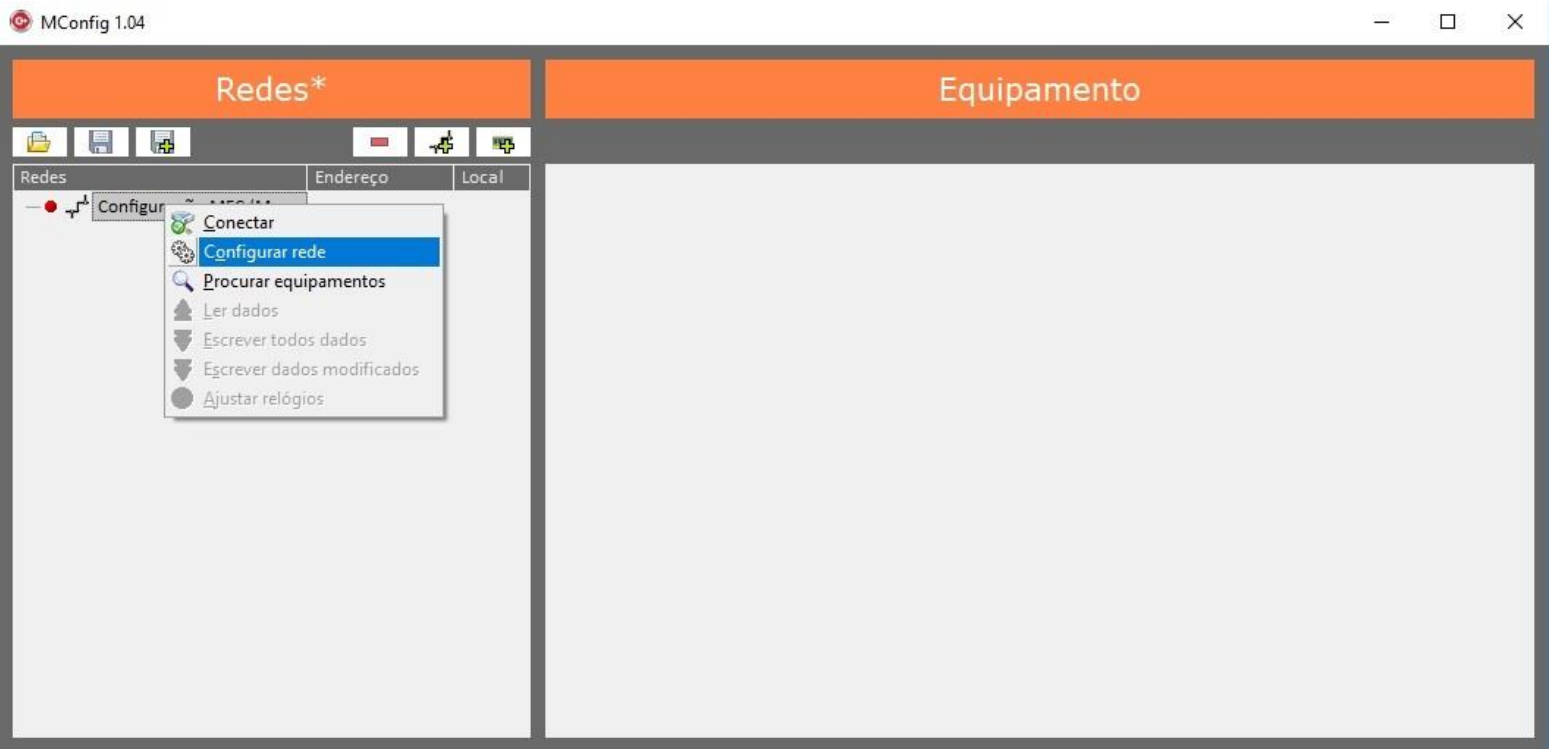

3. Configurar a rede: Clique com o botão direito do mouse sobre a rede criada e selecione "Configurar rede". Ajuste as configurações conforme necessário.

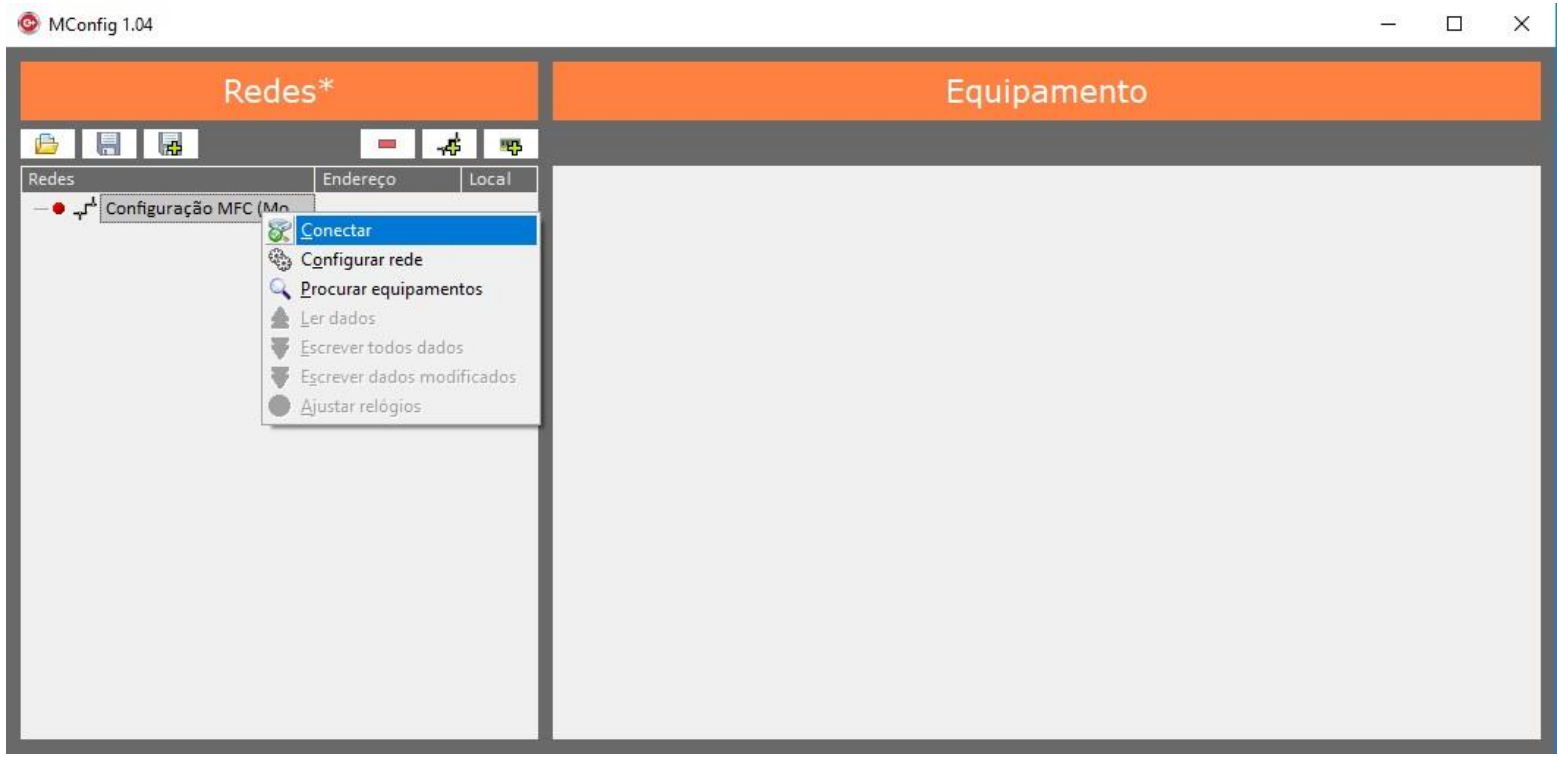

4. Conectar: Clique com o botão direito do mouse sobre a rede criada e selecione "Conectar".

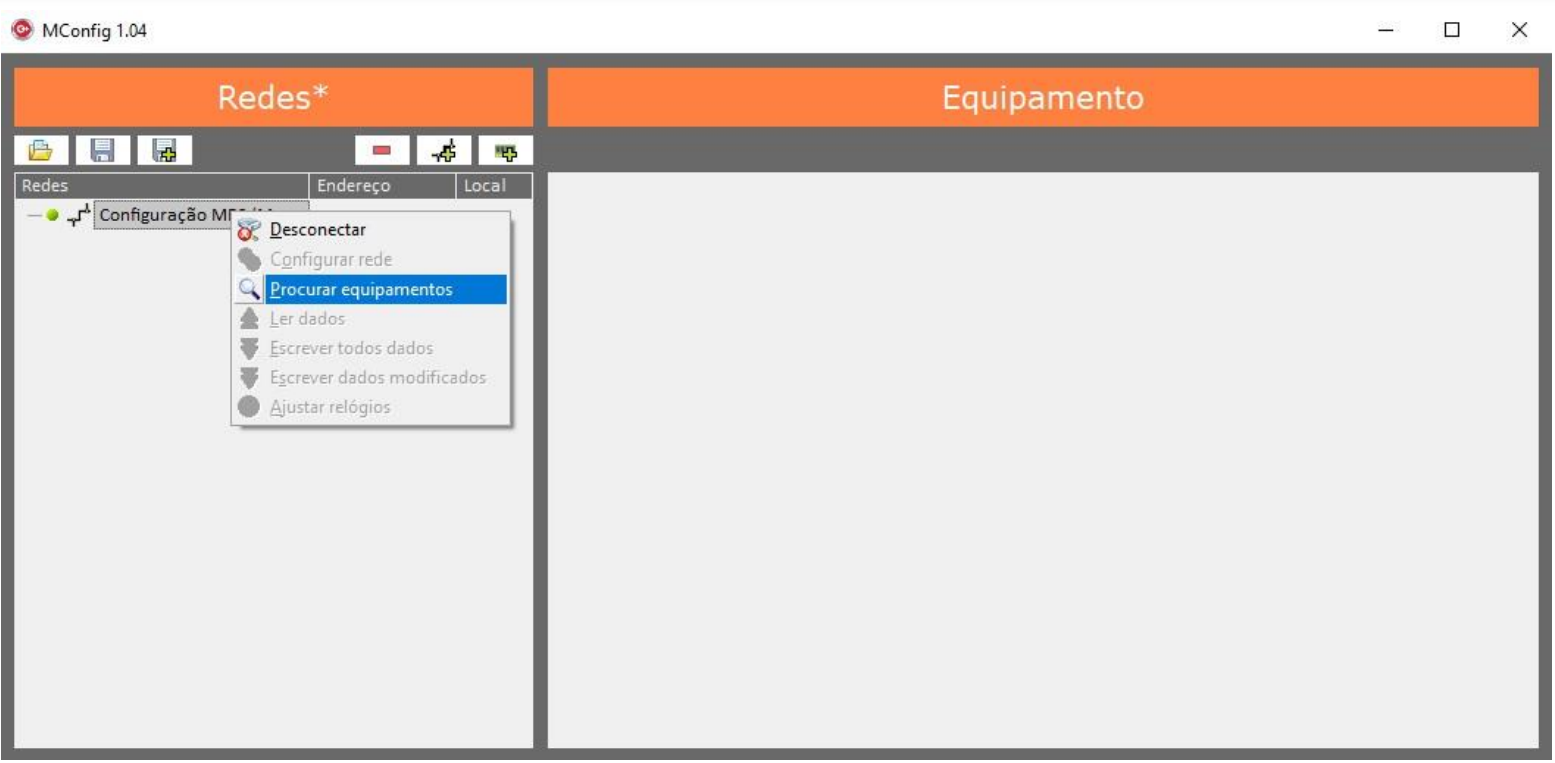

5. Procurar equipamentos: Após a rede estar conectada, clique com o botão direito do mouse sobre a rede e selecione "Procurar equipamentos".

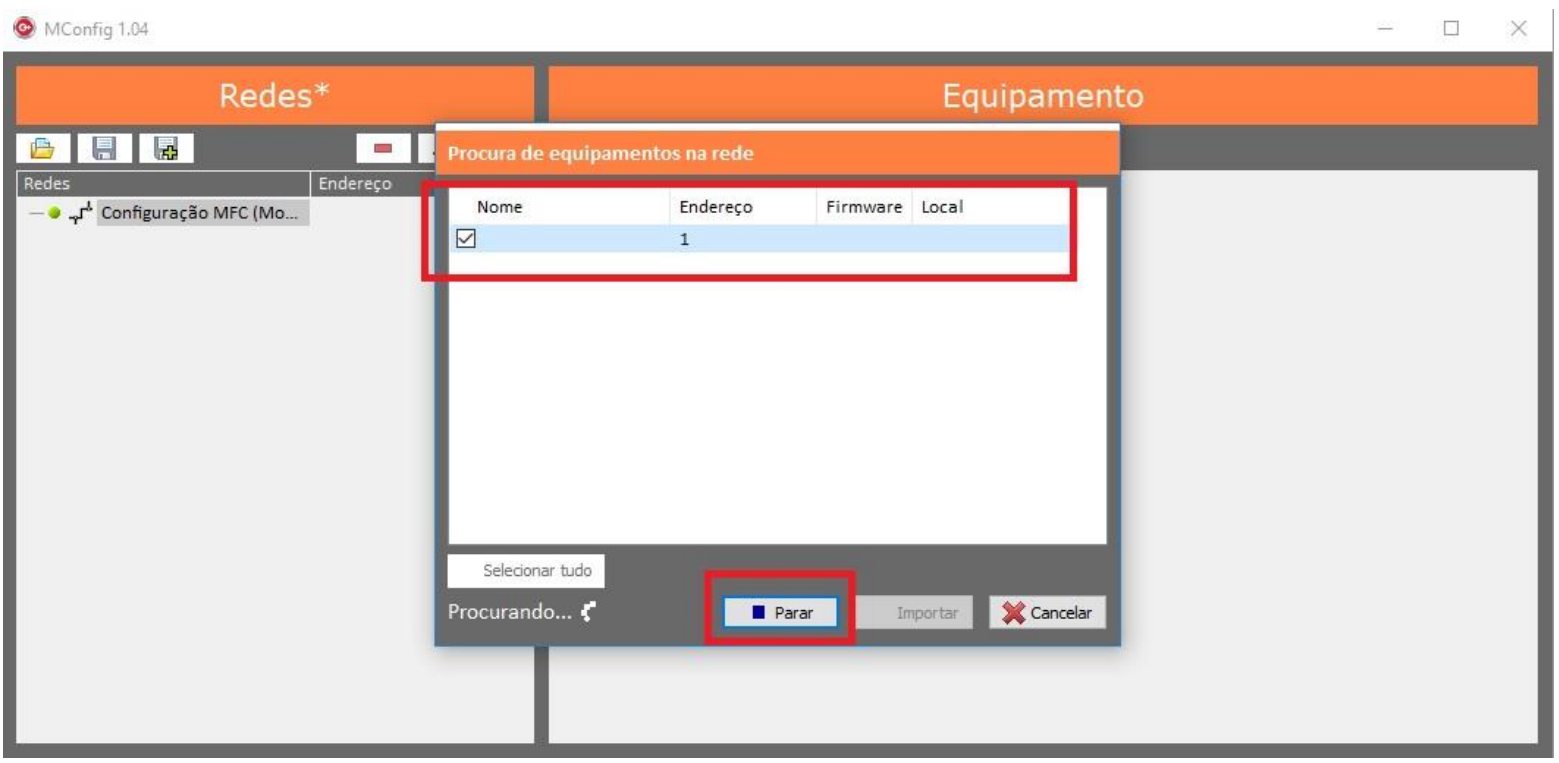

6. Parar: Selecione o equipamento e clique em "Parar".

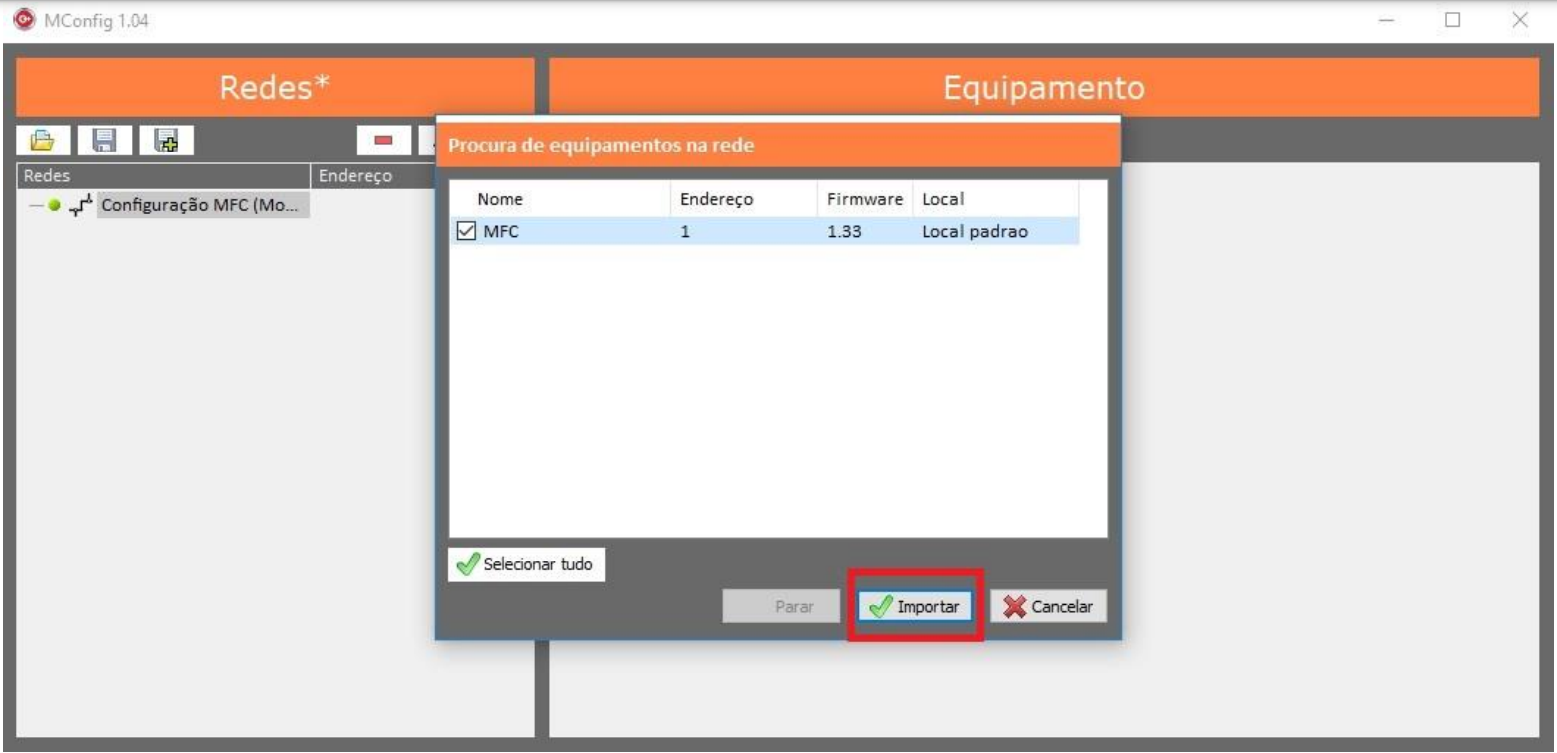

7. Importar: Clique em "Importar" e, em seguida, em "Ok".

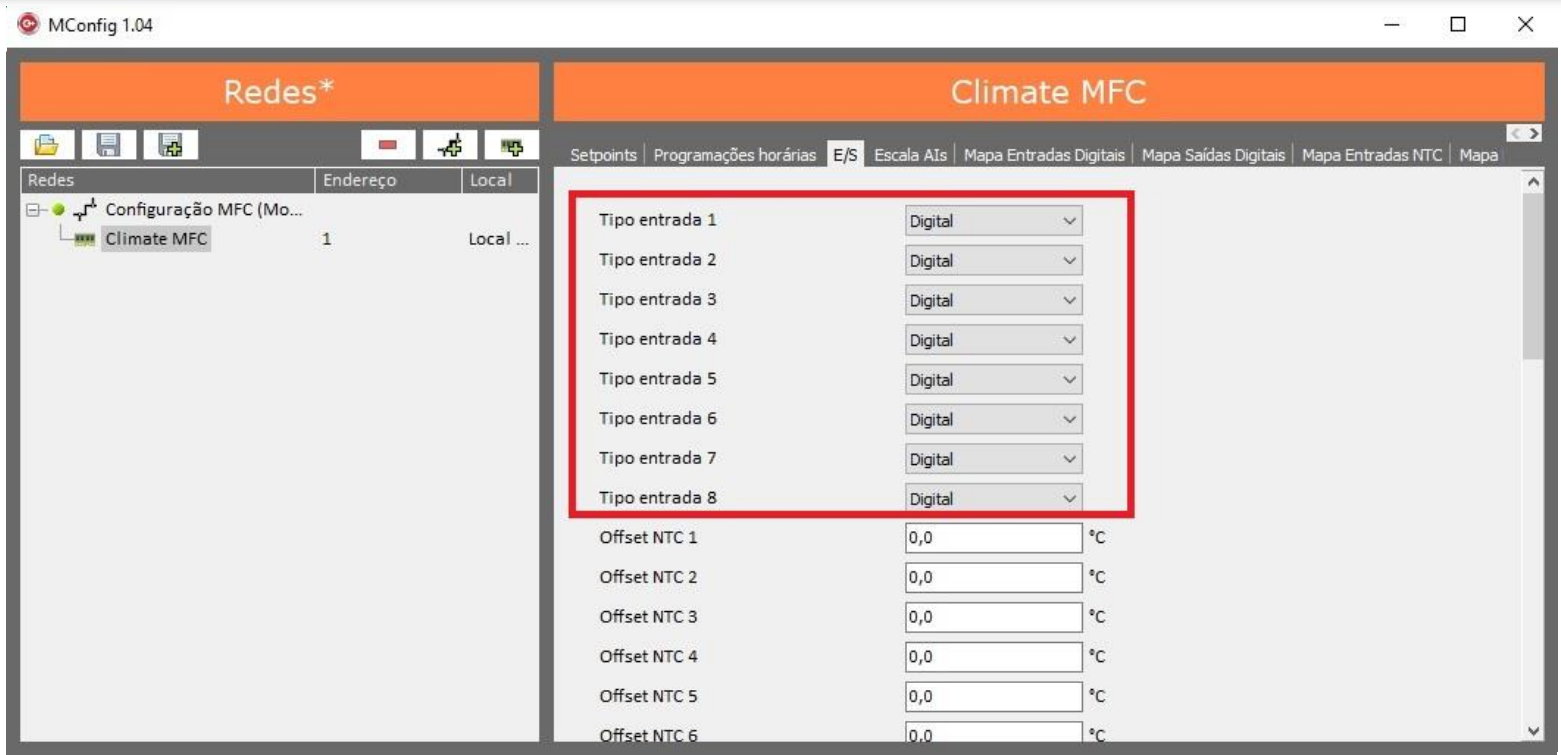

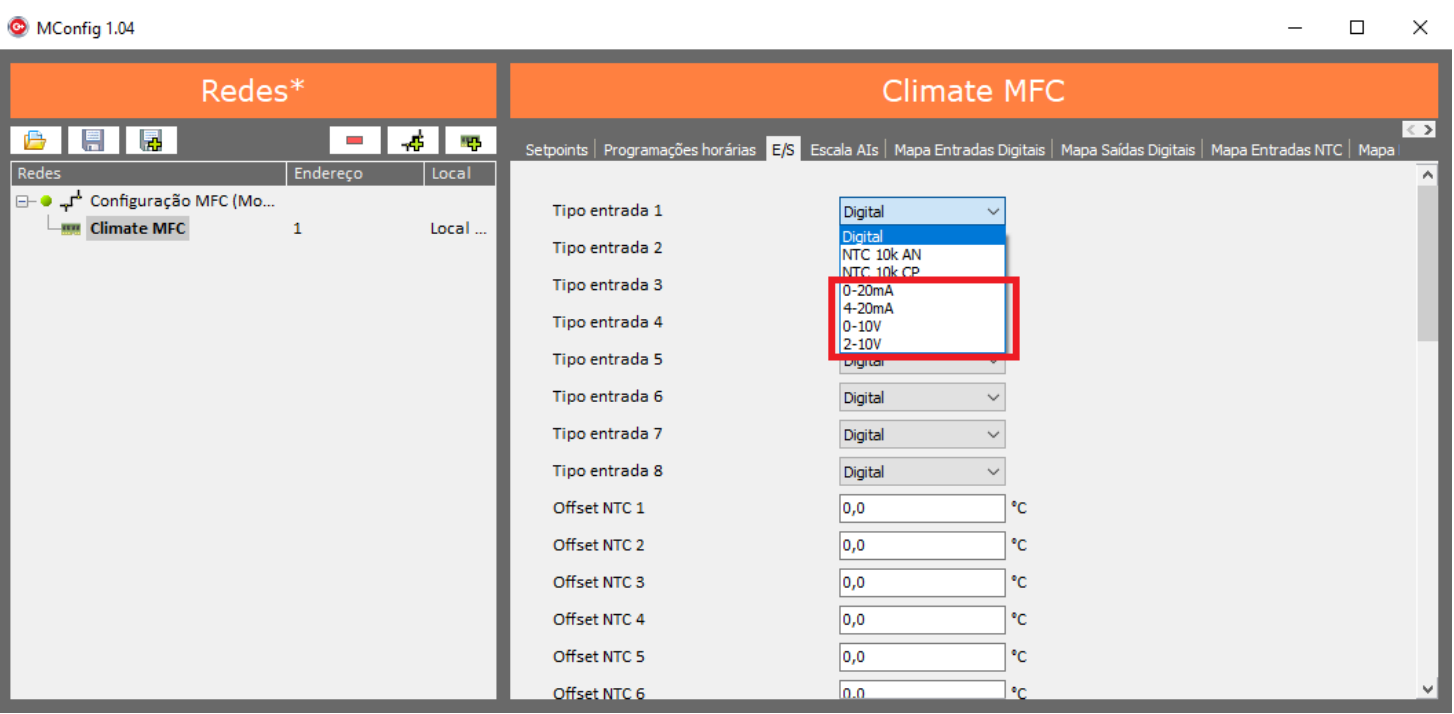

8. Selecionar o tipo de entrada: No menu "E/S", selecione o tipo de entrada do sensor conectado. Por exemplo, se estiver utilizando a entrada 1 do MFC, altere o tipo da entrada 1.

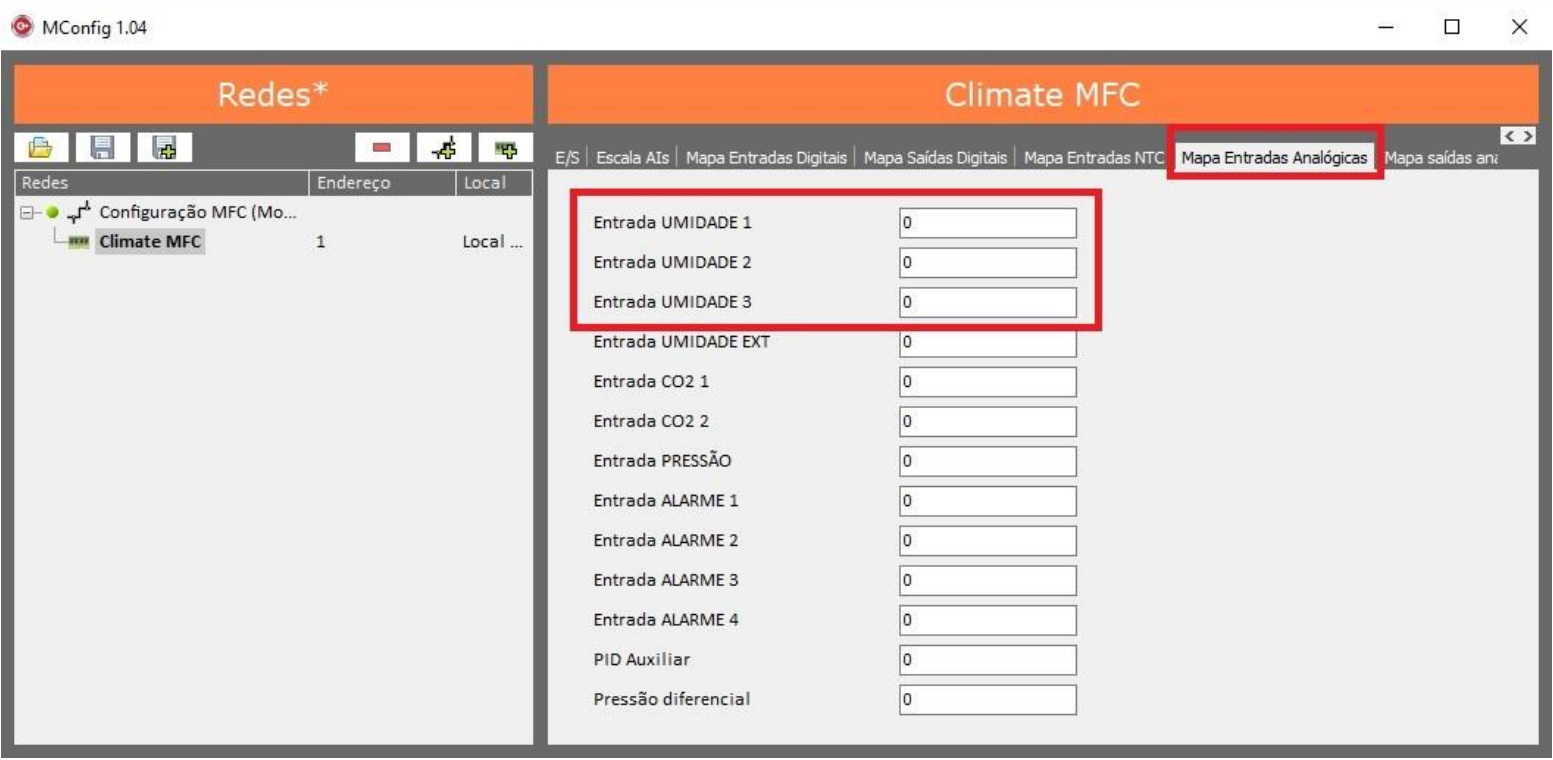

9. Mapear a entrada: Na aba "Mapa Entradas Analógicas", selecione o número da entrada onde o sensor está conectado.

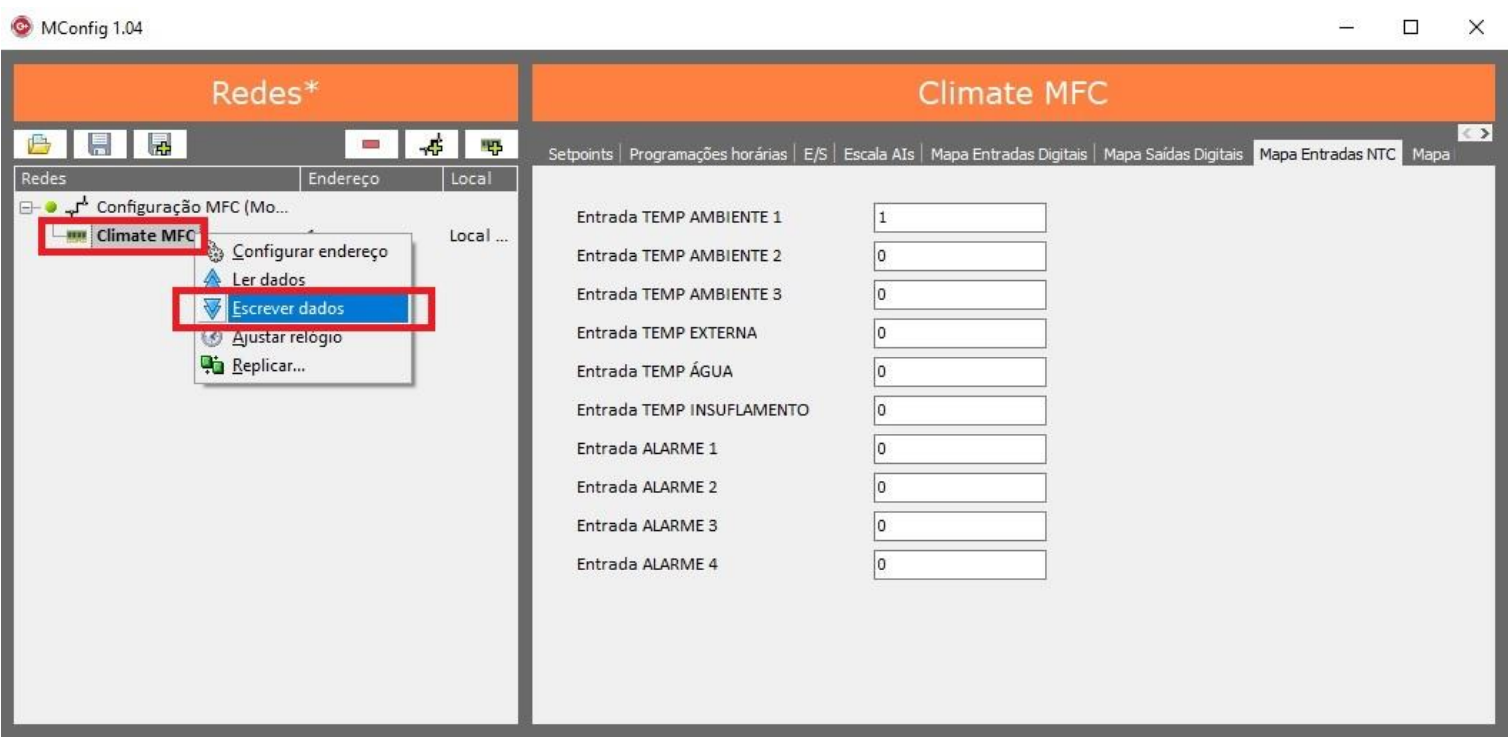

10. Escrever dados: Após finalizar as configurações, clique com o botão direito do mouse sobre "Climate MFC" e selecione "Escrever dados" para salvar as configurações no controlador.

Com o sensor conectado e após ter realizado a configuração do MFC, a umidade relativa será exibida no display em %.

Configuração pelo MFC

Para configurar a leitura diretamente no controlador, siga o passo a passo apresentado no vídeo a seguir:
