Como Conectar e Configurar o Sensor MSA-U-T103G no MFC

Este manual tem como objetivo orientar na conexão e configuração do sensor MSA-U-T103G no MFC, abordando desde a instalação elétrica até o uso do software MConfig para ajustar as configurações necessárias e garantir o funcionamento adequado do sensor de umidade e temperatura.

Conexão Elétrica

A tabela abaixo identifica as funções de cada ponto de conexão:

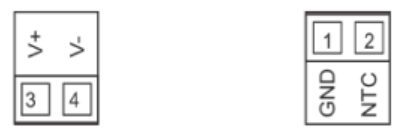

As conexões devem ser realizadas conforme indicado na imagem abaixo:

Para o funcionamento adequado do equipamento, é necessário alimentá-lo por laço de corrente nos terminais V+/V-. Não há polaridade nesta ligação.

A saída analógica é compartilhada com a alimentação V+/V- e transmite o sinal de umidade relativa, que varia entre 0 e 100% UR, correspondendo a um sinal de saída de 4-20mA.

Configuração Utilizando o MConfig

Para configurar o MFC utilizando o software MConfig, siga o passo a passo abaixo:

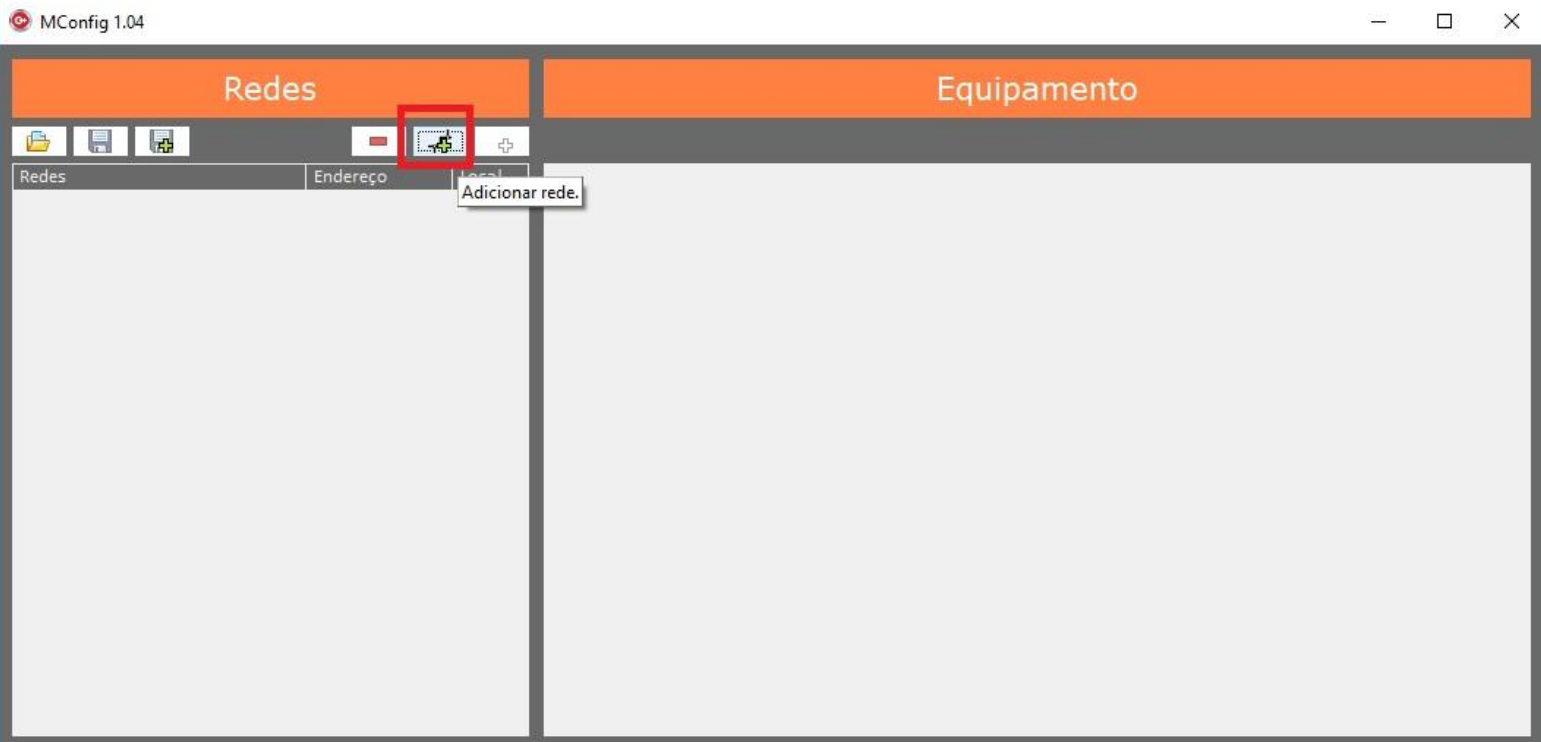

1. Adicionar a rede: Para iniciar a configuração pelo MConfig é necessário adicionar uma rede. Clique no ícone destacado em vermelho na imagem abaixo:

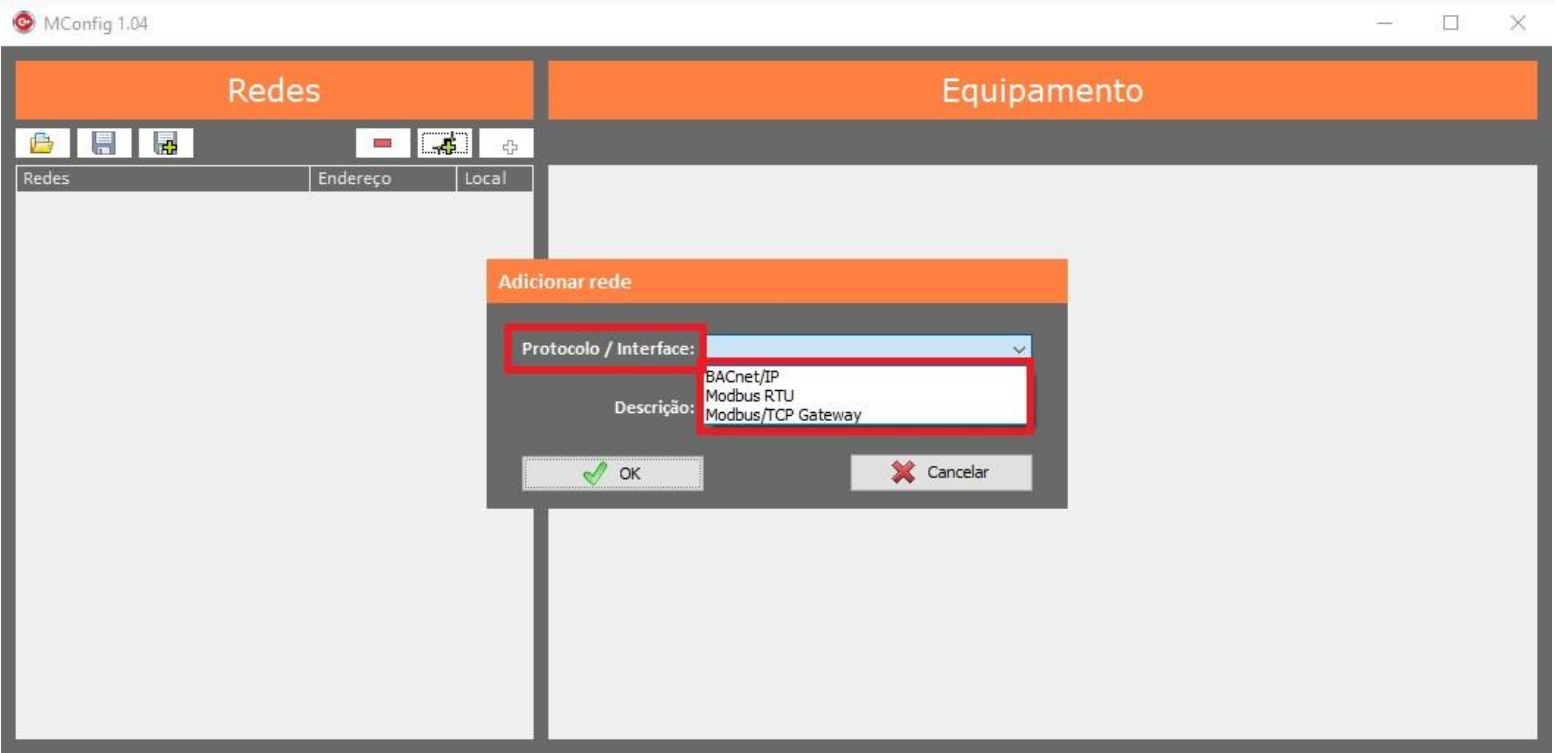

2. Selecionar a interface: Escolha o protocolo/interface que será utilizado. Preencha o campo "Descrição" com o nome da rede que você deseja configurar.

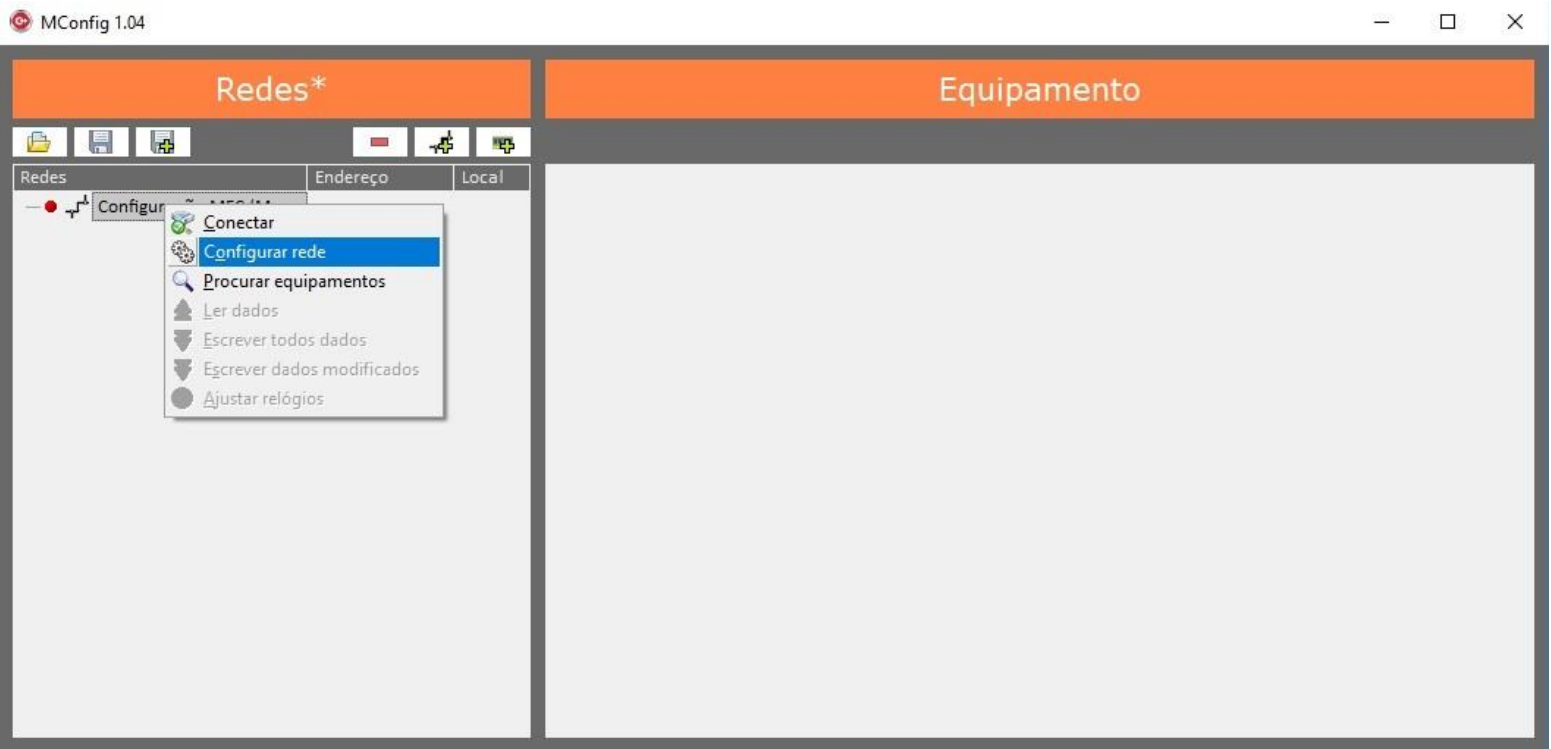

3. Configurar a rede: Clique com o botão direito do mouse sobre a rede criada e selecione "Configurar rede". Ajuste as configurações conforme necessário.

Obs.: é necessário configurar o MFC com o protocolo e o endereço.

4. Conectar: Clique com o botão direito do mouse sobre a rede criada e selecione "Conectar".

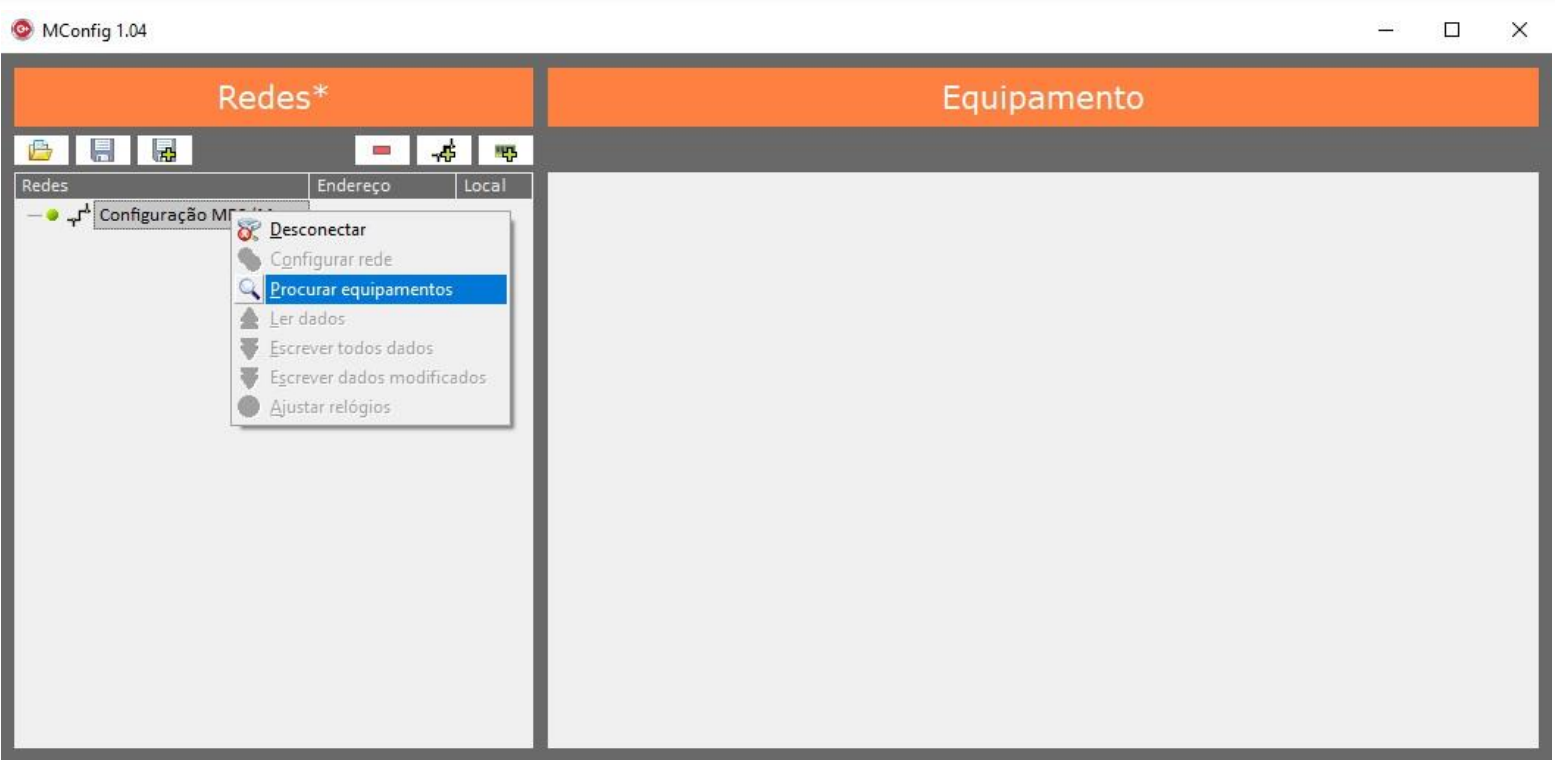

5. Procurar equipamentos: Após a rede estar conectada, clique com o botão direito do mouse sobre a rede e selecione "Procurar equipamentos".

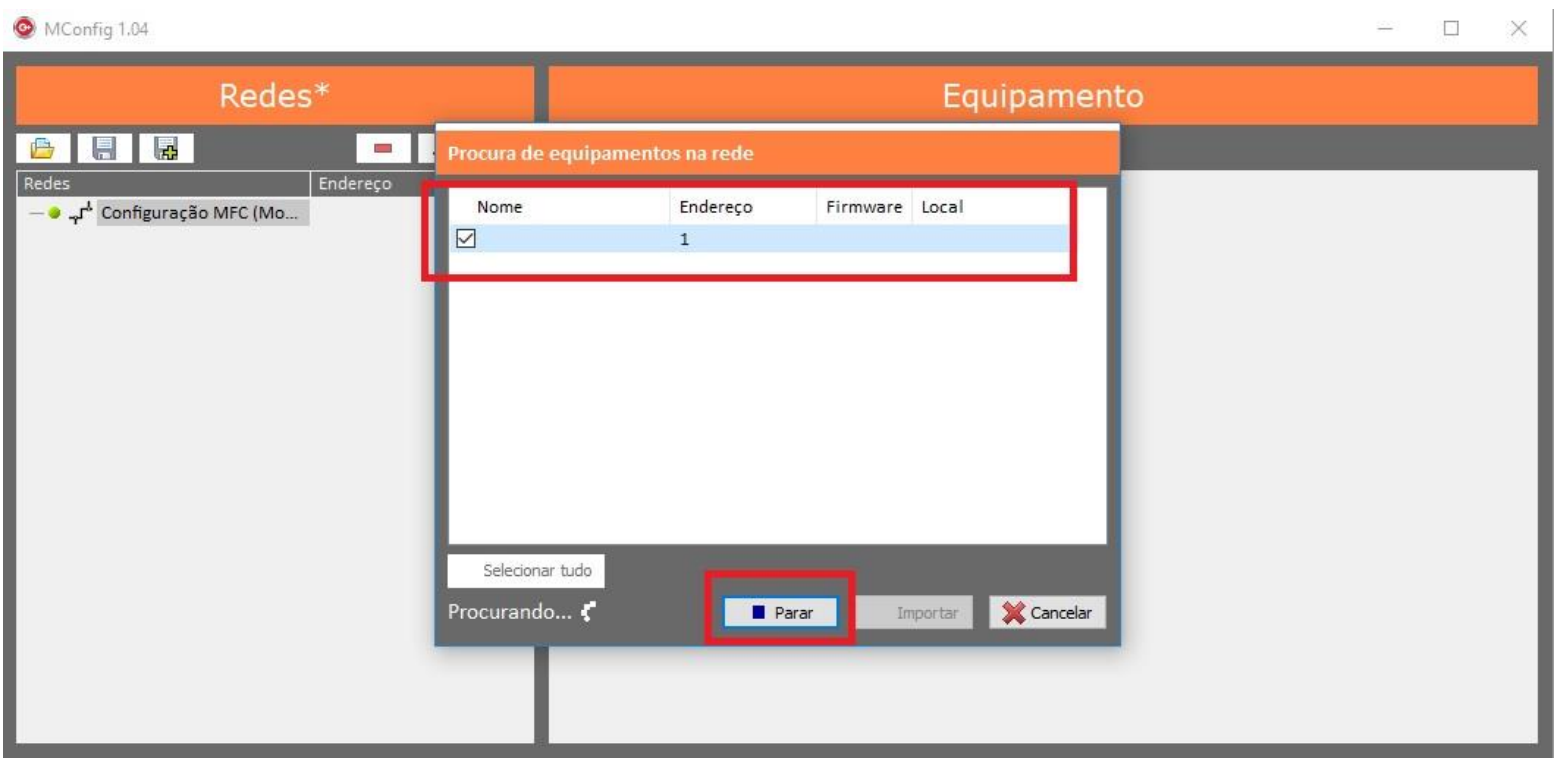

6. Parar: Selecione o equipamento e clique em "Parar".

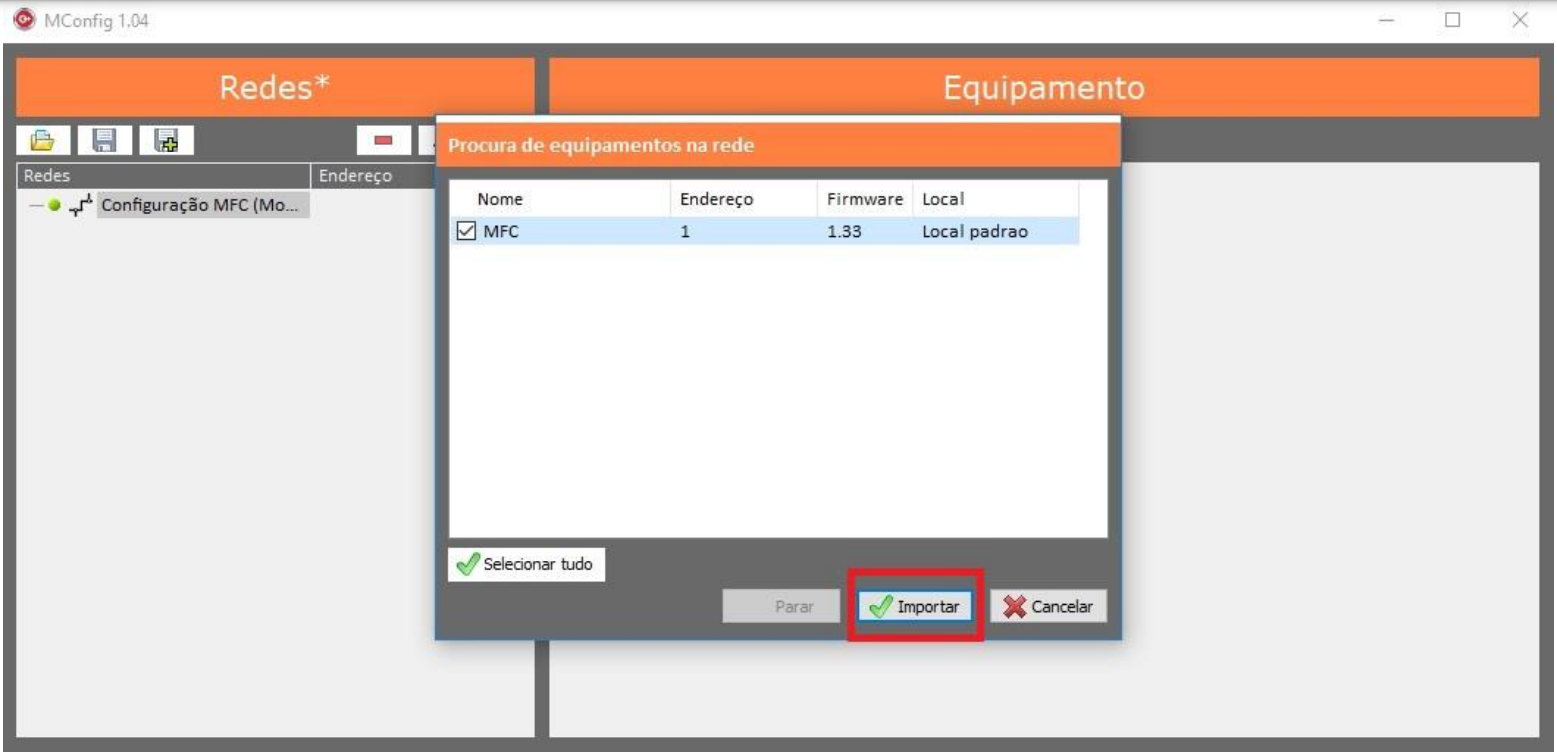

7. Importar: Clique em "Importar" e, em seguida, em "Ok".

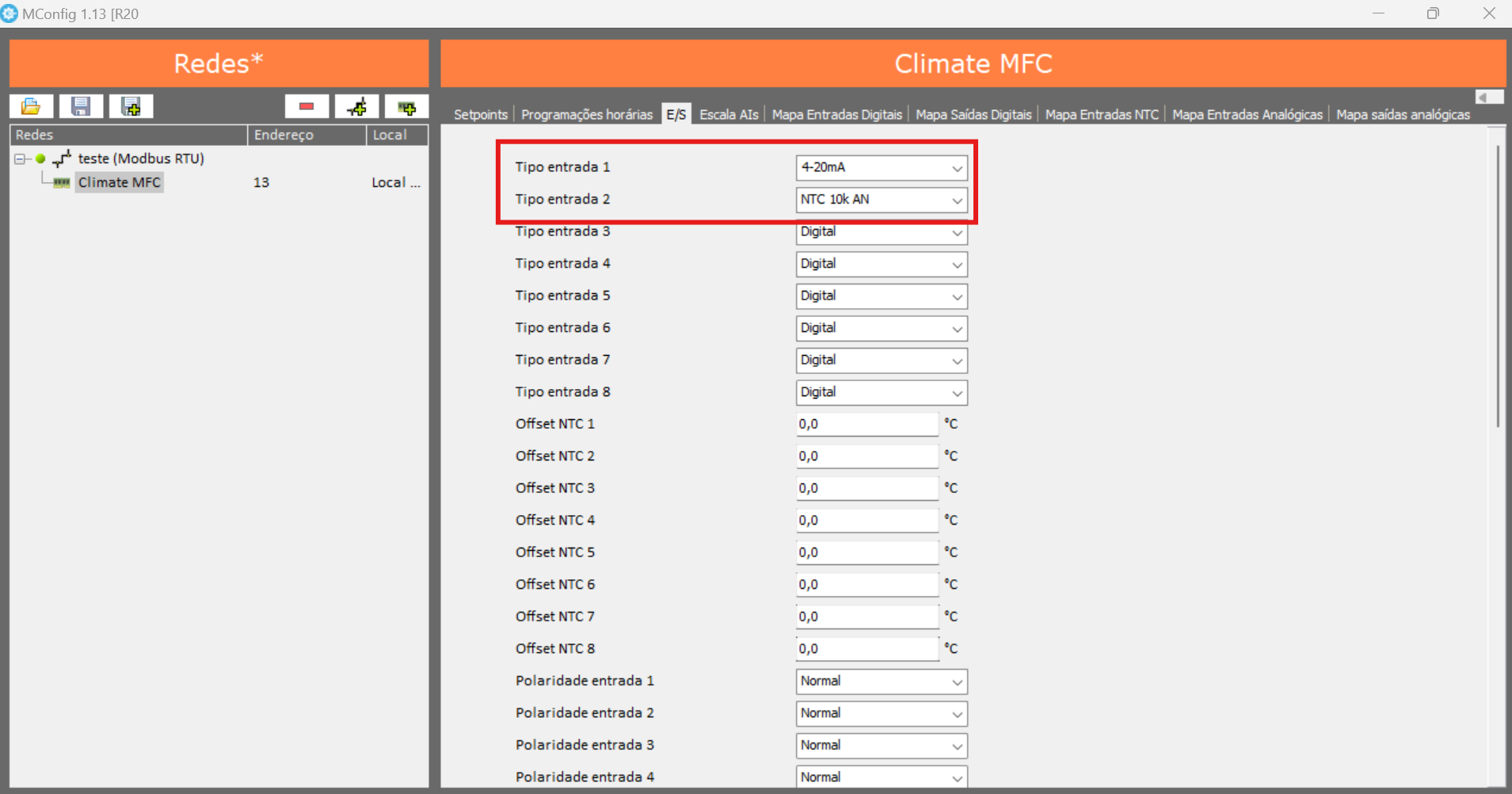

8. Selecionar o tipo de entrada: No menu "E/S", selecione o tipo de entrada do sensor conectado. Selecione 4-20mA para o sensor de umidade e NTC 10k AN para o sensor de temperatura.

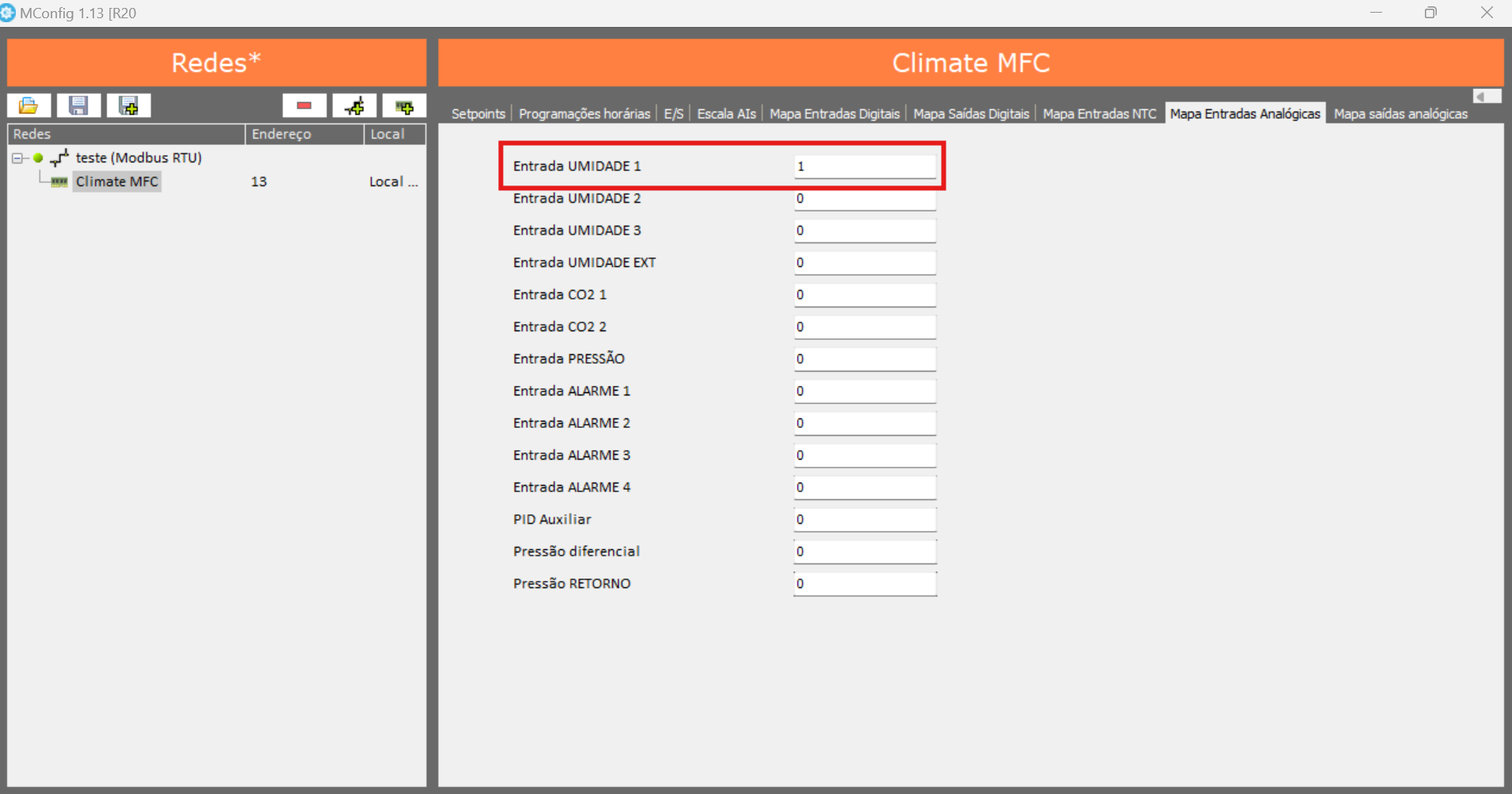

9. Mapear a entrada de umidade: Na aba "Mapa Entradas Analógicas", selecione o número da entrada onde o sensor de umidade está conectado.

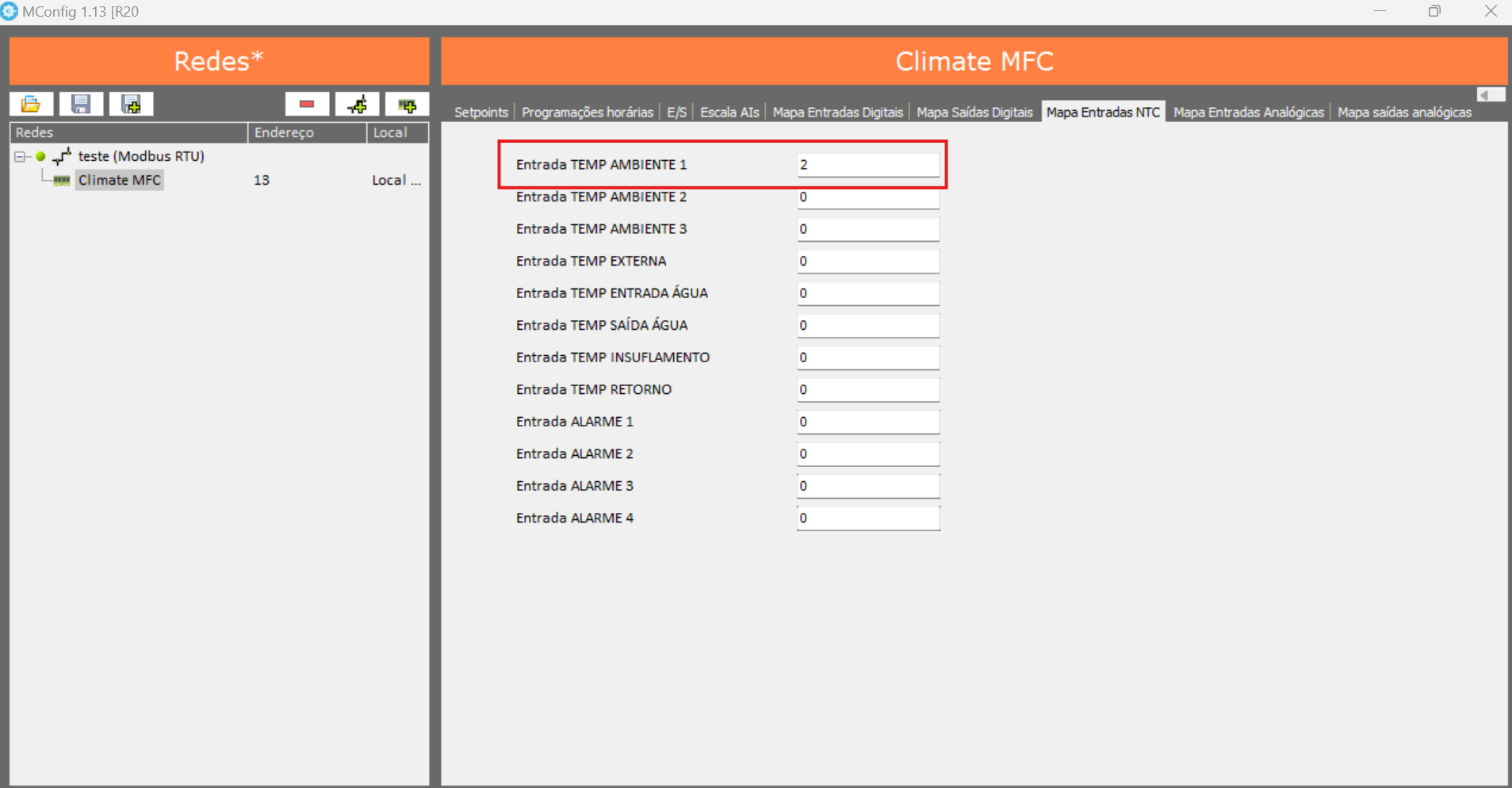

10. Mapear a entrada de temperatura: Na aba "Mapa Entradas NTC", selecione o número da entrada onde o sensor de temperatura está conectado.

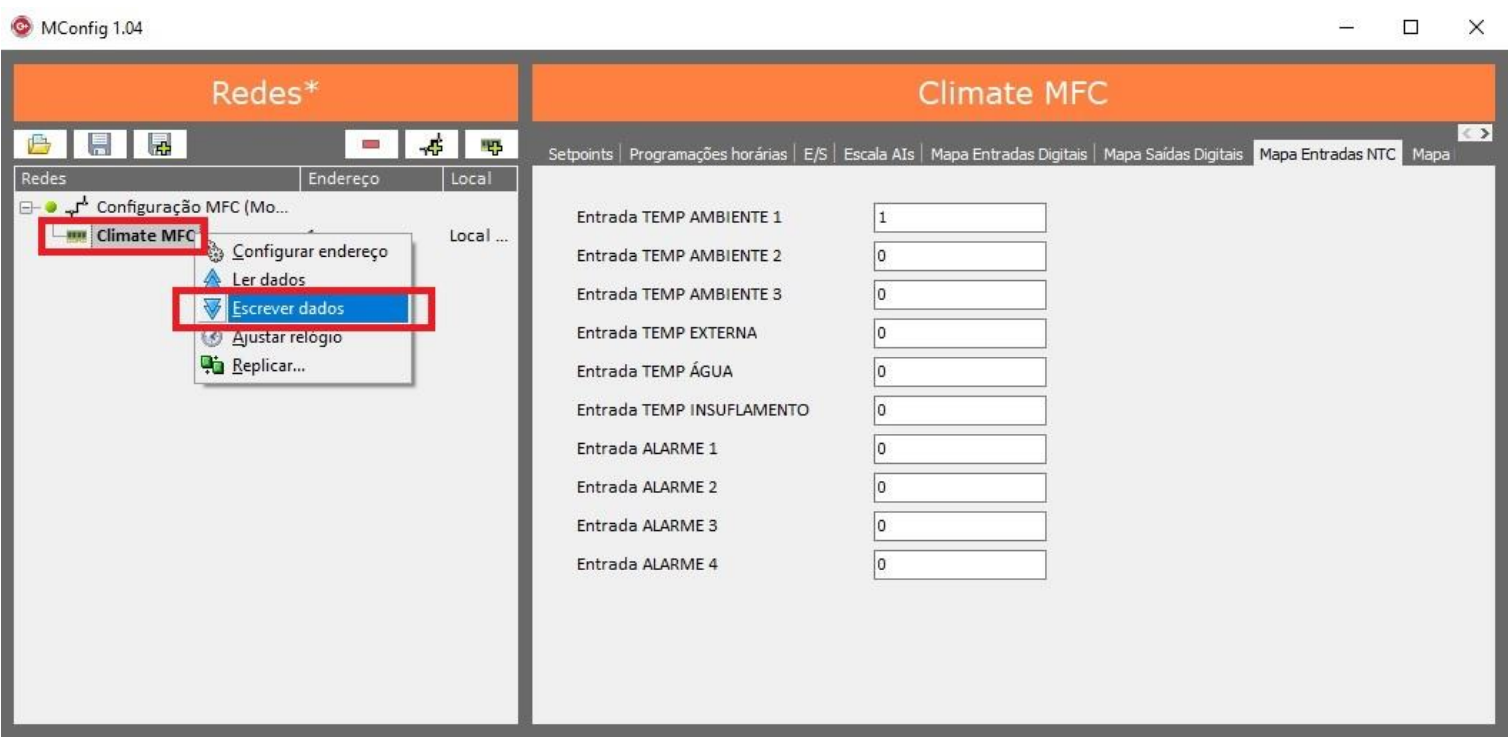

11. Escrever dados: Após finalizar as configurações, clique com o botão direito do mouse sobre "Climate MFC" e selecione "Escrever dados" para salvar as configurações no controlador.
