Cómo conectar y configurar el sensor MSA-U-T103G en el MFC

Este manual tiene como objetivo orientar sobre la conexión y configuración del sensor MSA-U-T103G en el MFC, abarcando desde la instalación eléctrica hasta el uso del software MConfig para ajustar las configuraciones necesarias y garantizar el correcto funcionamiento del sensor de humedad y temperatura.

Conexión eléctrica

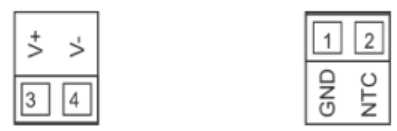

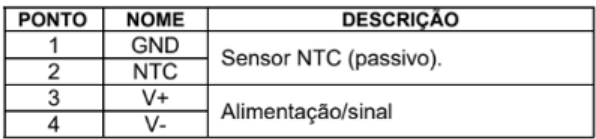

La tabla a continuación identifica las funciones de cada punto de conexión.

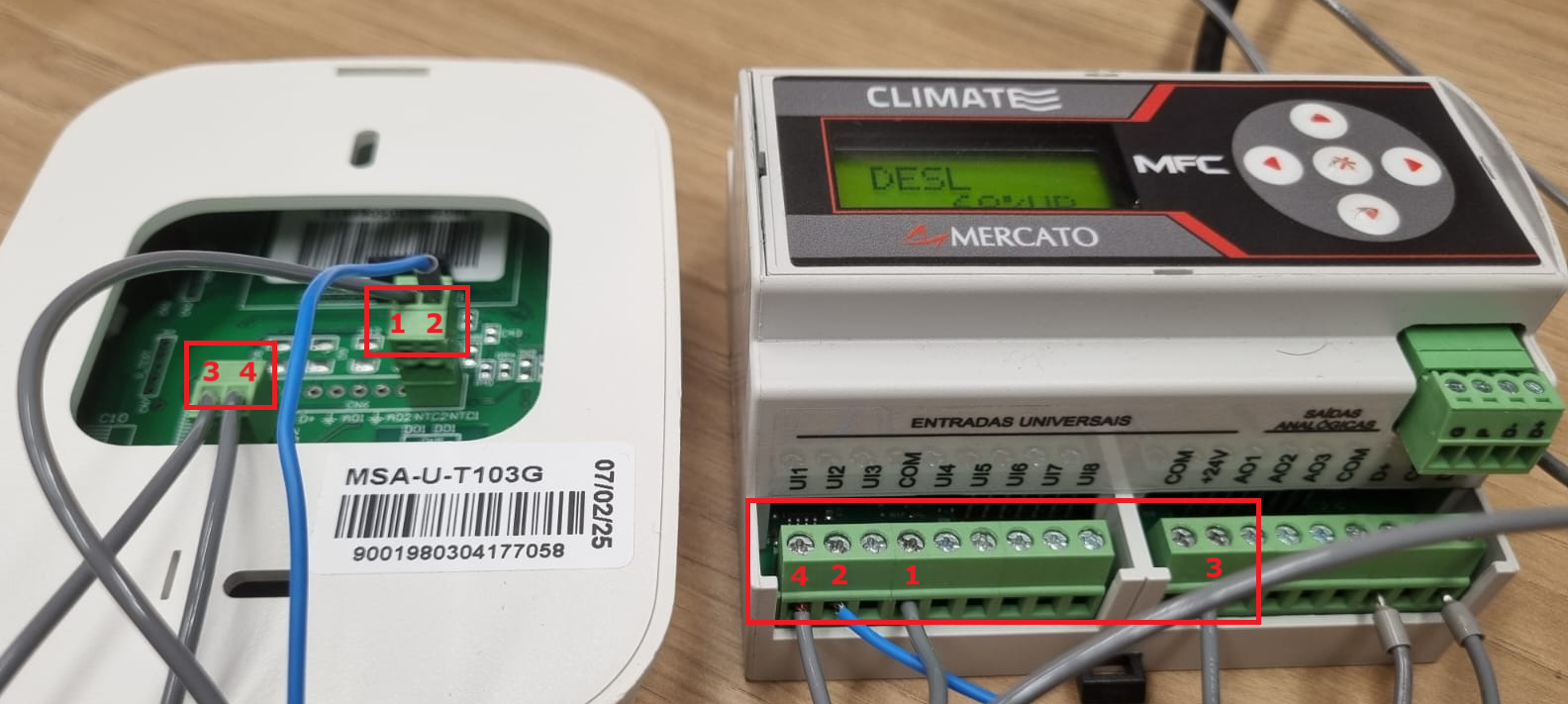

Las conexiones deben realizarse según se indica en la imagen a continuación.

Para el correcto funcionamiento del equipo, es necesario alimentarlo mediante un lazo de corriente en los terminales V+/V-. No existe polaridad en esta conexión.

La salida analógica se comparte con la alimentación V+/V- y transmite la señal de humedad relativa, que varía entre 0 y 100 % HR, correspondiendo a una señal de salida de 4–20 mA.

Configuración utilizando MConfig

Para configurar el MFC utilizando el software MConfig, sigue el paso a paso a continuación:

1. Agregar la red: Para iniciar la configuración desde MConfig es necesario agregar una red. Haz clic en el ícono resaltado en rojo en la imagen a continuación.

2. Seleccionar la interfaz: Elige el protocolo/interfaz que se utilizará. Completa el campo "Descrição" con el nombre de la red que deseas configurar.

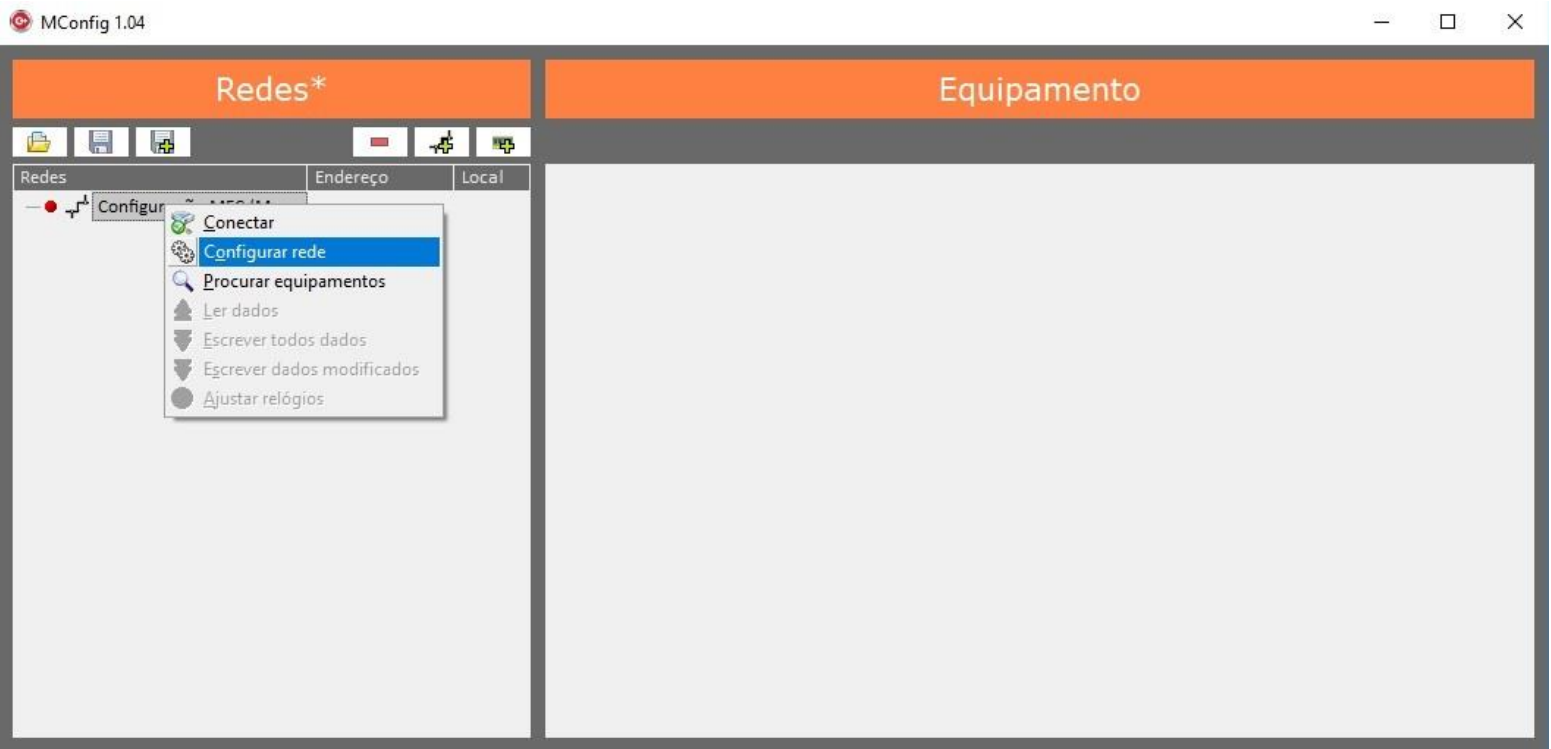

3. Configurar la red: Haz clic con el botón derecho del mouse sobre la red creada y selecciona "Configurar rede". Ajusta las configuraciones según sea necesario.

Nota: es necesario configurar el MFC con el protocolo y la dirección.

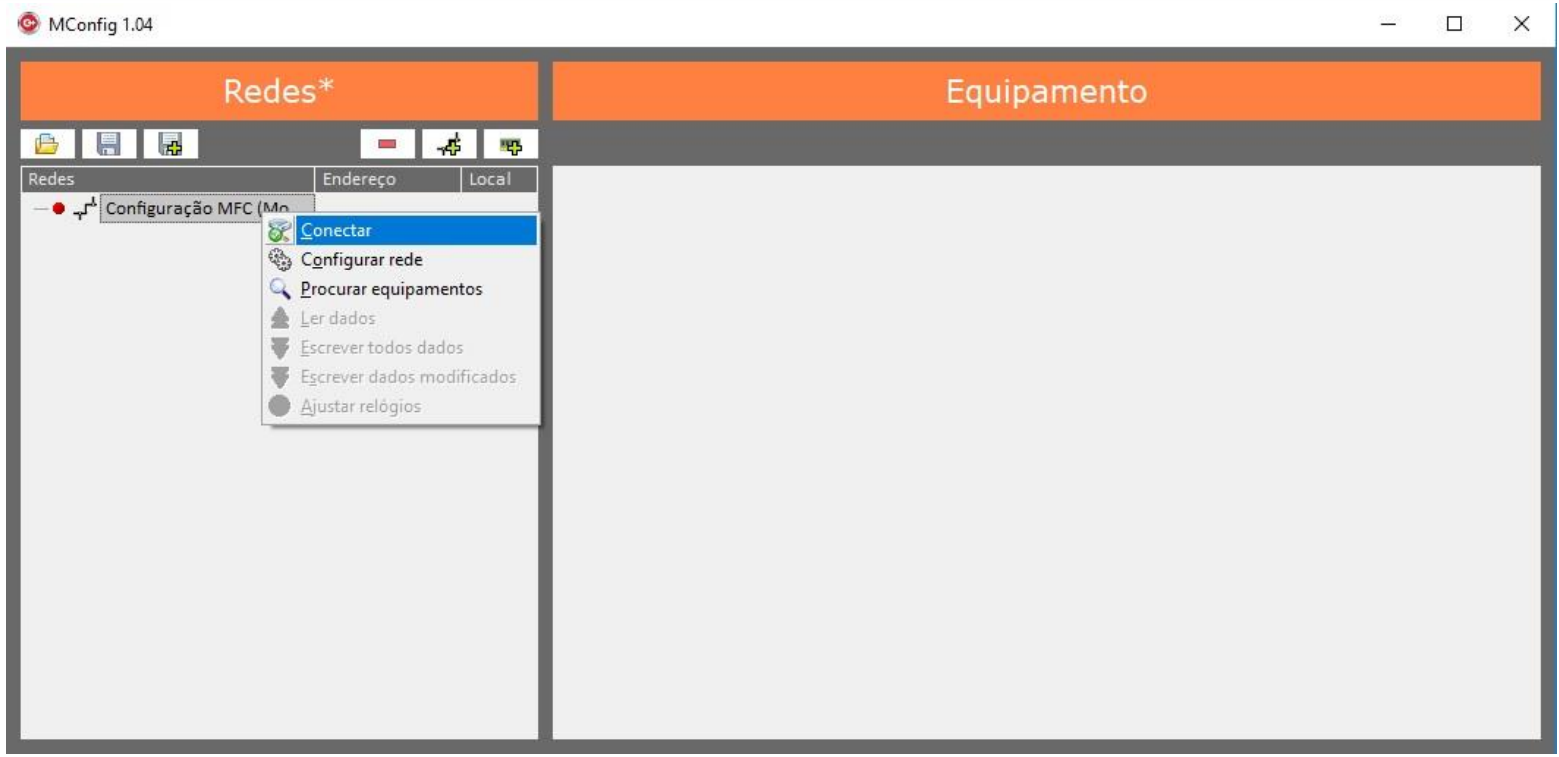

4. Conectar: Haz clic con el botón derecho del mouse sobre la red creada y selecciona "Conectar".

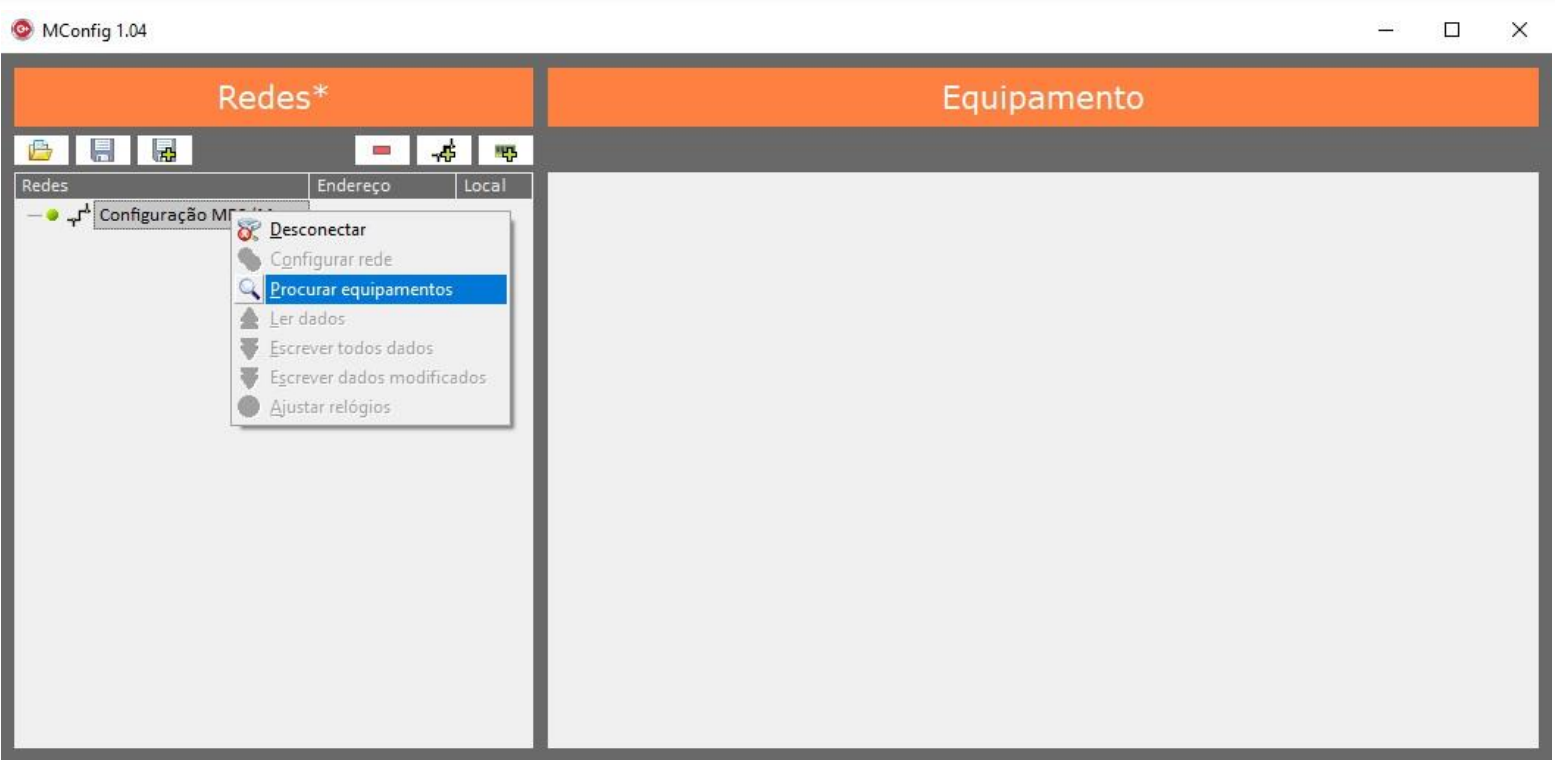

5. Buscar equipos: Después de que la red esté conectada, haz clic con el botón derecho del mouse sobre la red y selecciona "Procurar equipamentos".

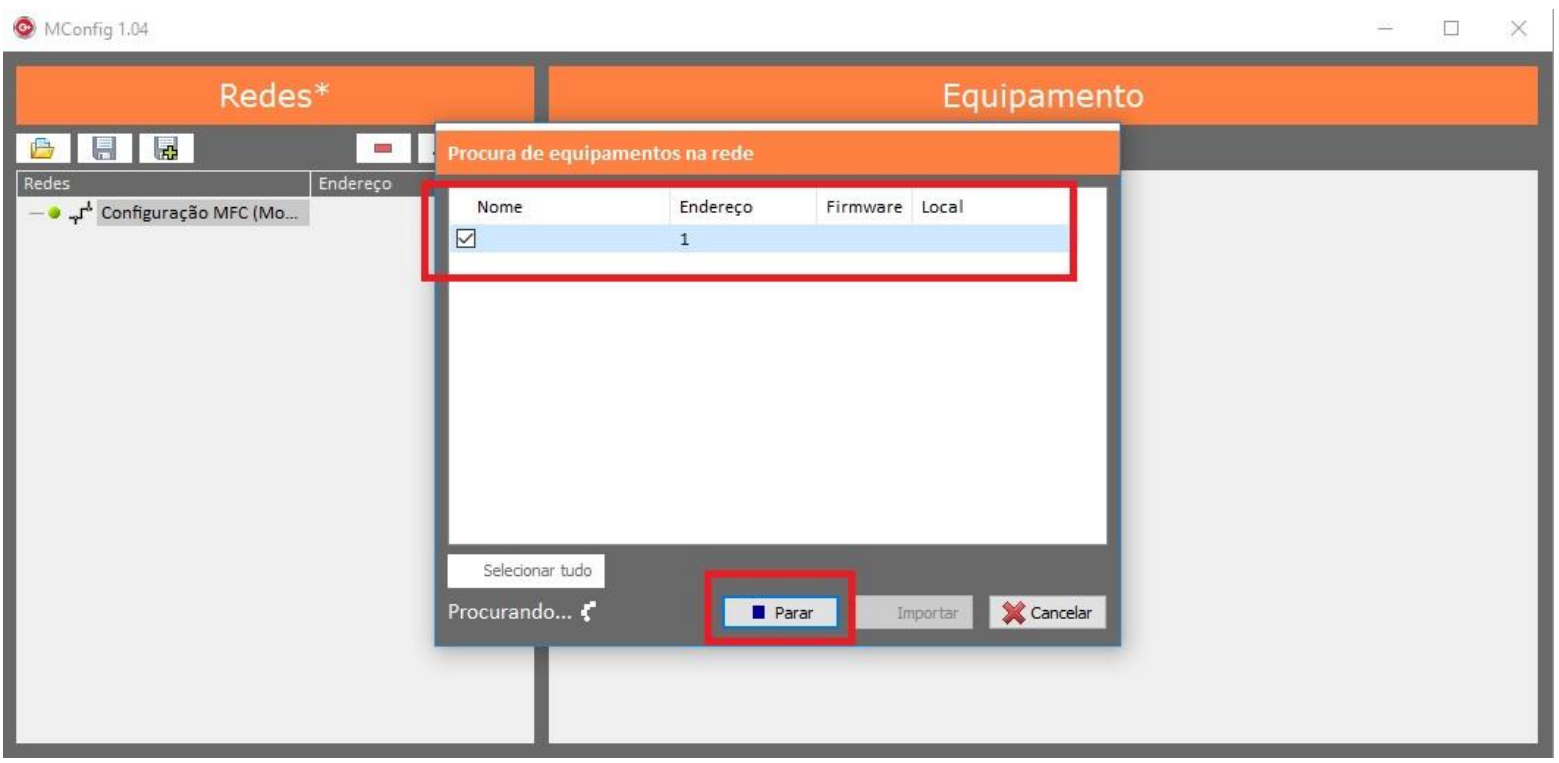

6. Detener: Selecciona el equipo y haz clic en "Parar".

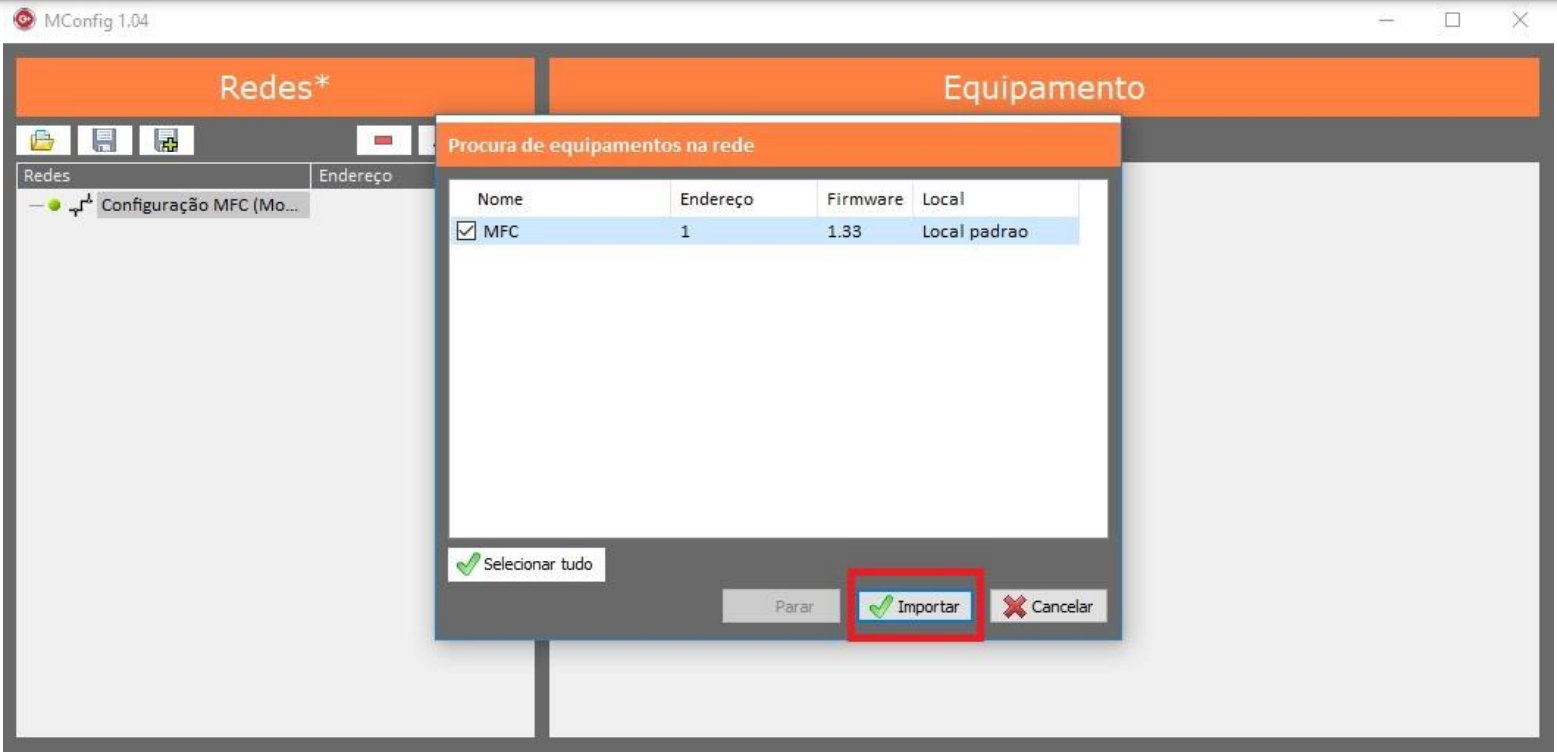

7. Importar: Haz clic en "Importar" y luego en "Ok".

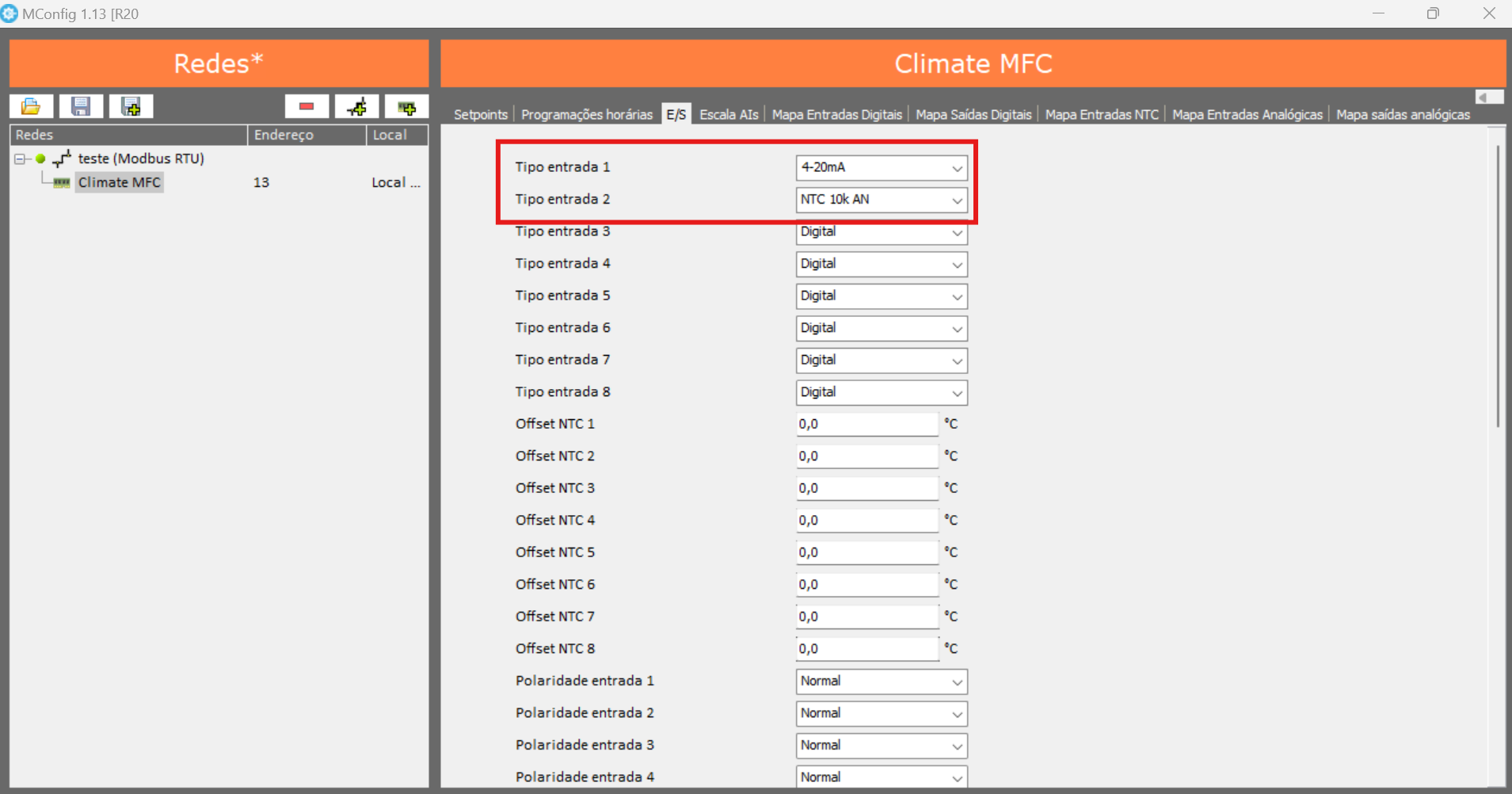

8. Seleccionar el tipo de entrada: En el menú "E/S", selecciona el tipo de entrada del sensor conectado. Selecciona 4-20mA para el sensor de humedad y NTC 10k AN para el sensor de temperatura.

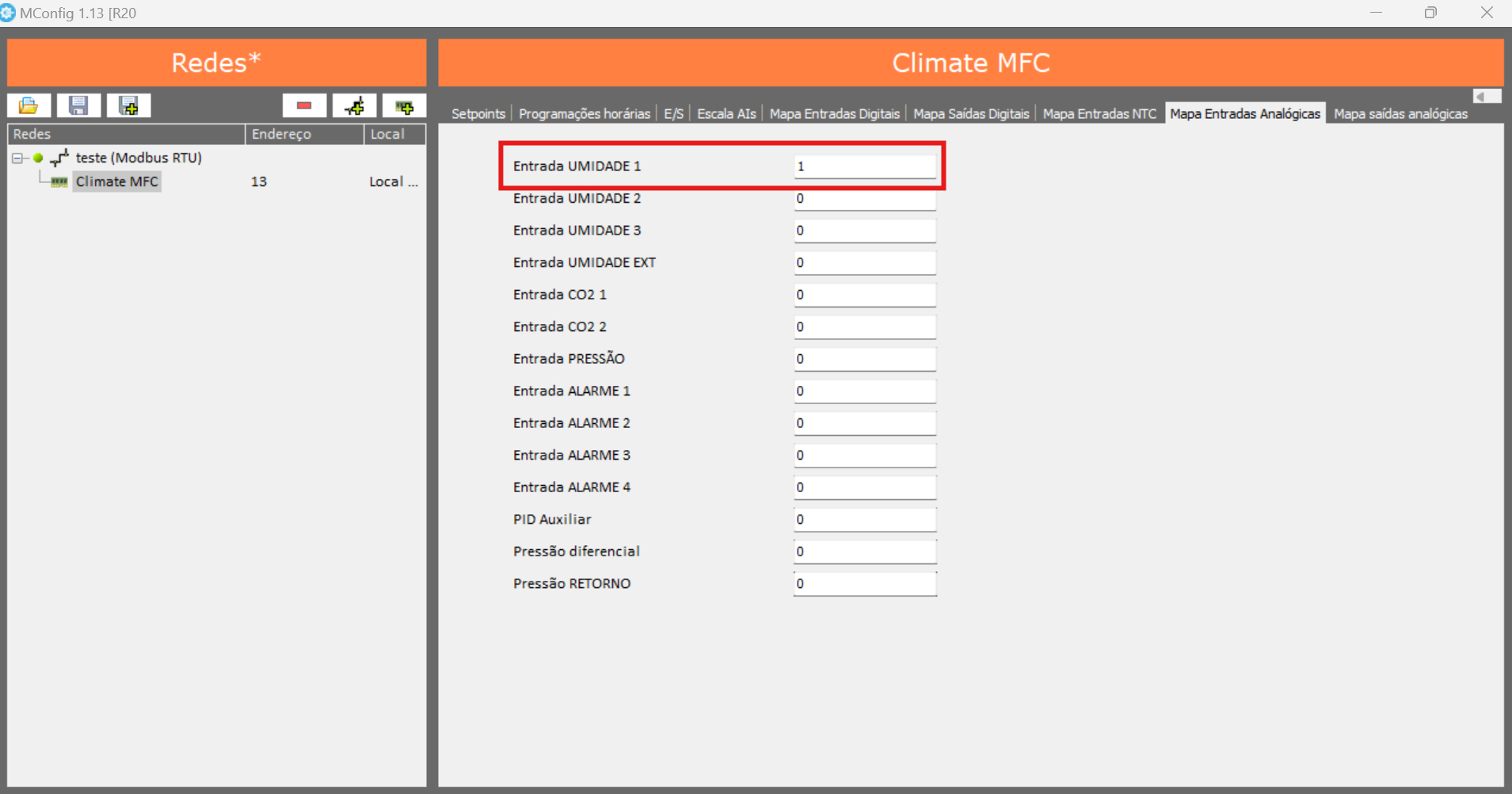

9. Mapear la entrada de humedad: En la pestaña "Mapa Entradas Analógicas", selecciona el número de la entrada donde está conectado el sensor de humedad.

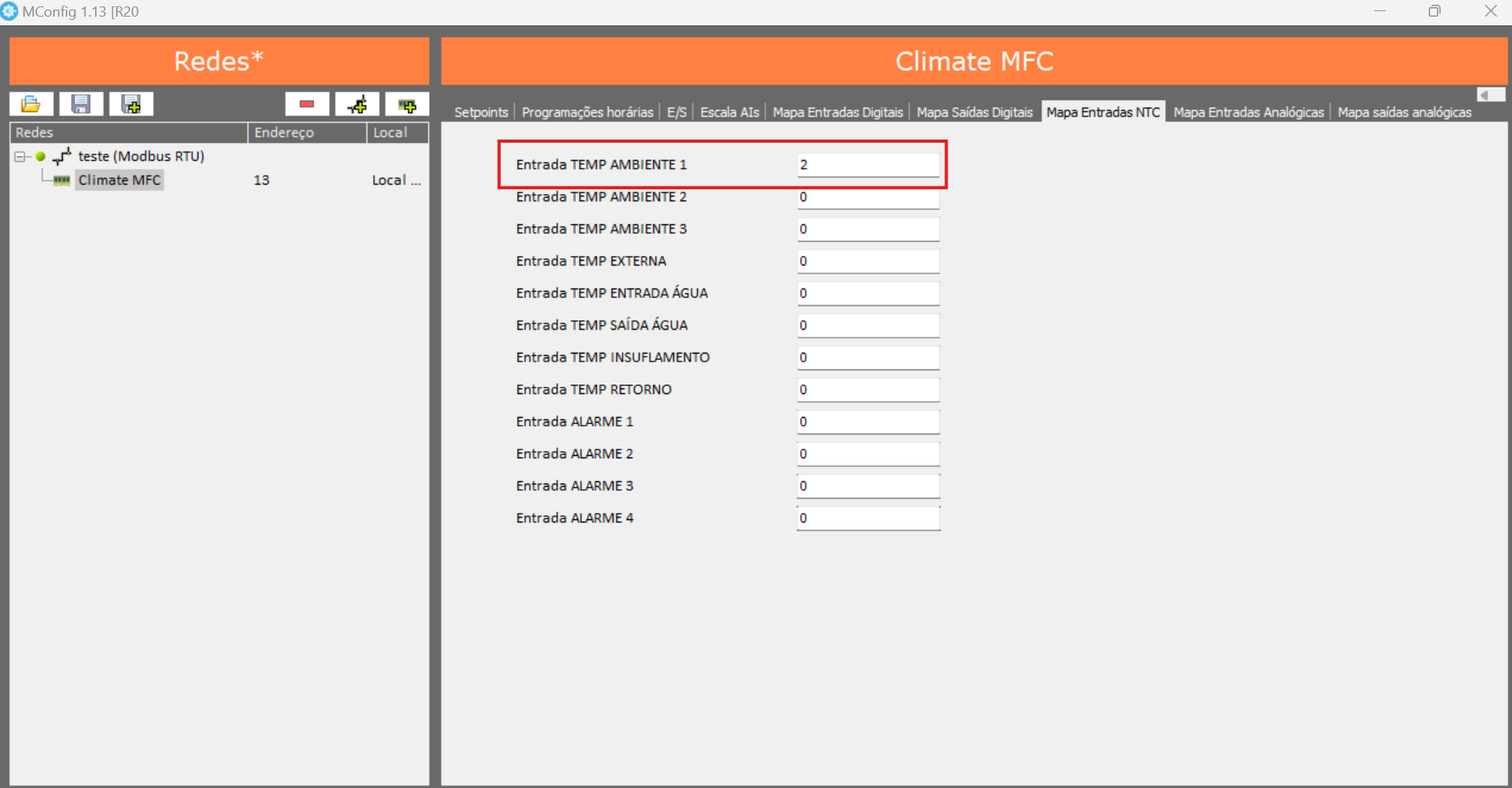

10. Mapear la entrada de temperatura: En la pestaña "Mapa Entradas NTC", selecciona el número de la entrada donde está conectado el sensor de temperatura.

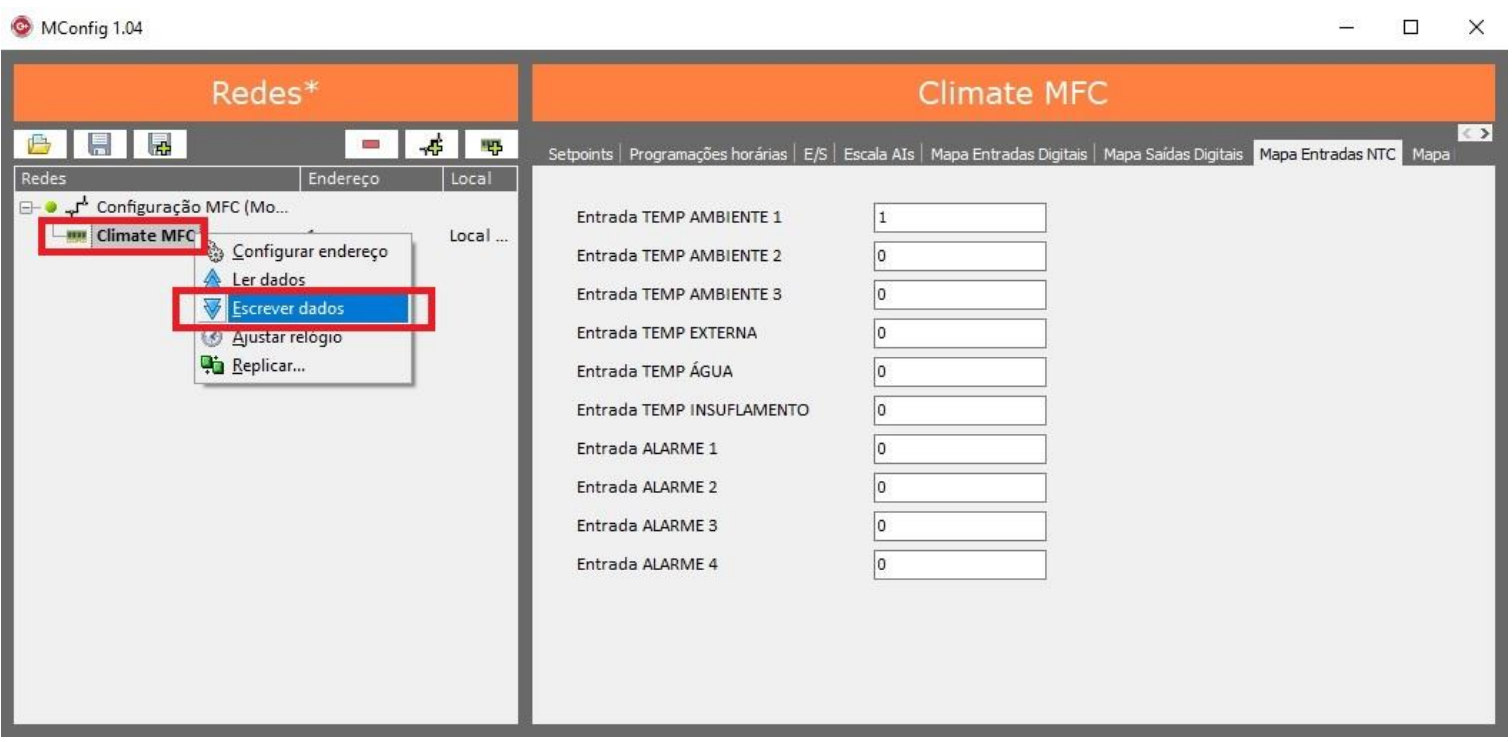

11. Escribir datos: Después de finalizar las configuraciones, haz clic con el botón derecho del mouse sobre "Climate MFC" y selecciona "Escrever dados" para guardar las configuraciones en el controlador.
