Guia de Comissionamento do M-JACE-8000/M-JACE-9000/M-EDGE-10

Criada por Gabriel Volpato, Modificado em Qua, 11 Dez, 2024 na (o) 10:29 AM por Gabriel Volpato

Este artigo aborda o processo de comissionamento de um gerenciador M-JACE-8000/M-EDGE-10. Este procedimento deve ser realizado em toda unidade nova de M-JACE-8000/9000.


PRÉ-REQUISITOS


  • PowerB deve estar aberto e o serviço Niagara deve estar rodando nos Serviços do Windows;
  • M-JACE-8000/M-JACE-9000/M-EDGE-10 deve estar energizado e conectado via cabo Ethernet (RJ-45) entre porta Ethernet principal e computador;
  • Computador deve estar na mesma faixa de IP do M-JACE-8000 (10.1.1.xxx);
  • Caso seja um M-EDGE-10 O IP padrão é 192.168.1xx.xxSendo xx.xx os últimos quatro dígitos do número de série do mesmo.
  • Caso seja um M-JACE-9000 O IP padrão é 192.168.1.140.


1. ABRINDO A CONEXÃO COM A PLATFORM DO M-JACE-8000

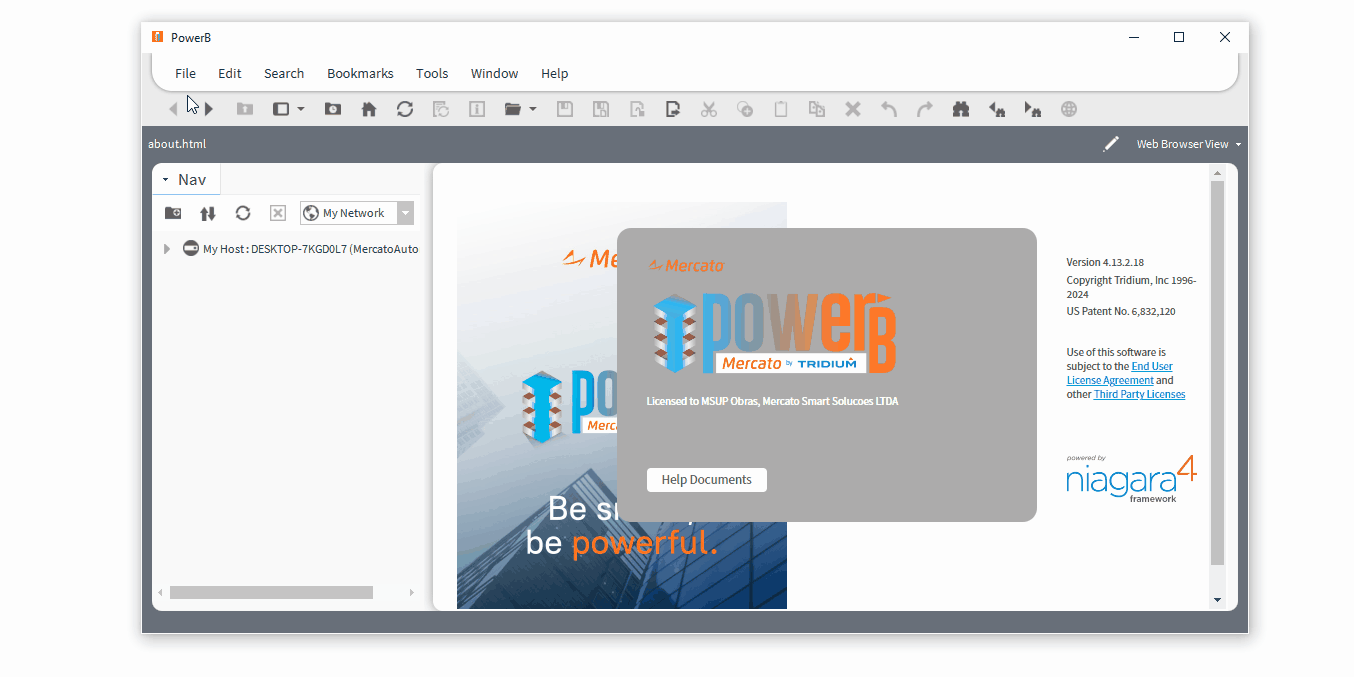

  • No PowerB, clicar em File -> Open -> Open Platform;
  • No campo em branco, digitar o IP padrão de fábrica 10.1.1.240 do M-JACE-8000;
  • O username padrão e password padrão é config para ambos*;
  • Criar um passphrase com no mínimo 10 caracteres, um número, uma letra maiúscula e uma letra minúscula (máximo 64 caracteres);
  • Criar um novo username e uma password para a PlatformA password deve ter no mínimo 10 caracteres, um número, uma letra maiúscula e uma letra minúscula (máximo 64 caracteres).


*No caso do M-JACE-9000, o user e password são respectivamente admin/admin


*No caso do M-EDGE-10, o user e password são respectivamente tridium/niagara

2. INICIANDO O COMMISSIONING WIZARD


  • Clicar em Platform Administration;
  • Clicar em Commissioning para abrir o Commissioning Wizard*;
  • Selecionar as opções [Sync with my local system date and time] e [Configure TCP/IP network settings];
  • Selecionar a opção [Install .......... from the license server]. A licença será automaticamente descarregada no M-JACE-8000**;
  • Em Enabled Runtime Profilesselecionar as opções [UX: Module JARs having lightweight HTML5+JavaScript+CSS user interface only.] e [WB: Module JARs having Workbench or Workbench Applet user interface classes.]***.


*Para mais detalhes das opções que aparecem dentro do Wizard de Comissionamento, verificar as observações finais deste artigos.


**Para utilizar essa opção, é necessário acesso à internet. Caso não seja possível acesso à internet, entrar em contato com o suporte@mercatoautomacao.com.br ou pelo (51) 3115-9890 (somente mensagens via Whatsapp).


***O módulo UX é responsável por fornecer a interface web do M-JACE-8000 e demais funcionalidades relacionadas ao HTML5. O módulo WB é responsável por fornecer algumas interfaces para o usuário do Workbench (PowerB).

3. SELECIONANDO OS MÓDULOS PARA O M-JACE-8000


Nesta etapa é onde é feita a seleção dos módulos que serão instalados na memória do M-JACE-8000. É recomendável selecionar apenas os módulos necessários para o projeto/obra. Selecionar todos os módulos não é uma boa ideia devido a limitação de memória do M-JACE-8000. Caso necessário, é possível  instalar módulos adicionais após o comissionamento finalizar.


  • Selecionar os módulos que serão instalados no M-JACE-8000*;
  • Configurar as interfaces de rede Ethernet da porta principal e secundária (opcional);
  • Revisar as configurações e módulos que serão instalado;
  • Aguardar o processo de comissionamento finalizar e esperar o M-JACE-8000 reiniciar. Este processo leva em média 10 minutos**. O processo estará concluído quando for possível se conectar na Platform.

*Notar que ao selecionar módulos -rt, os módulos -ux e -wb são automaticamente selecionados. Isso acontece porque estes módulos foram selecionados em Enabled Runtime Profiles no passo 2.


**Dependendo da quantidade de módulos instalados, pode levar até 20 minutos para o M-JACE-8000 concluir o processo de comissionamento.


IMPORTANTE: NÃO REMOVER A ALIMENTAÇÃO DURANTE O PROCESSO DE COMISSIONAMENTO.



OBSERVAÇÕES FINAIS



SOBRE O COMISSIONAMENTO DO M-JACE-9000


As únicas diferenças no comissionamento do JACE9000 para o JACE8000 são o IP default que é 192.168.1.140 e as credenciais de acesso que são admin/admin para o username/password respectivamente.



SOBRE O COMISSIONAMENTO DO M-EDGE-10


O M-EDGE-10 vem pré comissionado de fábrica, podendo ser inteiramente programado pelo Niagara Web Launcher. No entanto, é possível seguir o processo neste tutorial para o M-EDGE-10. As únicas diferenças são as credenciais de acesso iniciais e o IP padrão que é derivado do número de série do M-EDGE-10.



SOBRE O COMMISSIONING WIZARD


  • [Request or install software licenses]: Instala ou solicita a licença para o M-JACE-8000. Opção pré-selecionada e read-only em qualquer unidade nova;
  • [Set enabled runtime profiles]: Habilita o funcionamento dos módulos RT, UX e WB. Esta opção é pré-selecionada e read-only em qualquer unidade nova;
  • [Install a station from the local computer]seleciona uma Statiodo computador local para o processo de comissionamento. Esta opção pré-seleciona os módulos com os quais a Station seleciona fora comissionada. Requer que o usuário digite a passphrase da station;
  • [Install lexicon to support additional languages]:  Opção para instalar arquivos de conjuntos lexicon (alternativa dos módulos lexicon). Normalmente esta opção não é selecionada pois é recomendado utilizar os módulos lexicon no PowerB N4;
  • [Install/upgrade modules]: Instala/atualiza os módulos. Esta opção sempre é pré-selecionada  no Comissionamento;
  • [Install/upgrade core software from distribution files]: Instala/atualiza o core do M-JACE-8000 para a versão atual. Em unidades novas esta opção é pré-seleciona e read-only
  • [Sync with my local system time and date]: Sincroniza o relógio interno (RTC) do M-JACE-8000 com o relógio do computador;
  • [Configure TCP/IP network settings]: Configura as interfaces das portas Ethernet do M-JACE-8000;
  • [Configure additional platform daemon users]: Cria usuários com privilégios de administrador para a platform.
