Replicando Telas Gráficas no PowerB

Este artigo aborda os passos para se replicar corretamente telas gráficas no PowerB através do processo de relativização de PX.

Duplicar telas gráficas no PowerB não é simplesmente uma questão de clicar no componente que contém a PX e -> "Duplicate" ou um CTRL+C, CTRL+V. Isso irá de fato duplicar a tela gráfica, mas as ords ainda serão as do componente anterior. Então é preciso relativizar as ords da PX para que ela utilize os pontos respectivos aos componentes.

Este artigo utilizará uma tela gráfica de um Fancoil.

PRÉ-REQUISITOS

• Ter uma tela gráfica já criada que servirá de 'modelo' para as demais;
• Os pontos precisam ter exatamente o mesmo nome em todos os componentes que utilizarão a tela replicada;
• Noções básicas de navegação e criação de telas gráficas no PowerB.

ESTRUTURAÇÃO E TELA MODELO

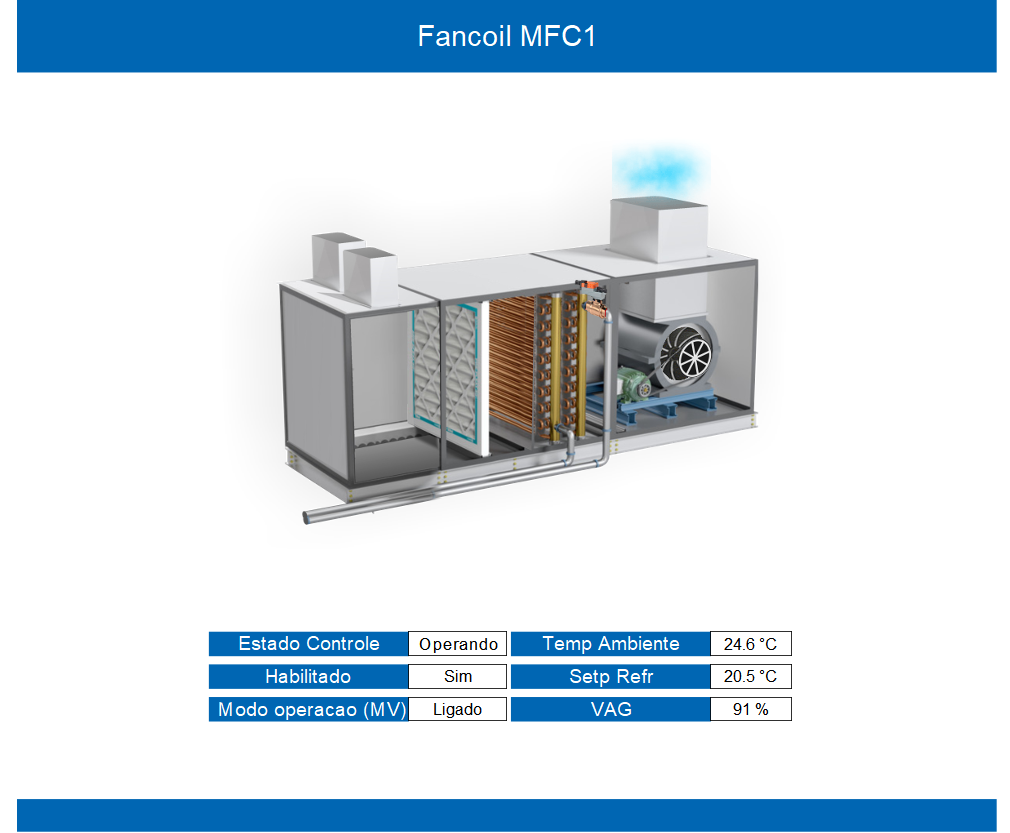

A tela modelo será a seguinte:

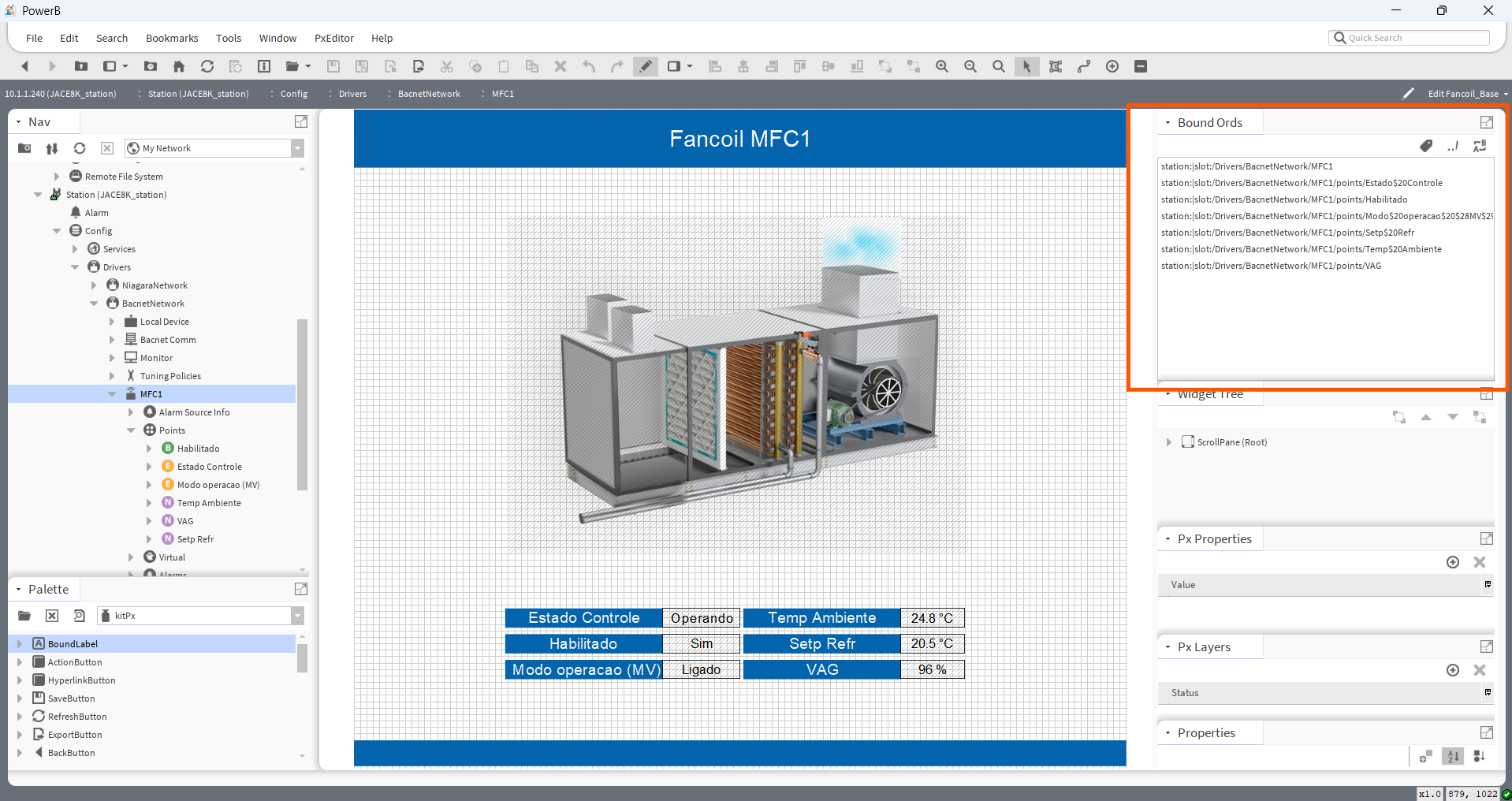

No modo edição, notar a seção Bound Ords no canto superior direito da tela. A seção Bound Ords mostra todos os pontos que estão sendo utilizados pelo arquivo .px.

Note a estruturação de uma ord nessa PX:

station:|slot:/Drivers/BacnetNetwork/MFC1/points/Habilitado

Um ponto que se encontra em um Driver de Comunicação (nesse caso, um driver BACnet) geralmente tem a seguinte estrutura:

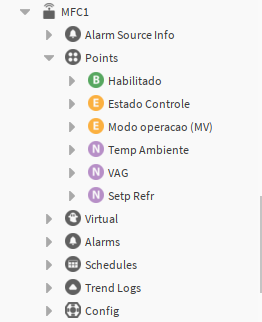

O device MFC1 contém várias pastas, uma delas sendo a pasta Points que é um container dos objetos BACnet do dispositivo.

A relativização dos pontos deste MFC para essa tela gráfica irá resultar em:

• slot:
• slot:points/Habilitado
• slot:points/Estado$20Controle
• slot:points/Modo$20operacao$20$28MV$29
• slot:points/Temp$20Ambiente
• slot:points/Setp$20Refr

Obs.: O PowerB interpreta alguns caracteres especiais como espaços em branco com $20. Outros caracteres especiais são interpretados com outros símbolos.

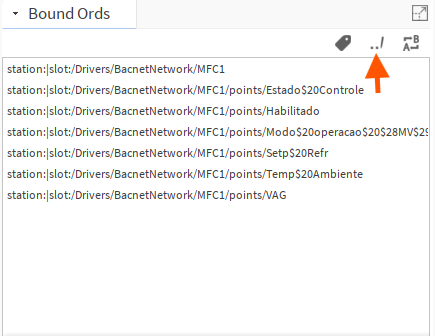

A maneira mais fácil para relativizar a PX é simplesmente clicar no ícone do meio na seção Bound Ords:

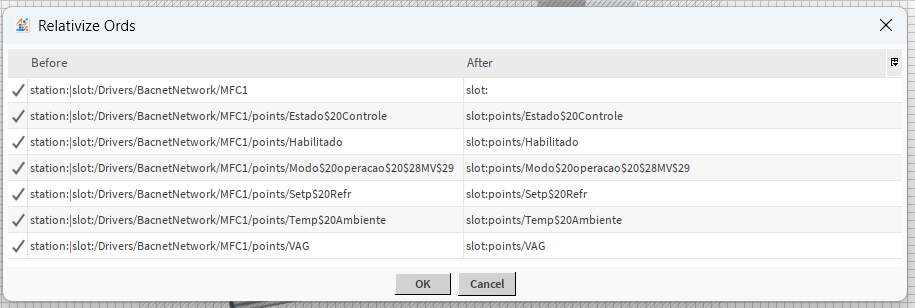

A janela de Relativize Ords vai aparecer mostrando a estrutura das ords antes e depois:

Clique em OK para aceitar a relativização.

O que a relativização fez nesse caso é dizer para PX "Utilize os pontos a partir do componente que você está"

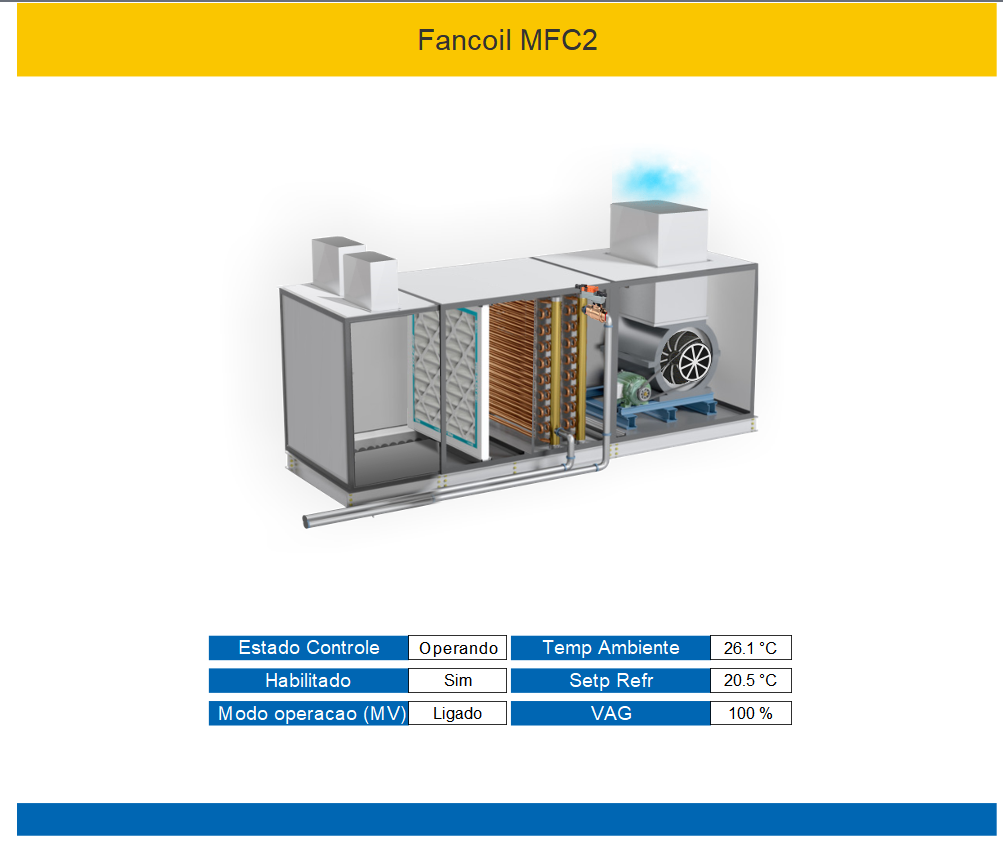

Com a relativização feita, agora ao duplicar o Device, os widgets/Bound labels na PX serão deste novo device. Qualquer alteração nessa PX irá afetar todos os componentes que a usa.

Obs.: Não esqueça de alterar as configurações de comunicação do device duplicado dentro da station. Duplicate também duplica todas as configurações originais do device, como device ID, IP e MAC do device original.

Obs.2: A relativização pode ser feita manualmente também, editando manualmente as ords, seguindo a lógica aplicada pela janela de Relativize Ords.

FAQ

1. A PX que eu quero relativizar não está em dentro de um device num driver de comunicação. O que precisaria mudar pra relativizar com sucesso?

R. Na imagem acima, o ponto está diretamente abaixo da pasta MFC, então para este caso, bastaria remover points/ o que resultaria na ord slot:TempAmbiente.

2. Já tenho devices criados na station. Não quero ter que exclui-los para utilizar Duplicate.

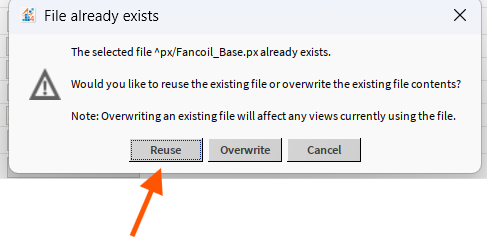

R. Nesses casos, você pode simplesmente criar a PX em cima do device com Views -> New View e em View Name usar exatamente o nome da .px que foi relativizada. Ao clicar em OK, selecionar a opção Reuse.
