Guía de Comisionamiento del M-JACE-8000/M-JACE-9000/M-EDGE-10

Creada por Luiza Holtz, Modificado el Vie., 3 Ene. a las 10:16 A. M. por Luiza Holtz

Este artículo aborda el proceso de comisionamiento de un gestor M-JACE-8000/M-EDGE-10. Este procedimiento debe ser realizado en cada unidad nueva de M-JACE-8000/9000.

REQUISITOS PREVIOS

PowerB debe estar abierto y el servicio Niagara debe estar en ejecución en los Servicios de Windows;
El M-JACE-8000/M-JACE-9000/M-EDGE-10 debe estar energizado y conectado mediante un cable Ethernet (RJ-45) entre el puerto Ethernet principal y el computador;
El computador debe estar en el mismo rango de IP que el M-JACE-8000 (10.1.1.xxx);
Si es un M-EDGE-10, la IP predeterminada es 192.168.1xx.xx. Siendo xx.xx los últimos cuatro dígitos del número de serie del dispositivo.
i es un M-JACE-9000, la IP predeterminada es 192.168.1.140.

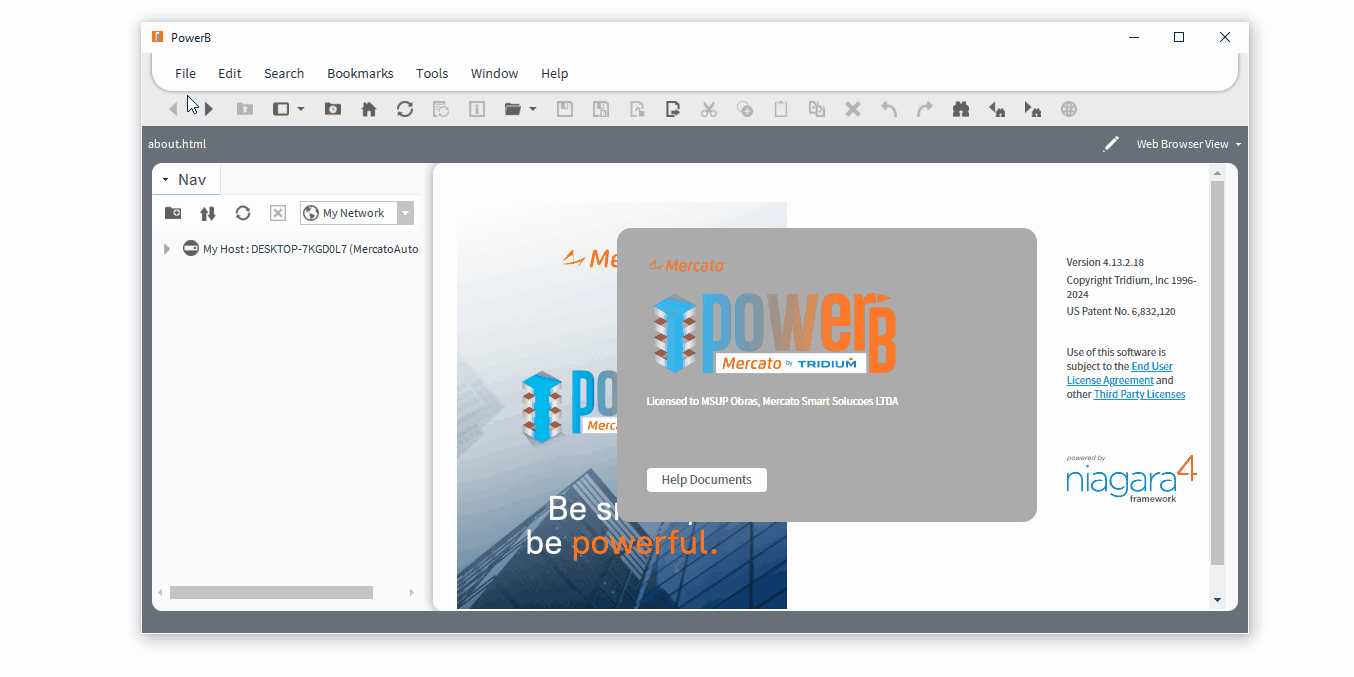

1. ABRIR LA CONEXIÓN CON LA PLATAFORM DEL M-JACE-8000

En PowerB, hacer clic en File -> Open -> Open Platform;
En el campo en blanco, ingresar la IP predeterminada de fábrica 10.1.1.240 del M-JACE-8000;
El username y password predeterminado son config para ambos*;
Crear una passphrase con al menos 10 caracteres, un número, una letra mayúscula y una letra minúscula (máximo 64 caracteres);
Crear un nuevo username y una nueva password para la plataform. La password debe tener al menos 10 caracteres, un número, una letra mayúscula y una letra minúscula (máximo 64 caracteres).

*En el caso del M-JACE-9000, el usuario y la contraseña son respectivamente admin/admin

*En el caso del M-EDGE-10, el usuario y la contraseña son respectivamente tridium/niagara

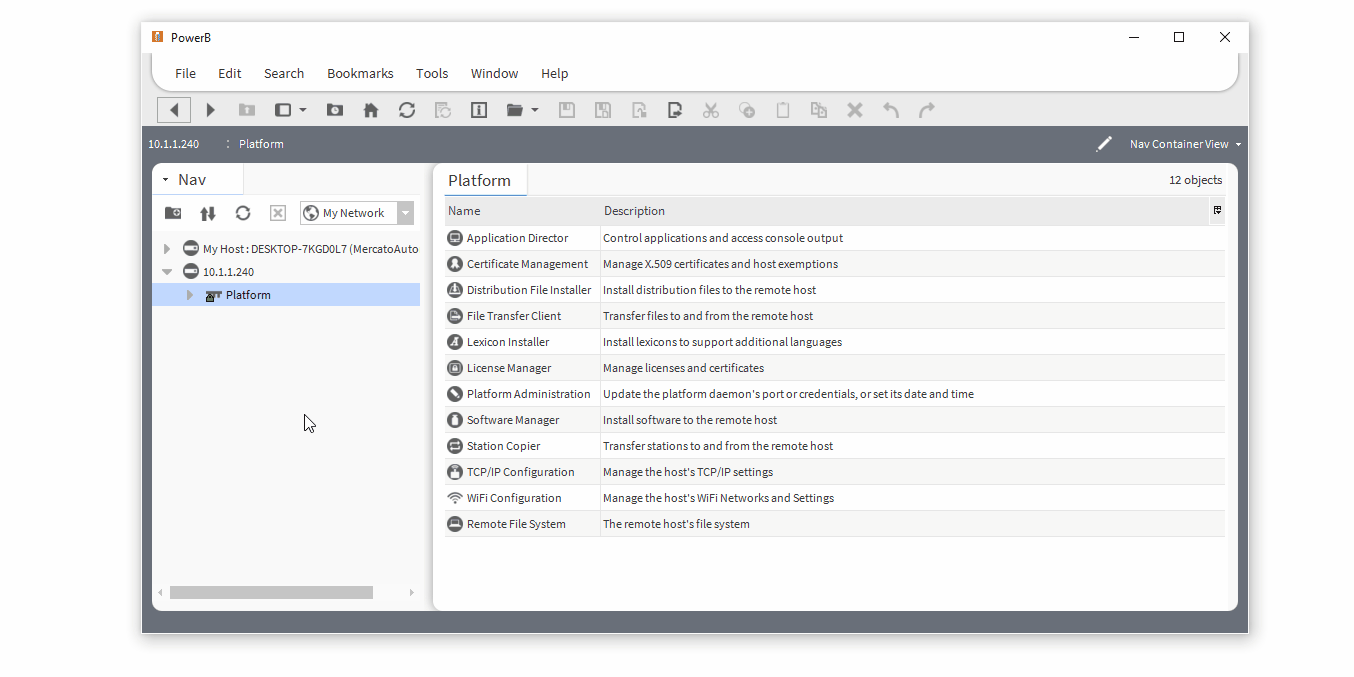

2. INICIANDO EL COMMISSIONING WIZARD

Hacer clic en Platform Administration;
Hacer clic en Commissioning para abrir el Commissioning Wizard*;
Seleccionar las opciones [Sync with my local system date and time] y [Configure TCP/IP network settings];
Seleccionar la opción [Install .......... from the license server]. La licencia se descargará automáticamente en el M-JACE-8000**;
En Enabled Runtime Profiles, seleccionar las opciones [UX: Module JARs having lightweight HTML5+JavaScript+CSS user interface only.] y [WB: Module JARs having Workbench or Workbench Applet user interface classes.]***.

*Para más detalles de las opciones que aparecen dentro del Wizard de Comisionamiento, consultar las observaciones finales de este artículo.

**Para utilizar esta opción, se requiere acceso a internet. Si no es posible acceder a internet, contactar suporte@mercatoautomacao.com.br o al (51) 3115-9890 (solo mensajes vía Whatsapp).

***El módulo UX es responsable de proporcionar la interfaz web del M-JACE-8000 y otras funcionalidades relacionadas con HTML5. El módulo WB es responsable de proporcionar algunas interfaces para el usuario de Workbench (PowerB).

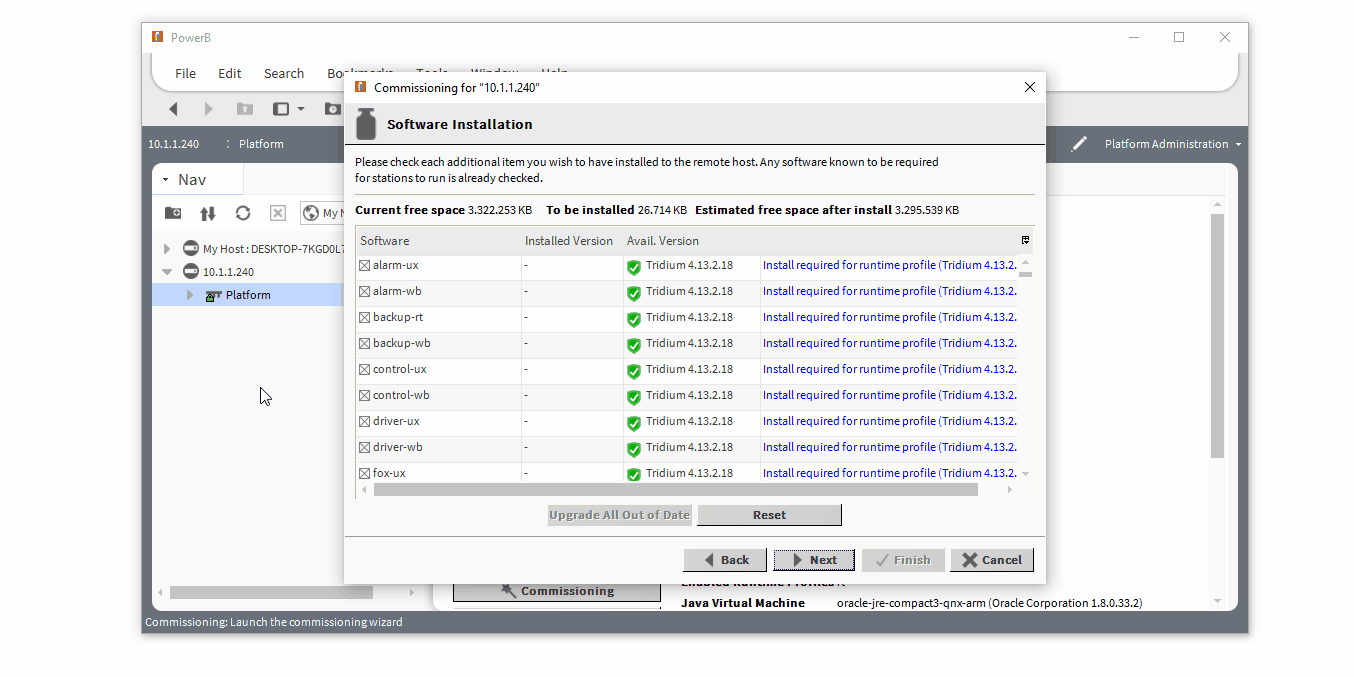

3. SELECCIONANDO LOS MÓDULOS PARA EL M-JACE-8000

En esta etapa se realiza la selección de los módulos que se instalarán en la memoria del M-JACE-8000. Se recomienda seleccionar solo los módulos necesarios para el proyecto/obra. Seleccionar todos los módulos no es una buena idea debido a la limitación de memoria del M-JACE-8000. Si es necesario, se pueden instalar módulos adicionales después de finalizar el comisionamiento.

Seleccionar los módulos que se instalarán en el M-JACE-8000*;
Configurar las interfaces de red Ethernet del puerto principal y secundario (opcional);
RRevisar las configuraciones y módulos que se instalarán;
Esperar a que finalice el proceso de comisionamiento y esperar que el M-JACE-8000 se reinicie. Este proceso tarda en promedio 10 minutos**. El proceso se completará cuando sea posible conectarse a la Platform.

*Al seleccionar los módulos -rt, los módulos -ux y -wb se seleccionan automáticamente. Esto ocurre porque estos módulos fueron seleccionados en Enabled Runtime Profiles en el paso 2.

**Dependiendo de la cantidad de módulos instalados, el proceso de comisionamiento puede tardar hasta 20 minuto

IMPORTANTE: NO APAGAR LA ALIMENTACIÓN DURANTE EL PROCESO DE COMISIONAMIENTO.

OBSERVACIONES FINALES

SOBRE EL COMISIONAMIENTO DEL M-JACE-9000

Las únicas diferencias en el comisionamiento del JACE9000 respecto al JACE8000 son la IP predeterminada, que es 192.168.1.140, y las credenciales de acceso, que son admin/admin para el nombre de usuario/contraseña, respectivamente.

SOBRE EL COMISIONAMIENTO DEL M-EDGE-10

El M-EDGE-10 viene pre-comisionado de fábrica y puede ser completamente programado a través del Niagara Web Launcher. Sin embargo, es posible seguir el proceso en este tutorial para el M-EDGE-10. Las únicas diferencias son las credenciales de acceso iniciales y la IP predeterminada, que es derivada del número de serie del M-EDGE-10.

SOBRE EL COMMISSIONING WIZARD

[Request or install software licenses]: Instala o solicita la licencia para el M-JACE-8000. Opción pre-seleccionada y solo lectura en cualquier unidad nueva;
[Set enabled runtime profiles]: Habilita el funcionamiento de los módulos RT, UX y WB. Esta opción es pre-seleccionada y solo lectura en cualquier unidad nueva;
[Install a station from the local computer]: Selecciona una station del computador local para el proceso de comisionamiento. Esta opción pre-selecciona los módulos con los que la station seleccionada fue comisionada. Requiere que el usuario ingrese la passphrase de la station;
[Install lexicon to support additional languages]: Opción para instalar archivos de conjuntos lexicográficos (alternativa de los módulos lexicón). Normalmente esta opción no se selecciona, ya que se recomienda usar los módulos lexicón en PowerB N4;
[Install/upgrade modules]: Instala/actualiza los módulos. Esta opción siempre está pre-seleccionada en el Comisionamiento;
[Install/upgrade core software from distribution files]: Instala/actualiza el core del M-JACE-8000 a la versión actual. En unidades nuevas, esta opción está pre-seleccionada y es read-only;
[Sync with my local system time and date]: Sincroniza el reloj interno (RTC) del M-JACE-8000 con el reloj del computador;
[Configure TCP/IP network settings]: Configura las interfaces de los puertos Ethernet del M-JACE-8000;
[Configure additional platform daemon users]: Crea usuarios con privilegios de administrador para la plataforma.
