Integrando M-JACEs/M-EDGE-10 no supervisório PowerB N4

Este artigo aborda como adicionar M-JACEs (8000/9000) e M-EDGE-10 no supervisório PowerB N4 através de uma conexão Niagara.

PRÉ-REQUISITOS

• PowerB deve estar aberto e o serviço Niagara deve estar em execução nos Serviços do Windows;
• M-JACE-8000/9000/M-EDGE-10 deve estar energizado e o processo de comissionamento deve ter sido realizado;

• A licença do supervisor deve ser ao menos M-SUP-1 (para uma conexão Niagara)*.

*Uma licença M-SUP-DEMO também pode ser utilizada.

1. CRIAR UM USUÁRIO PARA A STATION DO SUPERVISÓRIO

Uma boa prática é criar um usuário exclusivo cuja função será apenas acessar a station do gerenciador.

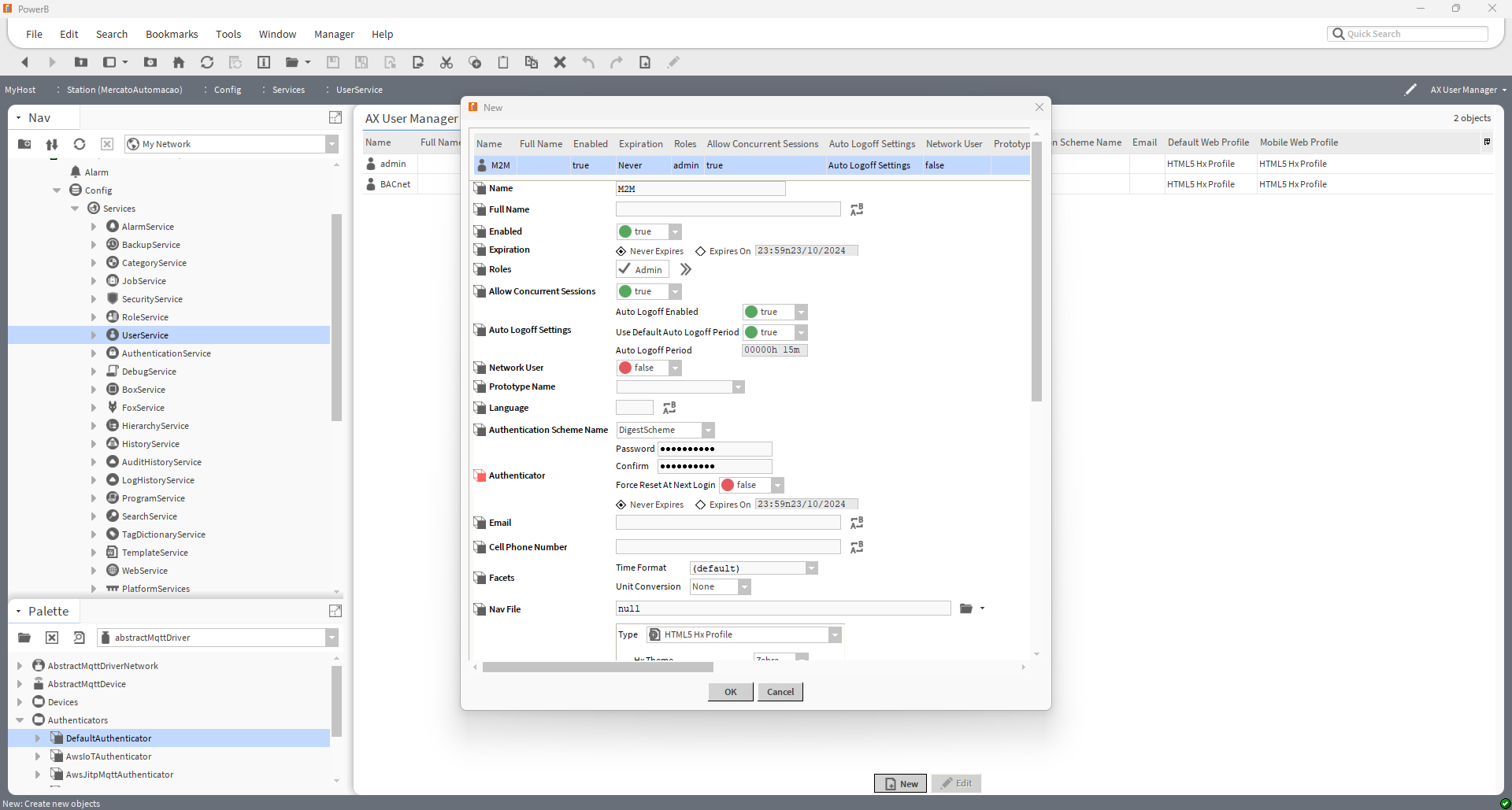

• Abrir Services -> UserService -> New;
• Criar um novo usuário de acesso à Station (Ex. M2M);

• Atribuir o role (papel) de Admin para o novo usuário e criar uma senha;

2. CRIAR UM USUÁRIO PARA A STATION DO M-JACE/M-EDGE

Criar um usuário exclusivo cuja função será apenas acessar a station do supervisor.

• Abrir Services -> UserService -> New;

• Criar um novo usuário de acesso à Station (Ex. M2M);

• Atribuir o role (papel) de Admin para o novo usuário e criar uma senha;

3. IMPORTANDO A STATION DO SUPERVISOR NO M-JACE/M-EDGE

• Expandir a station -> Drivers -> NiagaraNetwork;

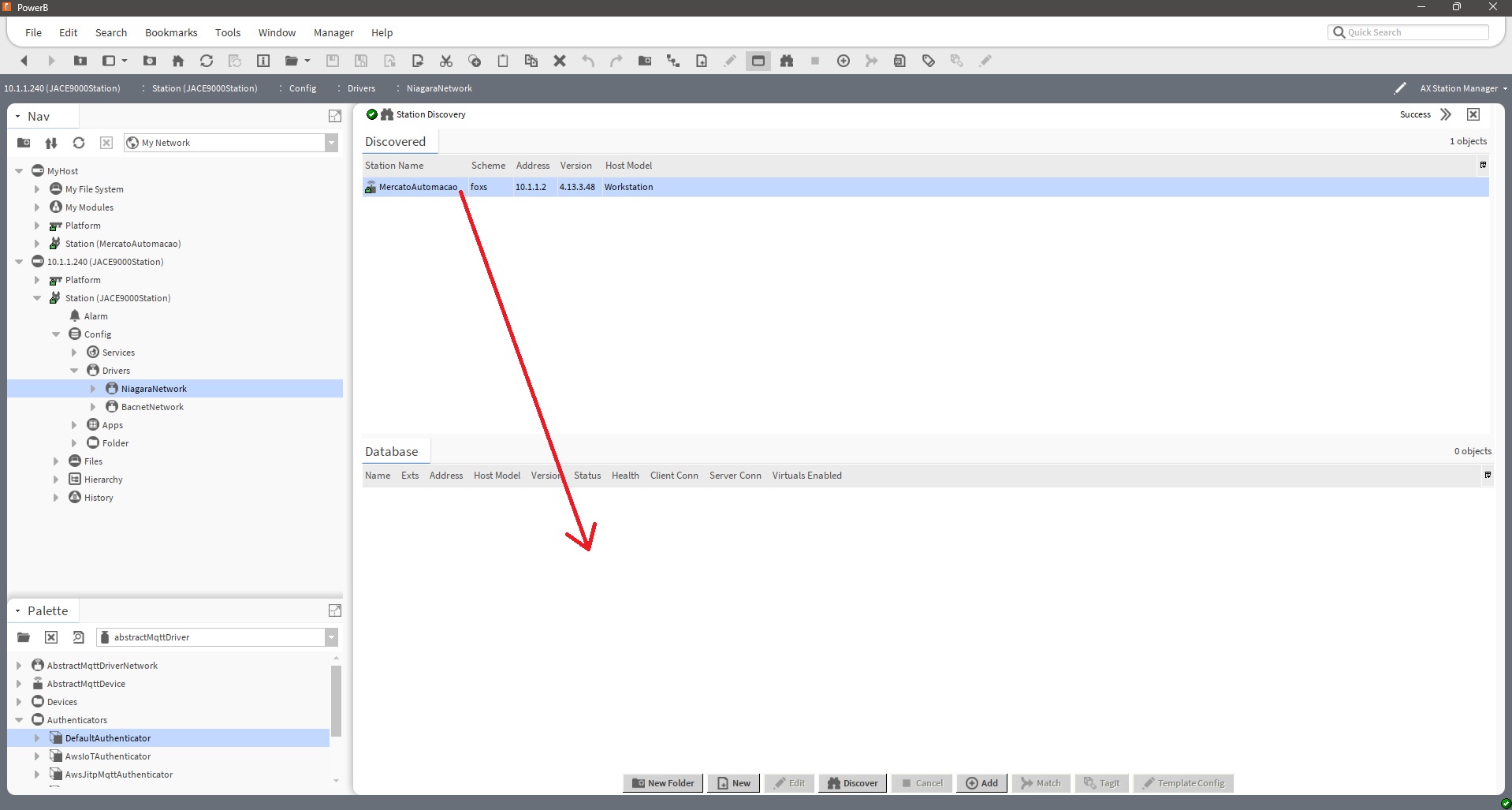

• Clicar em Discover. A station do supervisor deverá aparecer (caso não, desabilitar o firewall do computador ou criar uma regra de exceção);
• Arrastar a station para o Database;

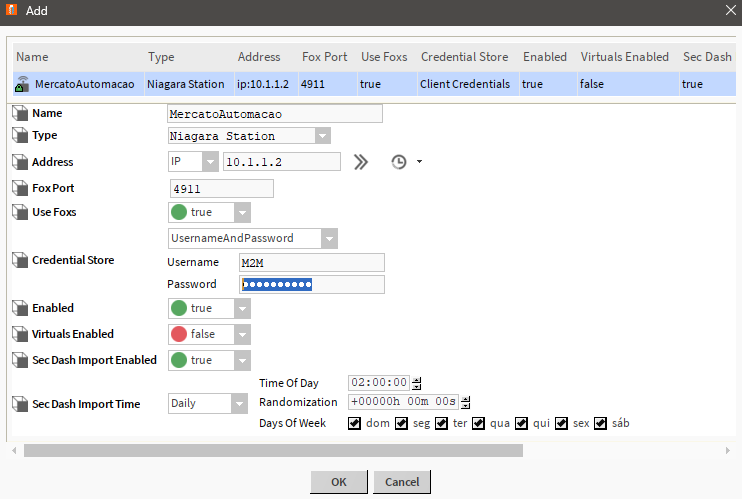

• Informar as credenciais da Station do supervisor e clicar em OK;

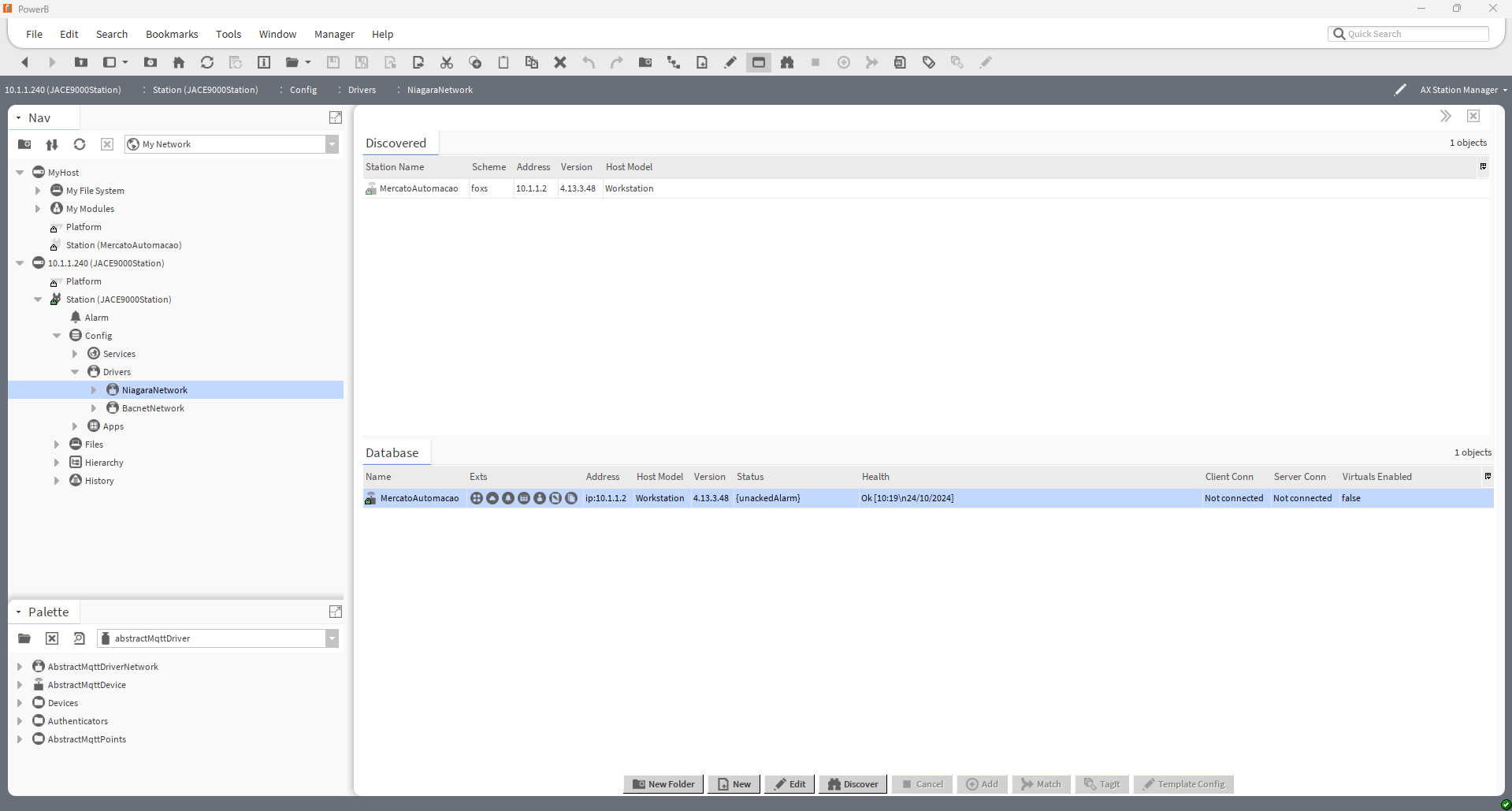

• O campo Health vai retornar como Fail. Para forçar a conexão, botão direito na Station -> Actions -> Ping;

• Expandir o campo Health e verificar o erro que retorna. Não existe um certificado válido que autentifique a conexão entre Gerenciador e Supervisor;

• Navegar até PlatformServices -> CertManagerService;
• Na aba Allowed Hosts, clicar em Approve para validar o certificado auto gerado;
• Retornar para o NiagaraNetwork da Station e depois em Actions -> Ping. O Campo Health deverá retornar como Ok;

4. VALIDANDO A CONEXÃO NO SUPERVISOR

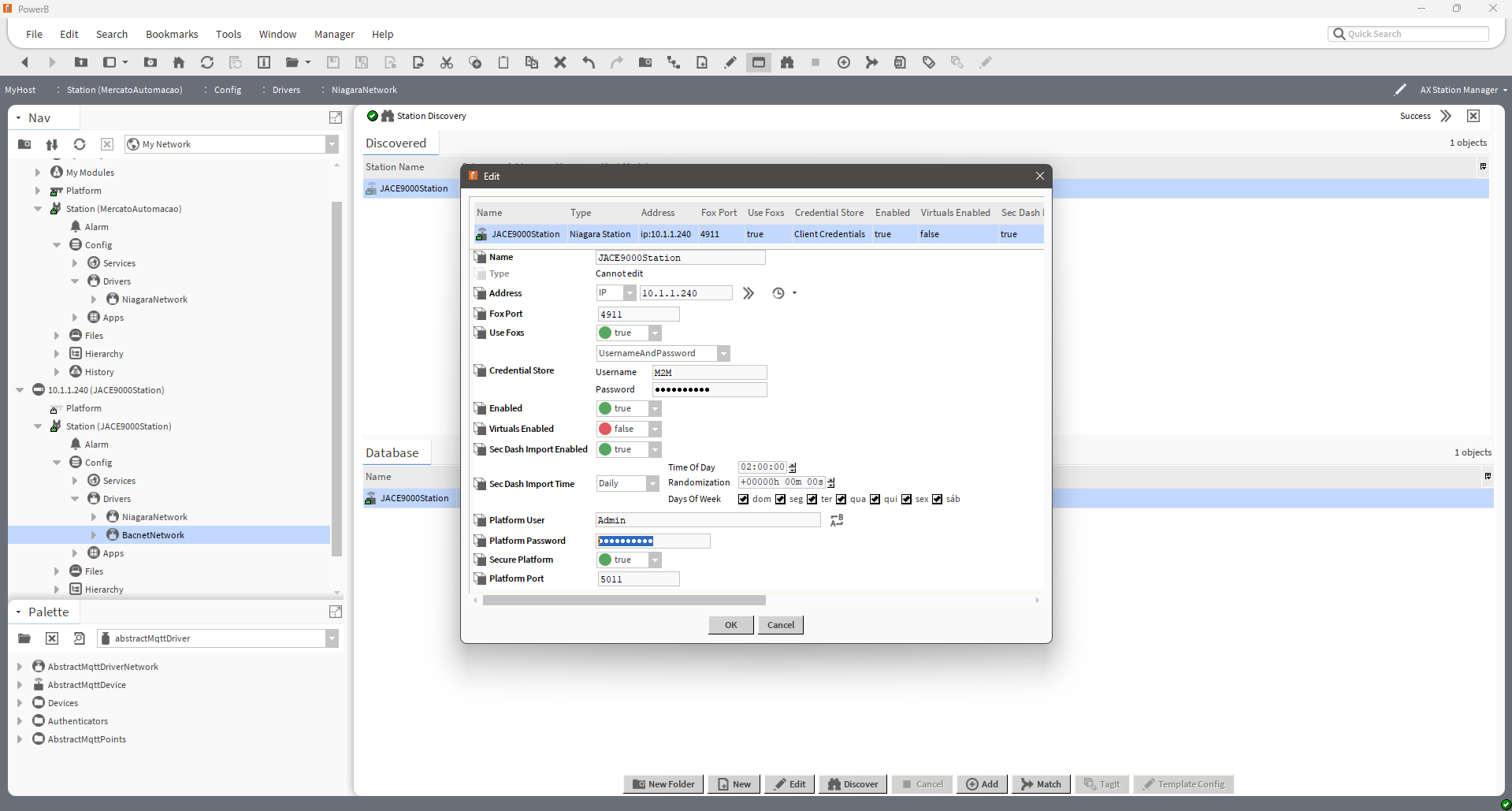

• Abrir o NiagaraNetwork da Station do supervisor e clicar duas vezes na Station do gerenciador dentro do Database;
• Informar as credenciais do usuário com papel de Admin na Station e da Platform do gerenciador e clicar em OK;

• Forçar a conexão clicando na Station -> Actions -> Ping. O campo Health irá retornar em Fail acusando que não há um certificado válido entre Supervisor e Gerenciador;

• Navegar até PlatformServices -> CertManagerService;
• Na aba Allowed Hosts, clicar em Approve para validar os certificados auto gerados;
• Retornar para o NiagaraNetwork da Station e depois em Actions -> Ping. O Campo Health deverá retornar como Ok;

5. IMPORTANDO PONTOS DO GERENCIADOR NO SUPERVISOR

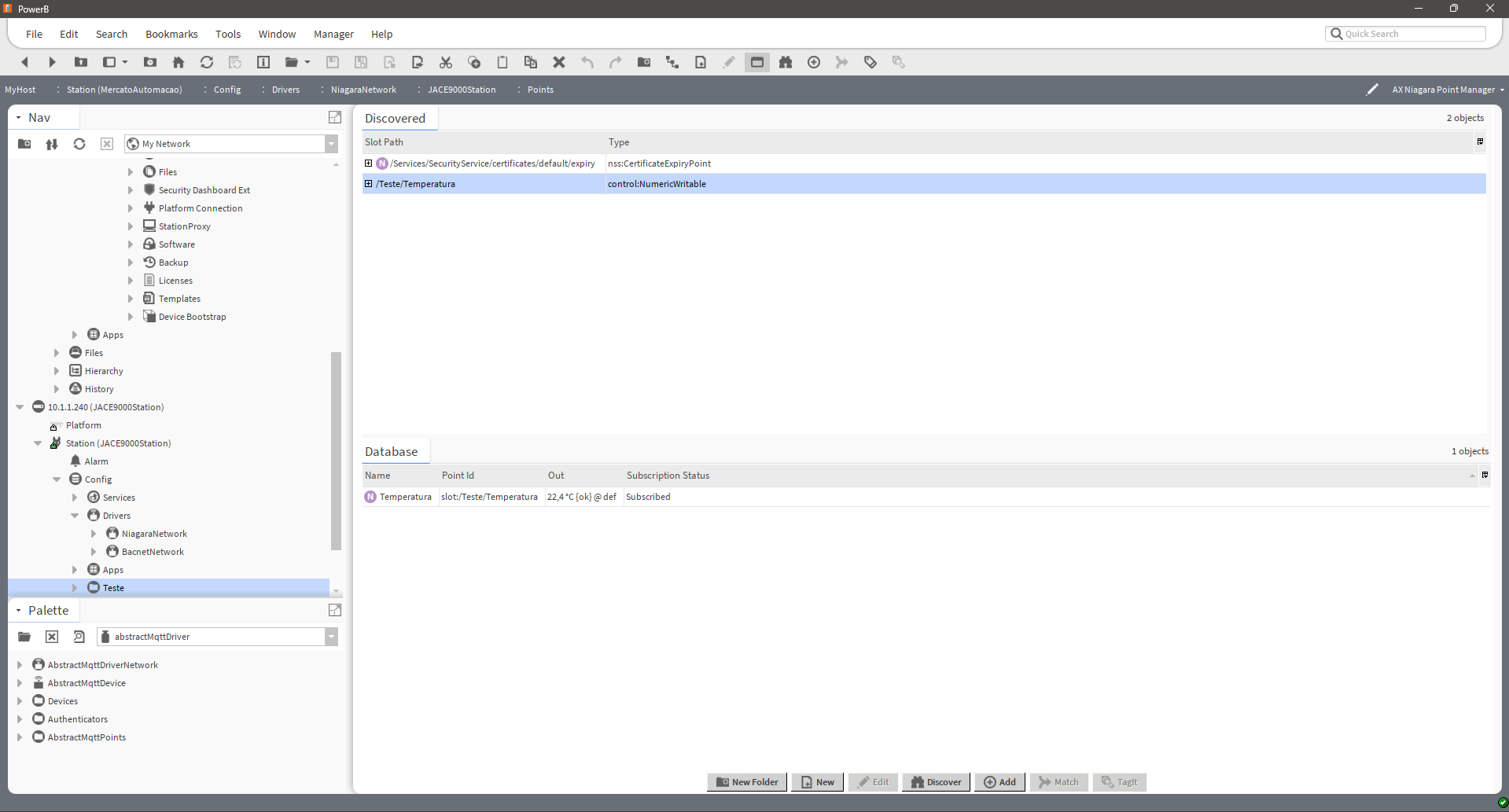

• Expandir a station do gerenciador abaixo do Niagara Network -> Points e clicar em Discover para procurar os pontos da Station do gerenciador e importa-los no supervisor.

OBSERVAÇÕES FINAIS

- Os certificados auto gerados tem validade de apenas um ano. É recomendado gerar um certificado pelo Certificate Management do PowerB para validar propriamente as conexões e importar estes para o User Trust Store do Certificate Management ou assinar via uma autoridade certificadora confiável (As autoridades certificadoras podem ser encontradas em System Trust Store do Certificate Management).

-A licença SUP-1 permite a integração de 1 (um) M-JACE8000/9000 ou 10 (dez) M-EDGE-10.
