Conectar e configurar equipamentos via BACnet/IP
Este procedimento mostra como preparar a comunicação BACnet, localizar o controlador no MConfig, importá-lo, configurar os parâmetros e escrever os dados no equipamento.
1. Antes de iniciar

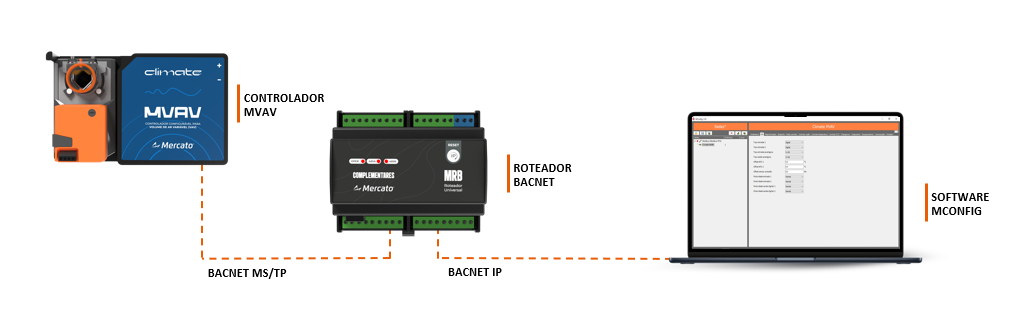

Quando o controlador utiliza BACnet MS/TP, é necessário um roteador fazendo a interface entre BACnet MS/TP e BACnet/IP.
O computador deve possuir comunicação IP com o roteador BACnet e utilizar a interface de rede correta.
2. Configurar o Device ID
Para equipamentos sem display, o Device ID pode ser configurado com o BACnet Address Tool. Em equipamentos com display, o Device ID pode ser configurado diretamente no controlador.

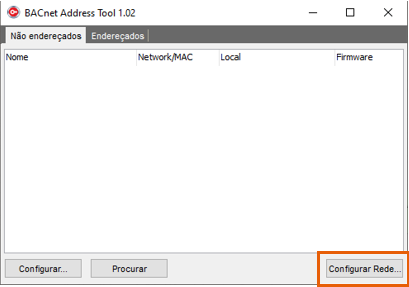

Abra a configuração de rede
No BACnet Address Tool, clique em Configurar Rede.

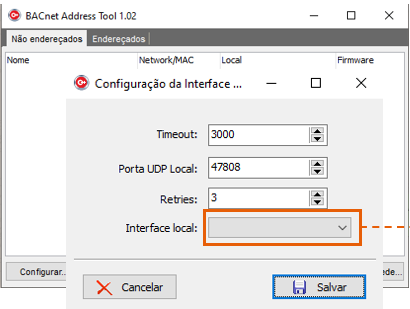

Selecione a interface local
Selecione o endereço IP da placa de rede do computador conectada ao roteador BACnet. O computador e o roteador devem possuir comunicação IP. Clique em Salvar.

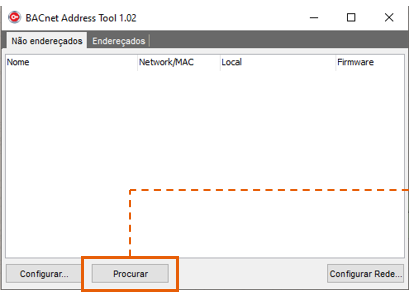

Procure equipamentos não endereçados
Acesse a aba Não endereçados e clique em Procurar.

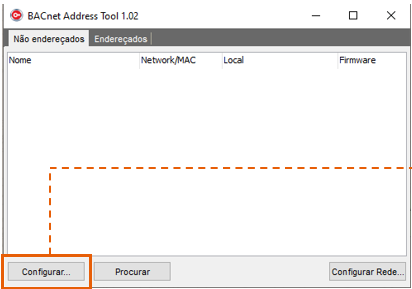

Selecione o equipamento
Quando o controlador aparecer, selecione-o e clique em Configurar.

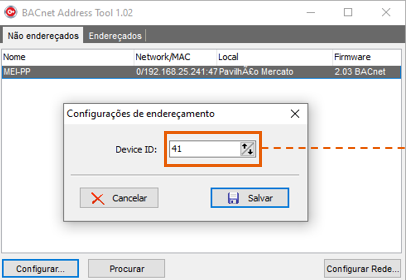

Defina o Device ID
Informe o Device ID desejado e clique em Salvar.
O Device ID deve ser único na rede BACnet e não deve ser confundido com o endereço físico BACnet MS/TP do controlador.
3. Criar e conectar a rede BACnet/IP no MConfig

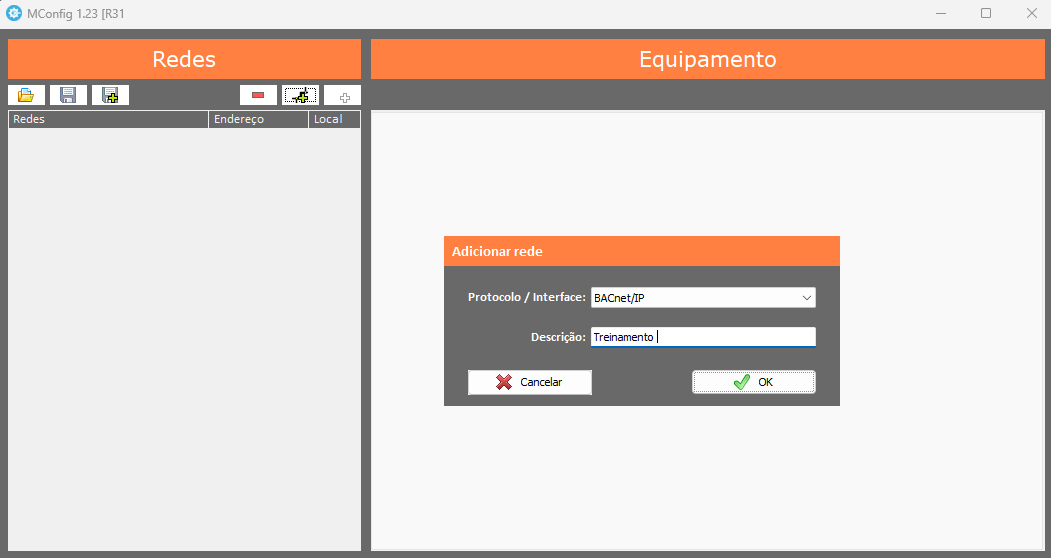

Adicione a rede
No MConfig, adicione uma rede, selecione BACnet/IP, informe uma descrição e clique em OK.

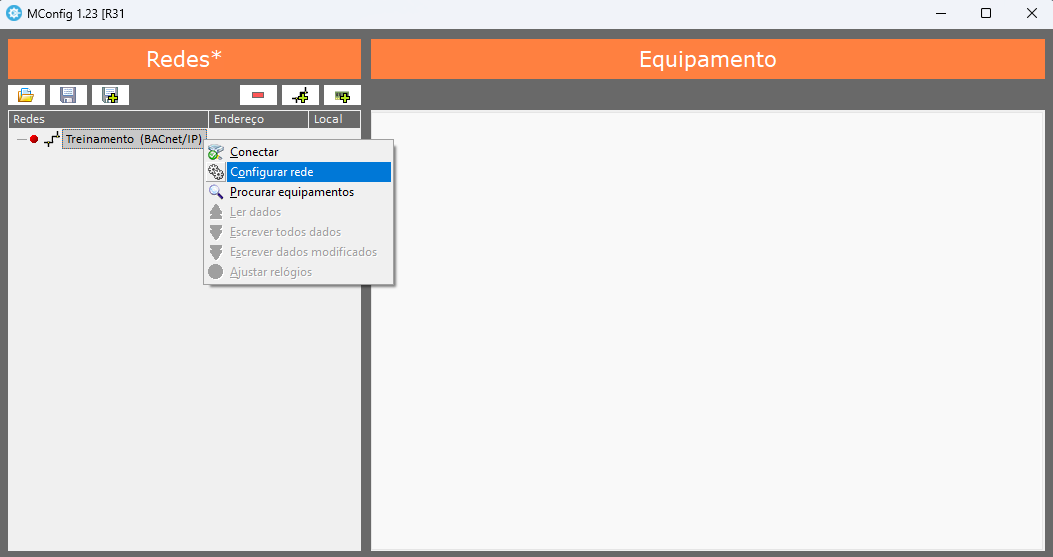

Abra Configurar rede
Clique com o botão direito sobre a rede criada e selecione Configurar rede.

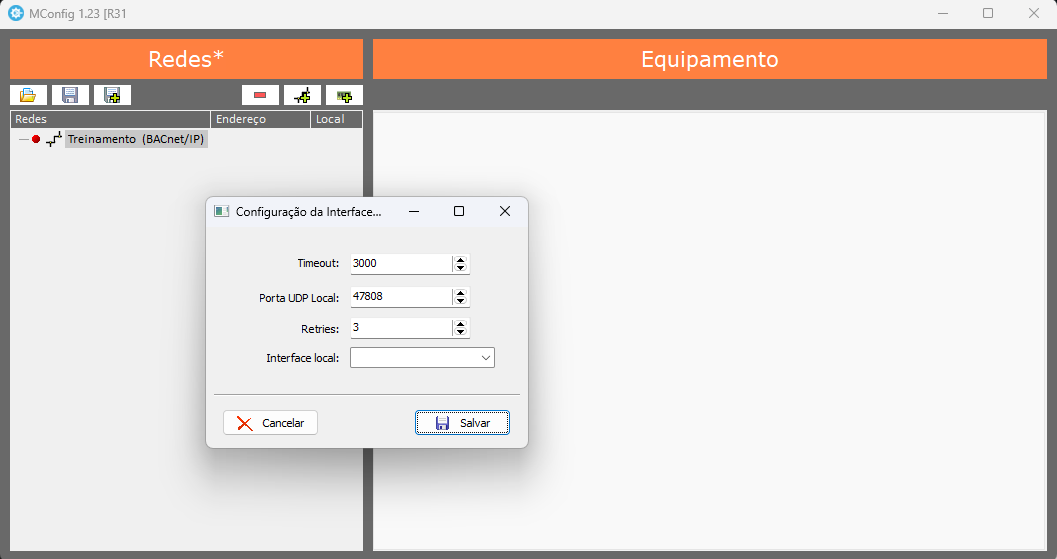

Configure a interface
Confira os parâmetros apresentados e selecione em Interface local o endereço IP da placa de rede utilizada para acessar o roteador BACnet. Na tela apresentada, a Porta UDP Local está configurada como
47808.

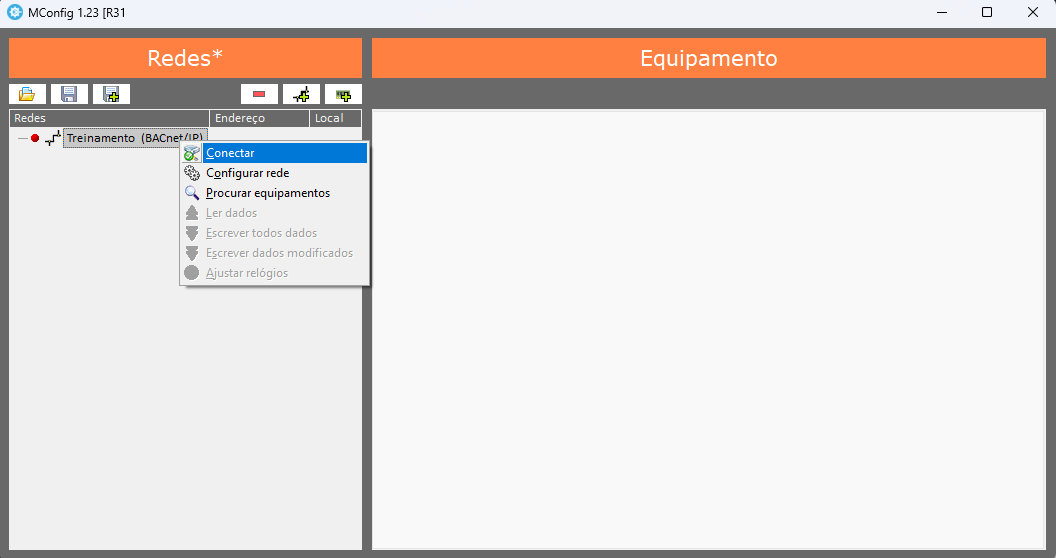

Conecte à rede
Salve a configuração, clique com o botão direito sobre a rede e selecione Conectar.

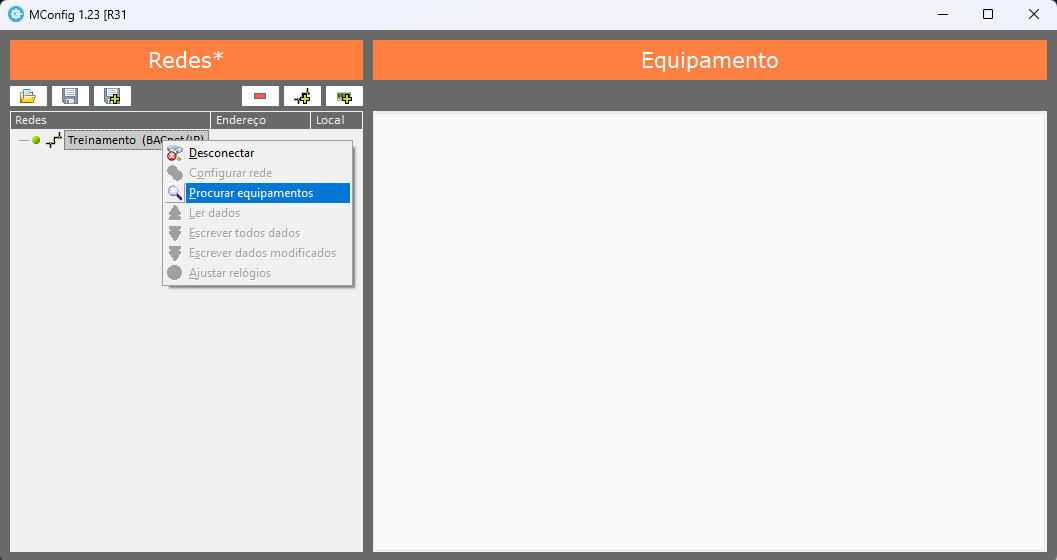

Procure equipamentos
Com a rede conectada, clique novamente com o botão direito e selecione Procurar equipamentos.

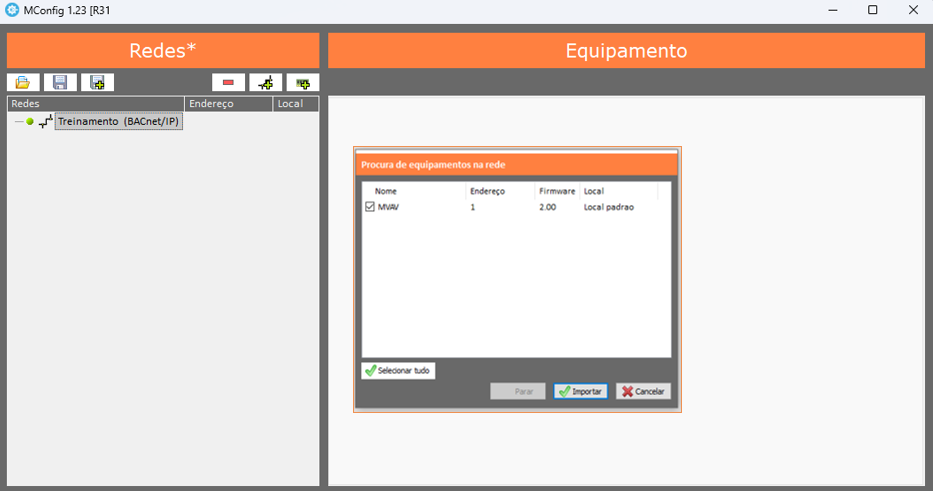

Selecione o controlador
Quando o controlador desejado aparecer, marque-o e clique em Importar.
4. Importar e configurar o equipamento
Importe o equipamento
Na janela de procura, selecione o controlador desejado e clique em Importar. Aguarde o carregamento atingir 100% e o status indicar Concluído. Depois, clique em OK.
Configure os parâmetros necessários

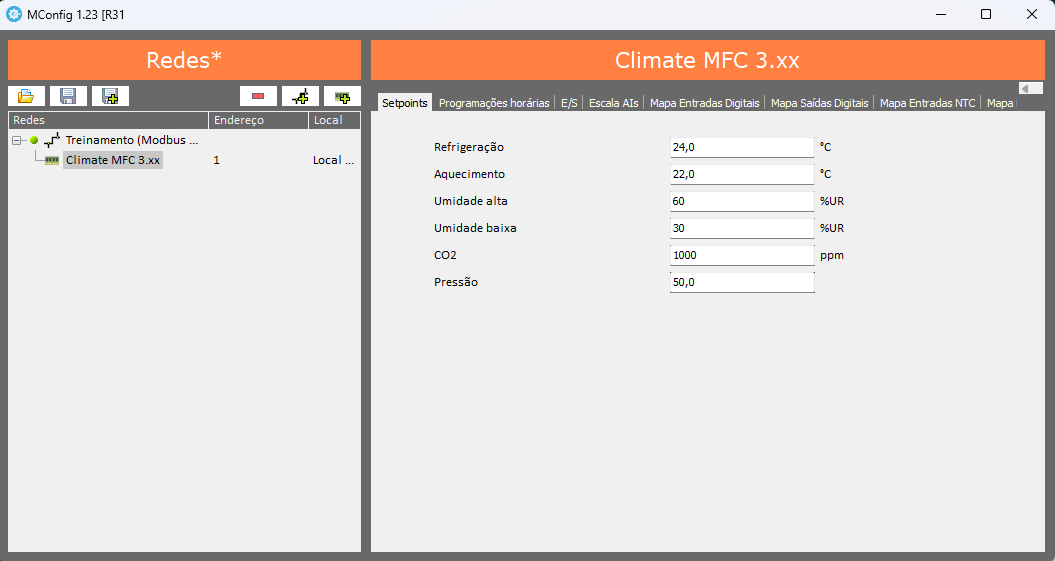

Selecione o equipamento importado. O MConfig exibirá as abas e os parâmetros disponíveis de acordo com o modelo e a versão do controlador. Ajuste somente os parâmetros necessários para a aplicação.

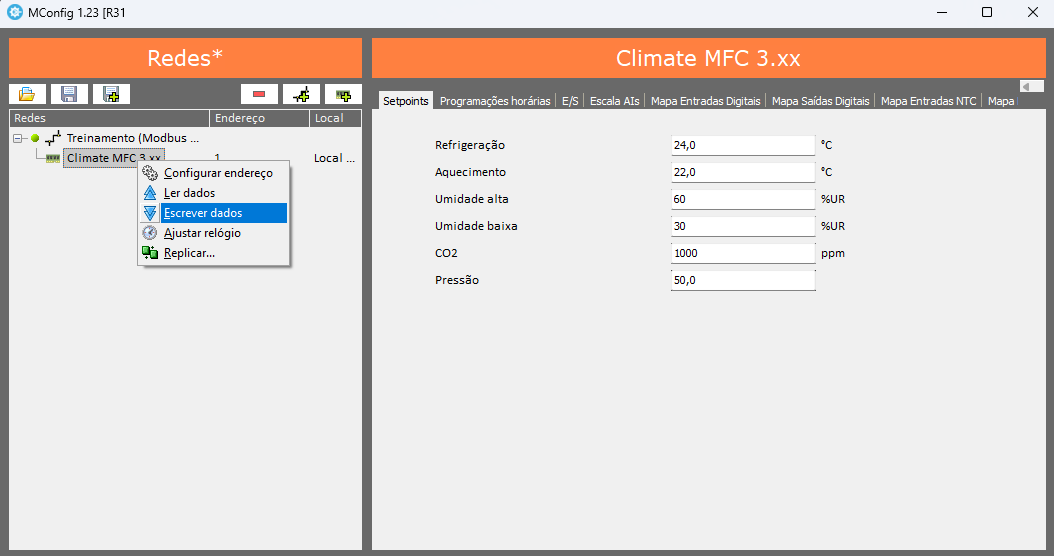

Escreva os dados no controlador
Depois das alterações, clique com o botão direito sobre o equipamento e selecione Escrever dados. Essa operação transfere as configurações do MConfig para o controlador.

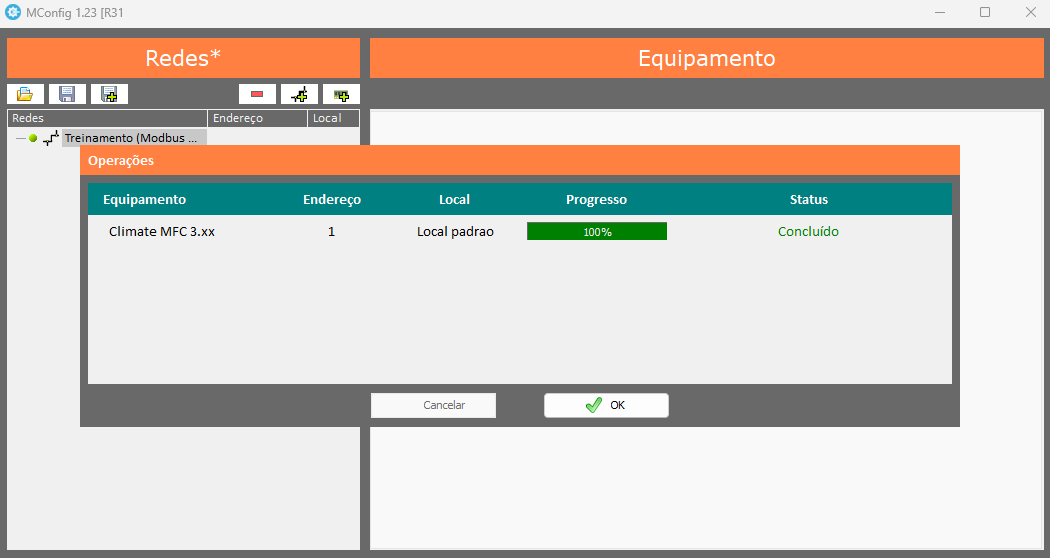

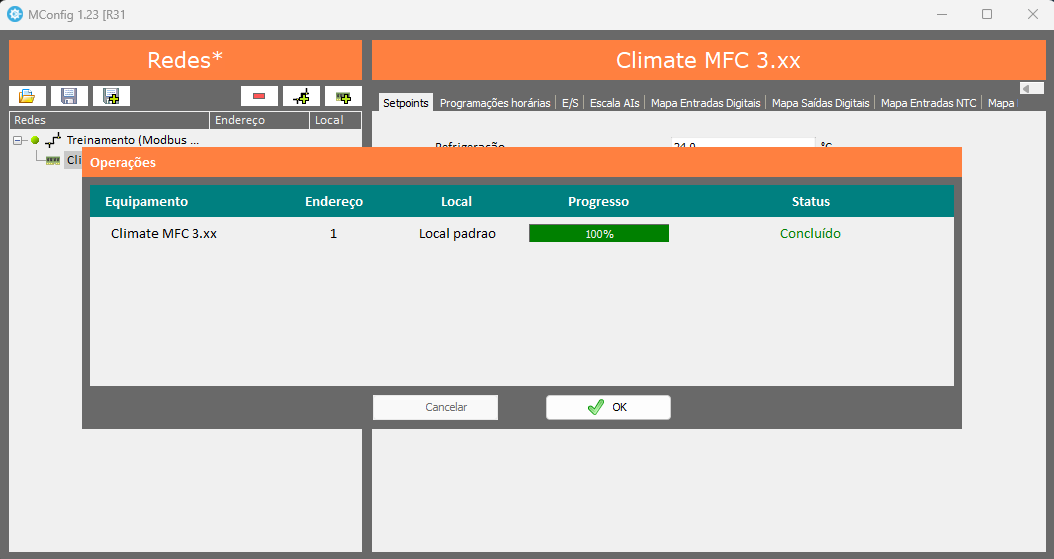

Aguarde a conclusão
Acompanhe a janela de operações. Aguarde o progresso atingir 100% e o status indicar Concluído. Depois, clique em OK.

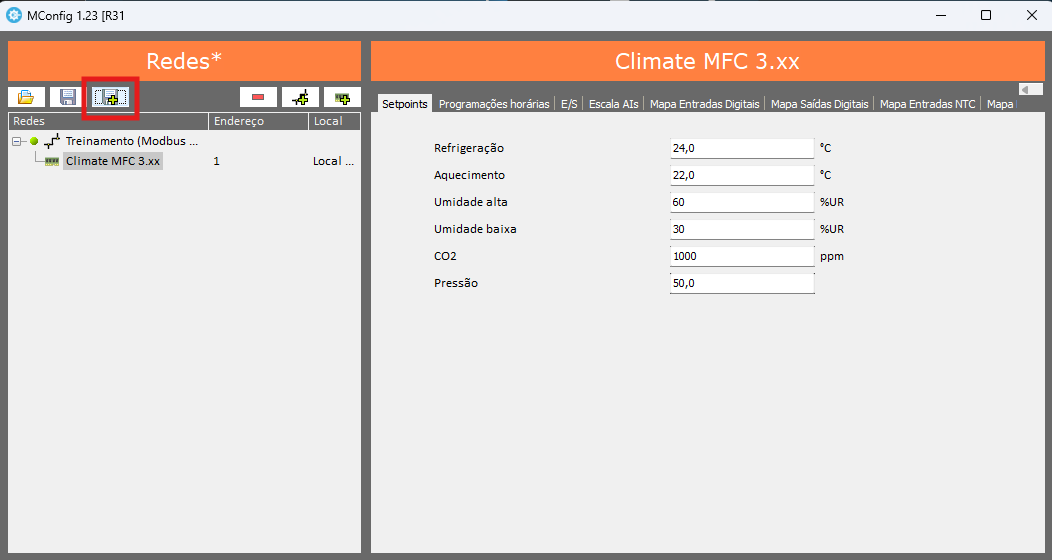

Salve o projeto, se necessário
Para manter uma cópia do projeto no computador, utilize o botão Salvar projeto na barra superior.
Não interrompa a comunicação entre o computador e o controlador enquanto a operação de escrita estiver em andamento.
5. Como validar o procedimento
O procedimento foi concluído quando a operação de importação ou escrita atingir 100%, o status apresentar Concluído e o equipamento permanecer acessível no MConfig.
6. Se o equipamento não for localizado
| Verificação | O que conferir |
|---|---|
| Interface local | Confirme se foi selecionada a placa de rede utilizada para acessar o roteador. |
| Comunicação IP | Confirme se o computador possui comunicação com o roteador BACnet. |
| BACnet MS/TP | Confira a comunicação entre o roteador e o controlador. |
| Device ID | Confirme se o equipamento possui Device ID configurado e sem duplicidade. |
Ainda precisa de ajuda?
Entre em contato com o suporte técnico da Mercato. Para agilizar o atendimento, informe o equipamento, produto ou sistema relacionado e descreva brevemente a dúvida ou o problema encontrado.
