Conectar e configurar equipamentos via Modbus TCP/Gateway
Este procedimento mostra como configurar no MConfig o acesso por Modbus TCP/Gateway, localizar os equipamentos disponíveis através do gateway, importá-los e escrever as configurações.
1. Antes de iniciar
Tenha disponível o equipamento utilizado como gateway, como um MCM no exemplo deste procedimento.
Tenha disponível o endereço IP configurado no gateway e garanta que o computador consiga acessá-lo pela rede.
2. Arquitetura de comunicação

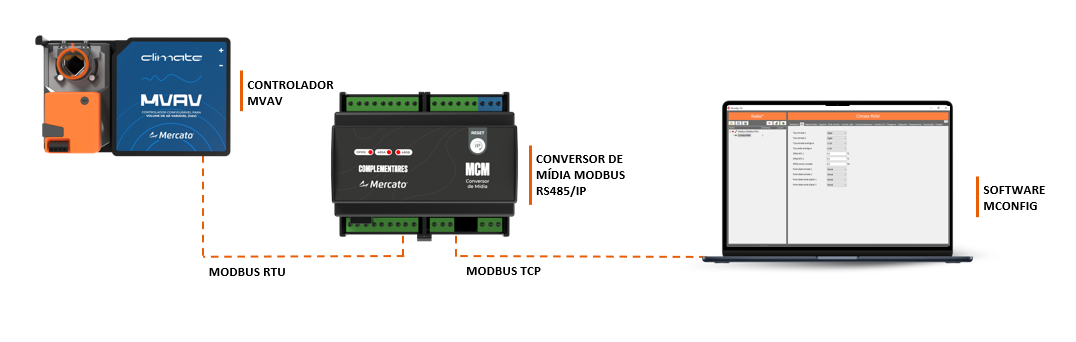

Na aplicação apresentada, o controlador comunica em Modbus RTU com o MCM. O MCM realiza a interface entre a rede serial RS485 e a comunicação Modbus TCP utilizada pelo computador com o MConfig.
3. Criar e configurar a rede Modbus TCP/Gateway
Adicione a rede

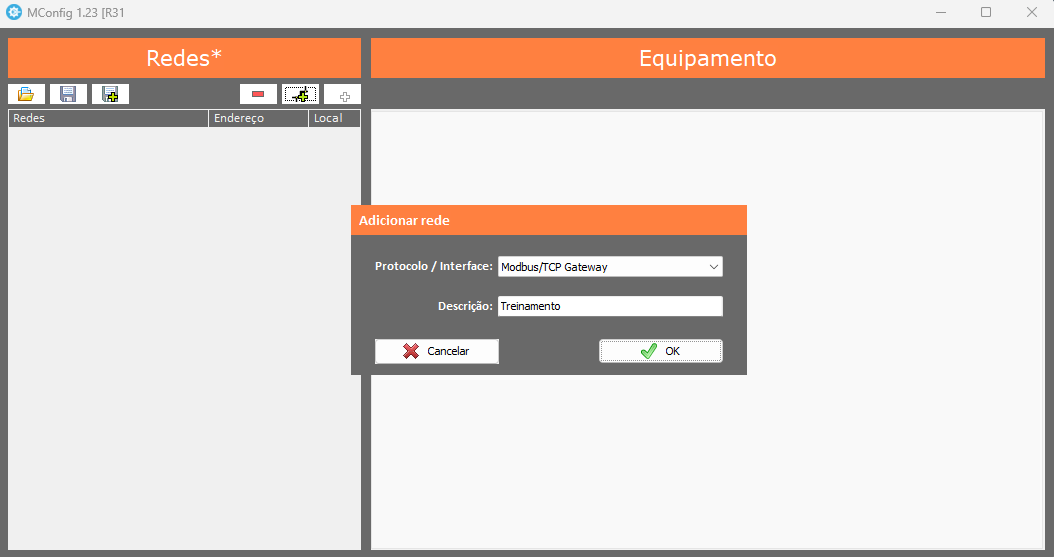

No MConfig, adicione uma rede, selecione Modbus/TCP Gateway, informe uma descrição e clique em OK.
Abra Configurar rede

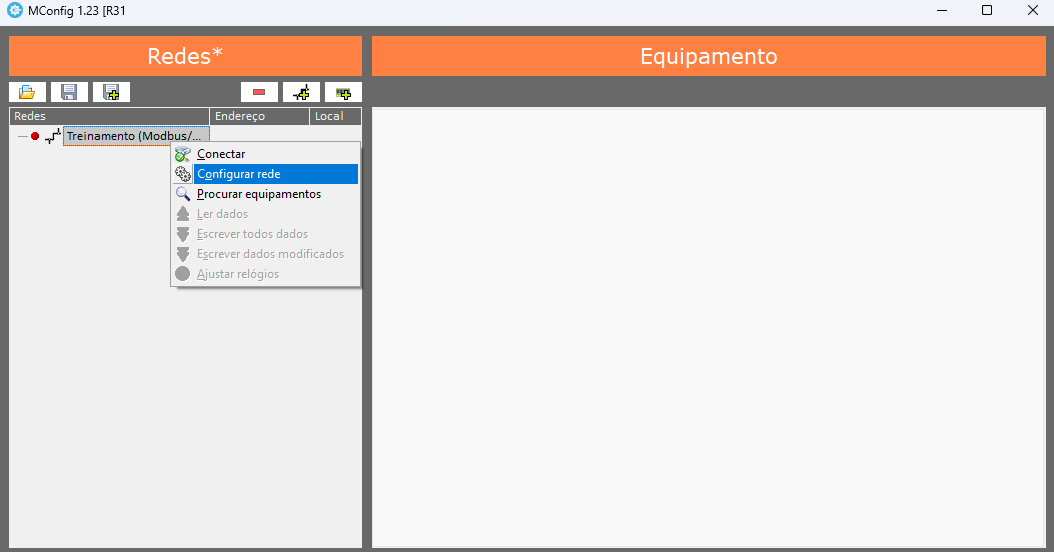

Clique com o botão direito sobre a rede criada e selecione Configurar rede.
Informe o endereço do gateway

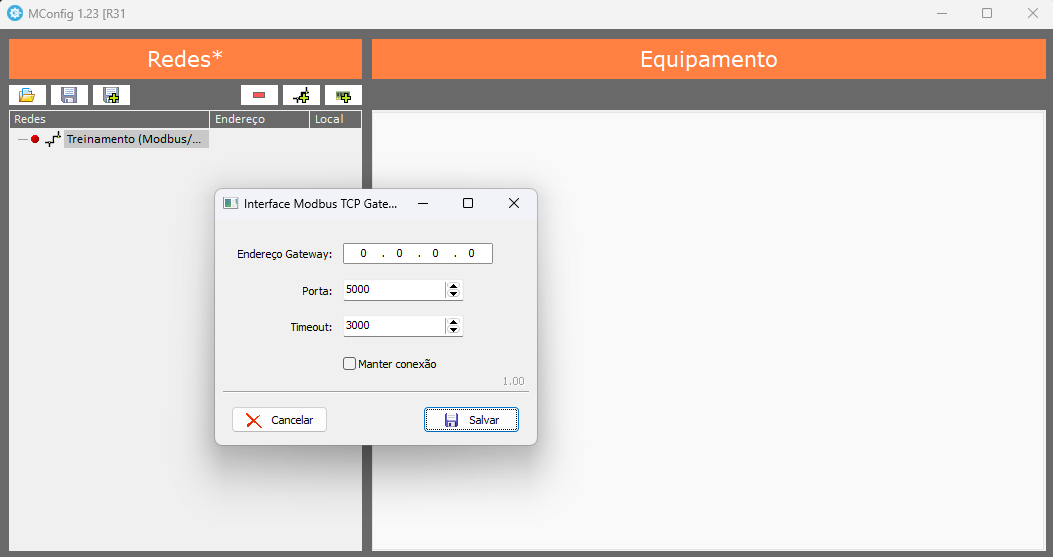

No campo Endereço Gateway, informe o endereço IP do equipamento que atua como gateway. Quando utilizado um MCM, informe o IP configurado no MCM. Confira também os campos Porta, Timeout e a opção Manter conexão conforme a configuração utilizada.
Conecte ao gateway

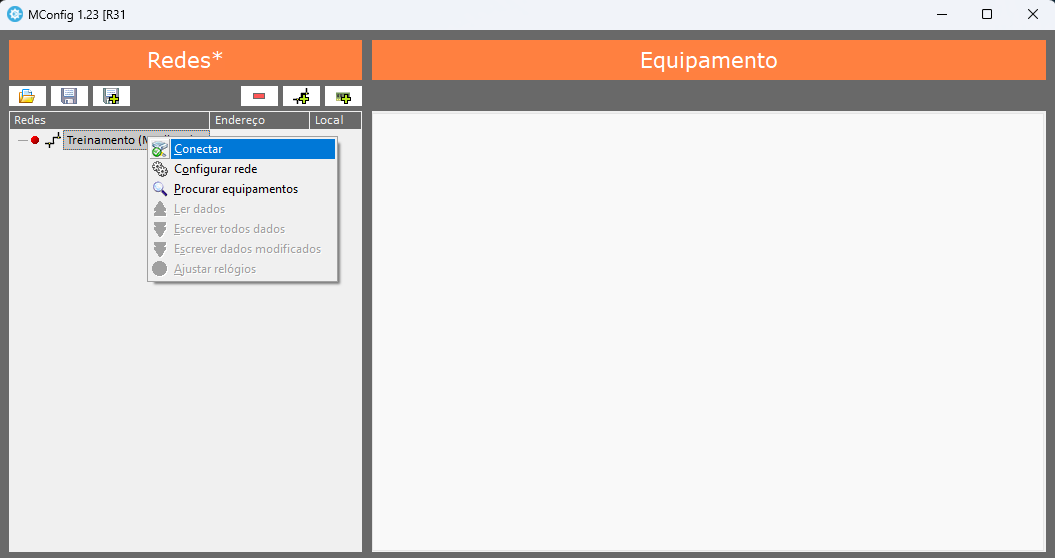

Salve a configuração, clique com o botão direito sobre a rede e selecione Conectar.
Procure equipamentos

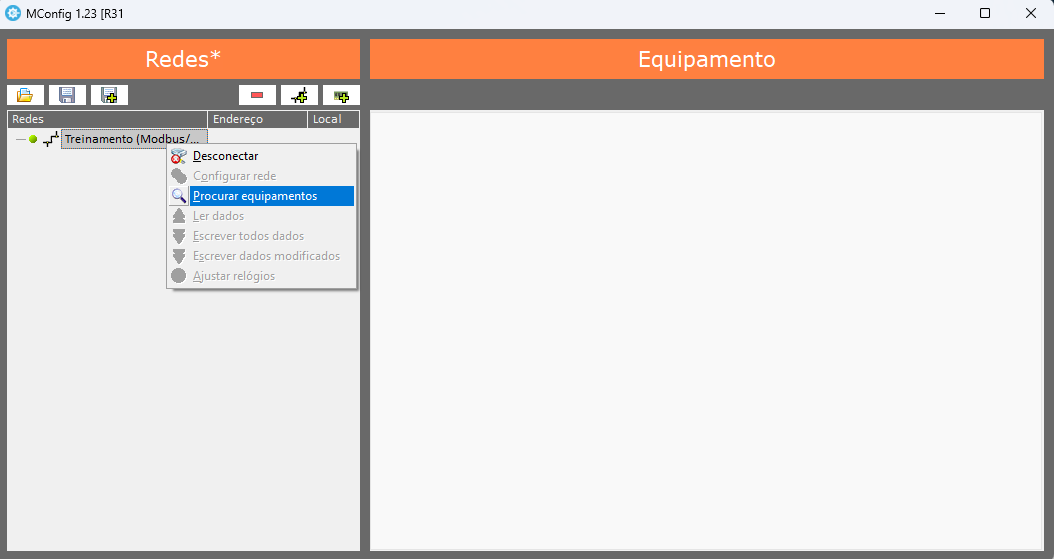

Com a rede conectada, selecione Procurar equipamentos.
Selecione o controlador

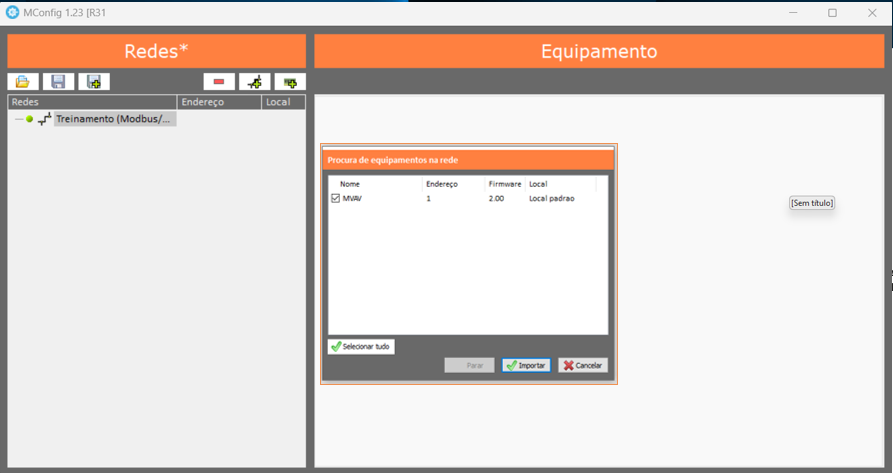

Quando o controlador aparecer, selecione-o e clique em Importar.
O endereço informado neste campo corresponde ao IP do gateway, e não ao endereço Modbus do controlador localizado posteriormente.
4. Importar e configurar o equipamento
Importe o equipamento
Na janela de procura, selecione o controlador desejado e clique em Importar. Aguarde o carregamento atingir 100% e o status indicar Concluído. Depois, clique em OK.
Configure os parâmetros necessários
Selecione o equipamento importado. O MConfig exibirá as abas e os parâmetros disponíveis de acordo com o modelo e a versão do controlador. Ajuste somente os parâmetros necessários para a aplicação.
Escreva os dados no controlador
Depois das alterações, clique com o botão direito sobre o equipamento e selecione Escrever dados. Essa operação transfere as configurações do MConfig para o controlador.
Aguarde a conclusão
Acompanhe a janela de operações. Aguarde o progresso atingir 100% e o status indicar Concluído. Depois, clique em OK.
Salve o projeto, se necessário
Para manter uma cópia do projeto no computador, utilize o botão Salvar projeto na barra superior.
Não interrompa a comunicação entre o computador e o controlador enquanto a operação de escrita estiver em andamento.
5. Como validar o procedimento
O procedimento foi concluído quando a operação de importação ou escrita atingir 100%, o status apresentar Concluído e o equipamento permanecer acessível no MConfig.
6. Se o equipamento não for localizado
| Verificação | O que conferir |
|---|---|
| Endereço Gateway | Confirme se o IP informado corresponde ao gateway utilizado. |
| Comunicação IP | Confirme se o computador possui acesso ao gateway pela rede. |
| Parâmetros da interface | Confira os valores configurados em Porta, Timeout e Manter conexão conforme a aplicação. |
| Rede após o gateway | Confirme se os equipamentos estão acessíveis pelo gateway utilizado. |
