Guía de Ajuste de la Programación Horaria BACnet a través de PowerB

Para ajustar la programación horaria BACnet de un dispositivo a través de PowerB, se deben seguir todos los pasos de este artículo en el orden en que aparecen. Saltarse algún paso podría resultar en el mal funcionamiento de la programación horaria.

REQUISITOS PREVIOS

• El servicio de Niagara debe estar en ejecución en los Servicios de Windows.

• La station debe tener una red BACnet;
• El dispositivo cuya programación horaria se ajustará debe haber sido agregado al database de BacnetNetwork.

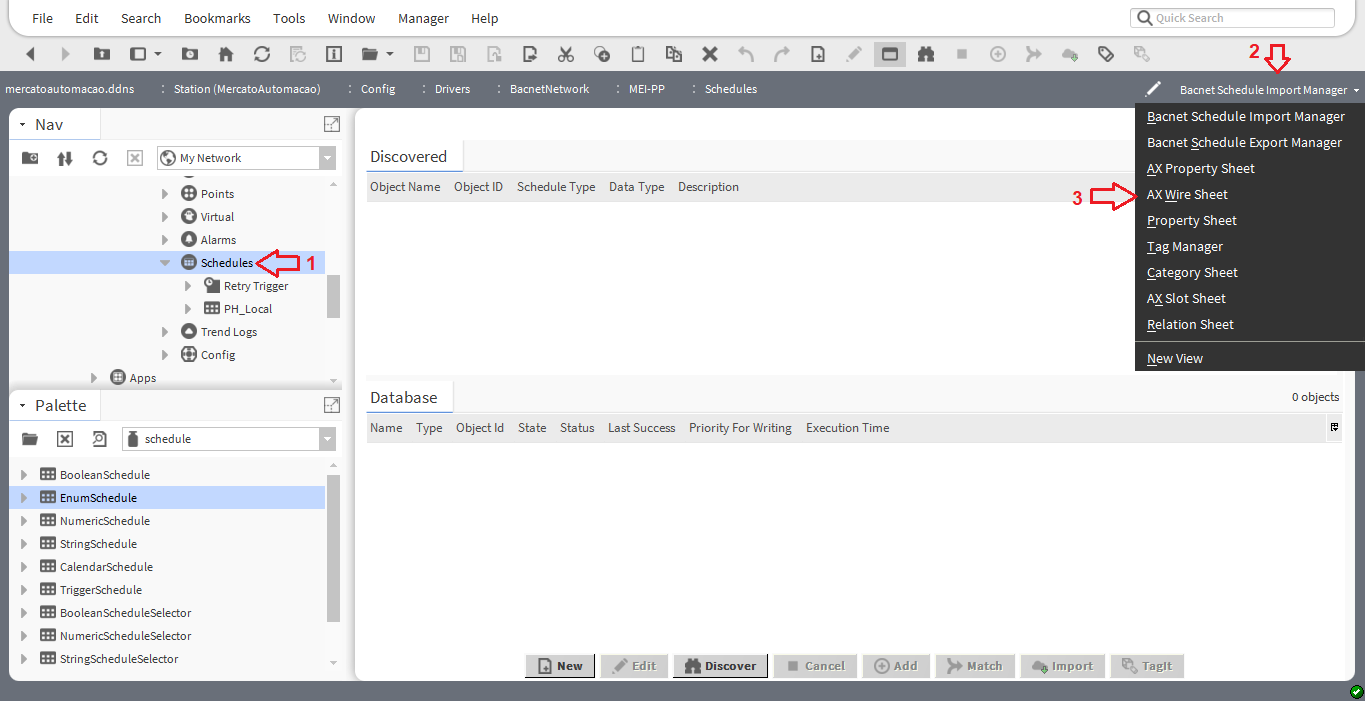

a) En el NavTree, haga doble clic en Schedules del dispositivo y seleccione la vista  AX Wire Sheet.

Figura 1 - Vista predeterminada del objeto Schedules BACnet

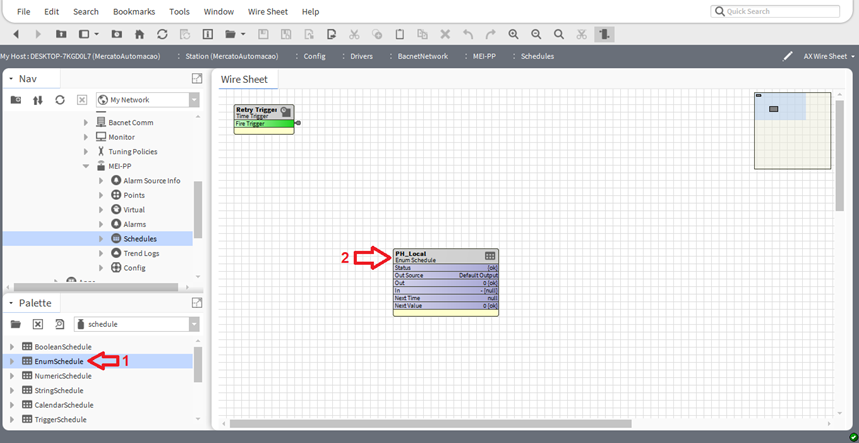

b) Abra el palette de schedule y arraste una EnumSchedule al AX Wire Sheet. Esta será la programación horaria local.

Figura 2 - Vista Wire Sheet del objeto Schedules

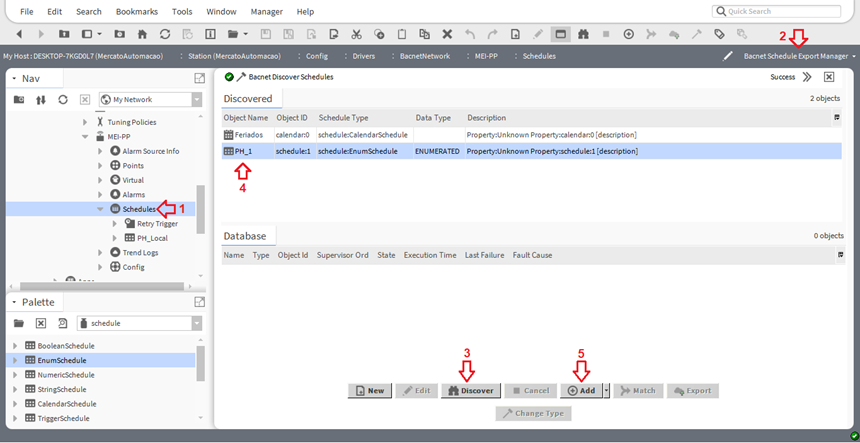

c) En el NavTree, haga doble clic en Schedules  y seleccione la vista Bacnet Schedule Export Manager. Haga clic en Discover para buscar las Schedules del dispositivo y seleccione la Schedule de interés. Haga clic en Add o arrastre para al campo Database

Figura 3 - Vista Bacnet Schedule Export Manager

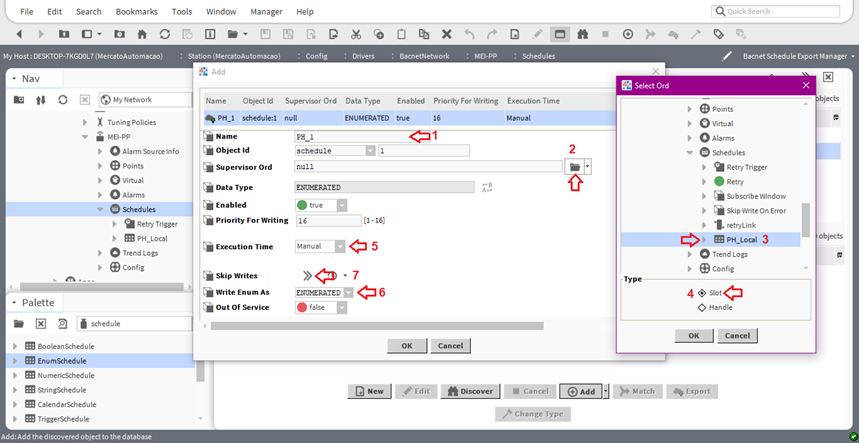

d) En este paso se definirá la regla de exportación de la programación horaria.

1. Nombrar la regla como desee.

2. Hacer clic en el ícono de la carpeta.

3. Navegar hasta la ubicación y seleccionar la programación horaria local.

4. Seleccionar Slot en el campo Type

5. Seleccionar Manual en la propriedad Execution Time

6. Seleccionar ENUMERATED en la propriedad Write Enum As

 Figura 4 - Creación de la regla de exportación de la programación horaria

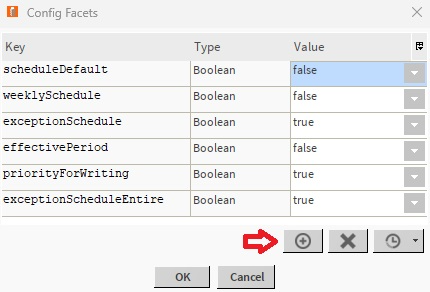

7. Hacer clic en  >>  de la propriedad Skip Writes y agregar las Facets exactamente como en la Figura 5. Si no existen Facets, escribir manualmente en la columna Key y cambiar el Type a Boolean. Estas propriedades funcionan en todos los controladores y medidores de Mercato.

Figura 5 - Facets de la propiedad Skip Writes

scheduleDefault, weeklySchedule, exceptionSchedule, effectivePeriod, priorityForWriting, exceptionScheduleEntire

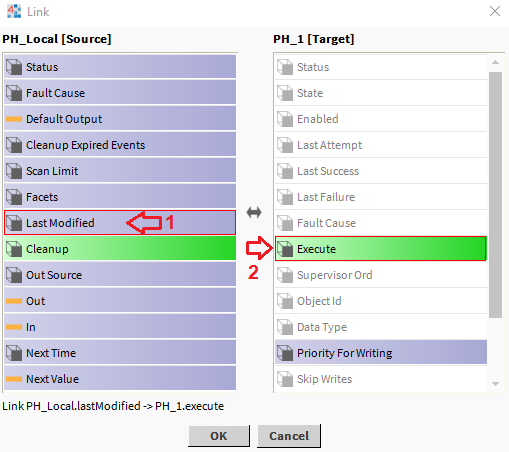

e) Haga doble clic en Schedules y abra el Wire Sheet. Aparecerá un nuevo bloque de tipo Bacnet Schedule Export en el Wire Sheet. Haga clic con el botón derecho en la programación horaria local y seleccione Link Mark. Haga clic con el botón derecho sobre el bloque de Bacnet Schedule Export y seleccione Link From “[....]”. Seleccione la propiedad Last Modified de la programación horaria local y vincúlela con la propiedad Execute de Bacnet Schedule Export.

Figura 6 - Link entre la programación horaria local (PH_Local) y la regla de exportación BACnet (PH_1)

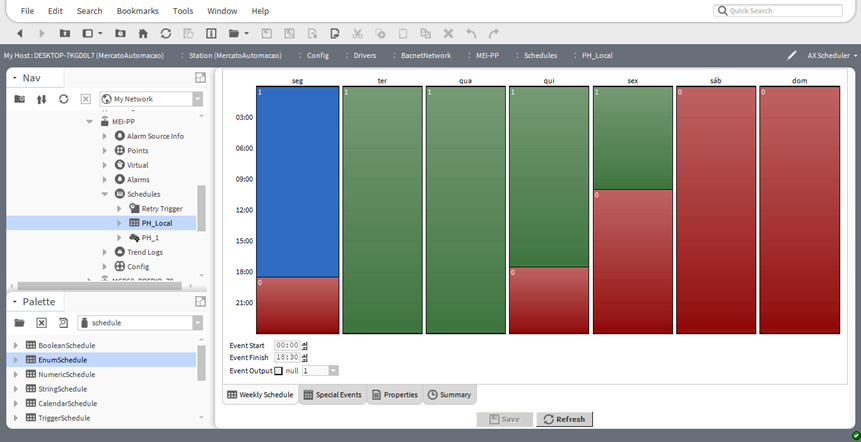

f) Cualquier modificación en la programación horaria del dispositivo realizada a través de PowerB deberá hacerse en el bloque de la programación horaria local. Haga doble clic en el bloque para abrir la vista AX Scheduler y modifique la programación como desee. El valor 1 significa programación horaria activa y 0 inactiva.

Figura 7 - Ejemplo de programación horaria

Se recomienda ingresar manualmente los horarios en los que la programación está inactiva con 0 en lugar de completar el campo Default Output.

Adicionalmente, es posible modificar las facets por el texto que desee en las Properties de la PH_Local. (Ej. {Desligado=0, Ligado=1})
