Comparativo técnico

Detectores de vazamento

Comparativo técnico

Belimo 22HL-50 x Dwyer WD3-LP-D2-A

Avaliação de características técnicas e adequação para detecção pontual de vazamento de água.

Objetivo do documento

Apresentar as principais diferenças entre os dois equipamentos e orientar a seleção conforme a necessidade da instalação. Ambos atuam como chaves de vazamento por condutividade: detectam a presença de líquido e comutam contatos de relé. Não realizam medição contínua de nível.

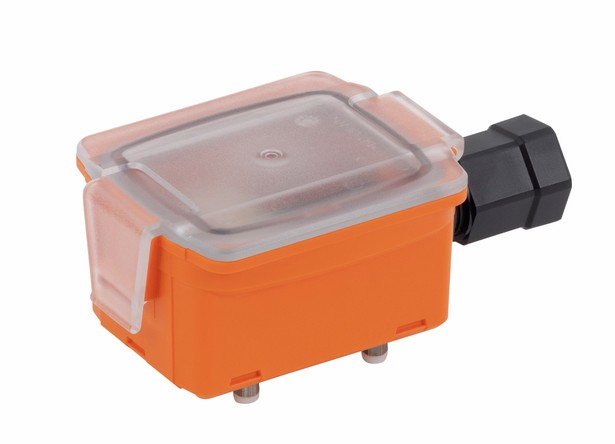

BELIMO 22HL-50

Relé SPDT | IP65 | -20 a 70 °C

Destaque: construção mais protegida e ampla faixa de temperatura.

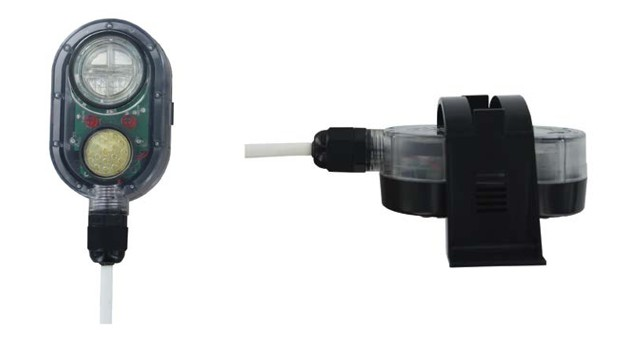

DWYER WD3-LP-D2-A

Relé DPDT | Buzzer 85 dB | Suporte regulável

Destaque: duas saídas de relé, alarme sonoro local e ajuste da altura de detecção.

Conclusão executiva

O Dwyer oferece mais recursos funcionais para bandejas de condensado e aplicações que exigem alarme local ou duas ações independentes. O Belimo é mais indicado quando a prioridade é proteção do invólucro, maior faixa de temperatura e conexão elétrica por bornes. Os modelos não são equivalentes para substituição direta sem verificar a lógica de contatos e a forma de instalação.

1. Comparativo de especificações

Característica	Belimo 22HL-50	Dwyer WD3-LP-D2-A
Princípio de operação	Detecção por condutividade entre contatos inferiores.	Detecção quando o líquido conecta duas faixas condutivas inferiores.
Fluido / serviço	Mistura de água e glicol.	Água ou outros fluidos condutivos.
Alimentação	24 VCA/VCC; faixa: 21,6-26,4 VCA ou 13,5-26,4 VCC.	24 VCA ±10% ou 11-27 VCC.
Saída de relé	1 contato reversível SPDT, contato seco.	2 contatos reversíveis DPDT.
Capacidade dos contatos	Máx. 1 A em 24 V; mín. 3 mA em 10 V.	1 A em 24 VCA/VCC.
Sinalização local	LED verde para alimentação e LED vermelho para vazamento.	LED verde para alimentação, LED vermelho para vazamento e buzzer ≥85 dB a 30 cm.
Sensibilidade / altura	Limiar de condutividade aproximado de 10 µS.	Altura mínima de detecção de 0,79 mm com suporte regulável.
Temperatura de operação	-20 a 70 °C.	0 a 50 °C.
Proteção do invólucro	IP65. A descrição da ficha cita NEMA 4X; a tabela técnica cita NEMA 4.	Modelo com buzzer: estanque até aproximadamente 3/4 da altura do corpo.
Conexão elétrica	Bornes de mola removíveis para condutor de até 2,5 mm².	Cabo fixo de 1,5 m, 22 AWG, com classificação plenum.
Dimensões aproximadas	89,8 x 65,7 x 45 mm.	105,2 x 50,7 x 30,1 mm, além do suporte.
Garantia informada	5 anos.	5 anos limitada.

Leitura prática das diferenças

SPDT x DPDT

O Belimo disponibiliza um circuito reversível. O Dwyer disponibiliza dois circuitos reversíveis, permitindo duas ações elétricas independentes.

Alarme local

O Dwyer modelo “-A” possui buzzer. No Belimo, a indicação local é exclusivamente visual por LEDs.

Ambiente de instalação

O Belimo apresenta IP65 e maior faixa térmica. O Dwyer prioriza instalação prática e baixa altura de detecção.

2. Avaliação de aplicação e recomendação

A escolha deve considerar o local de instalação e a função que será executada após a detecção. Não existe superioridade absoluta entre os modelos; cada um apresenta vantagens para cenários diferentes.

Cenário de aplicação	Modelo mais adequado	Justificativa técnica
Bandeja de condensado de fancoil ou UTA	Dwyer	Suporte regulável, detecção a partir de 0,79 mm, alarme sonoro e dois contatos de relé.
Piso técnico, sala mecânica ou ponto sujeito a respingos	Belimo	Invólucro IP65 e maior faixa de temperatura.
Alarme no BMS e desligamento local simultâneo	Dwyer	O relé DPDT fornece dois circuitos independentes: um para o BMS e outro para intertravamento.
Somente alarme para entrada digital do controlador	Ambos	Os dois disponibilizam contato seco; deve-se compatibilizar a lógica NA/NF e a alimentação.
Aplicação com água e glicol em ambiente frio	Belimo	O fabricante informa compatibilidade com mistura água-glicol e operação até -20 °C.

Pontos de atenção em uma substituição

Confirmar se a instalação atual utiliza um ou dois contatos de relé. O Dwyer é DPDT e o Belimo é SPDT.
Verificar a tensão disponível. Embora ambos aceitem 24 V, as faixas em corrente contínua são diferentes.
Validar a lógica de segurança: contato normalmente aberto ou normalmente fechado, incluindo o comportamento em falta de alimentação.
Revisar a montagem física. O Dwyer utiliza suporte regulável e cabo fixo; o Belimo utiliza bornes internos e prensa-cabo.
Executar teste funcional após a instalação, simulando a presença de água e confirmando alarmes, intertravamentos e rearme.

Recomendação final

Para uma bandeja de condensado, o WD3-LP-D2-A tende a ser a alternativa mais completa devido ao buzzer, ao relé DPDT e ao ajuste da altura de detecção. Para ambientes mais severos ou quando se exige maior proteção do invólucro e operação em baixa temperatura, o 22HL-50 tende a ser mais adequado. A escolha final deve ser validada pelo diagrama elétrico da aplicação.

Fontes técnicas consultadas

Belimo - Technical data sheet 22HL-50, revisão de 29/01/2026: Ficha técnica oficial

DwyerOmega - Series WD3 Water Leak Detectors: Ficha técnica oficial

As especificações podem ser alteradas pelos fabricantes. Antes da compra ou substituição, recomenda-se confirmar a revisão mais recente das fichas técnicas e os requisitos específicos do projeto.
