Comparativo Técnico: Belimo 22HL-502 x Dwyer WD3-LP-D2-A

Criada por Michel Souza, Modificado em Qui, 16 Jul na (o) 10:52 AM por Michel Souza

Comparativo técnico

Detectores de vazamento

Comparativo técnico

Belimo 22HL-502 x Dwyer WD3-LP-D2-A

Avaliação de características técnicas e adequação para detecção pontual de vazamento de água.

Objetivo do documento

Apresentar as principais diferenças entre os dois equipamentos e orientar a seleção conforme a necessidade da instalação. Ambos atuam como chaves de vazamento por condutividade: detectam a presença de líquido e comutam contatos de relé. Não realizam medição contínua de nível.

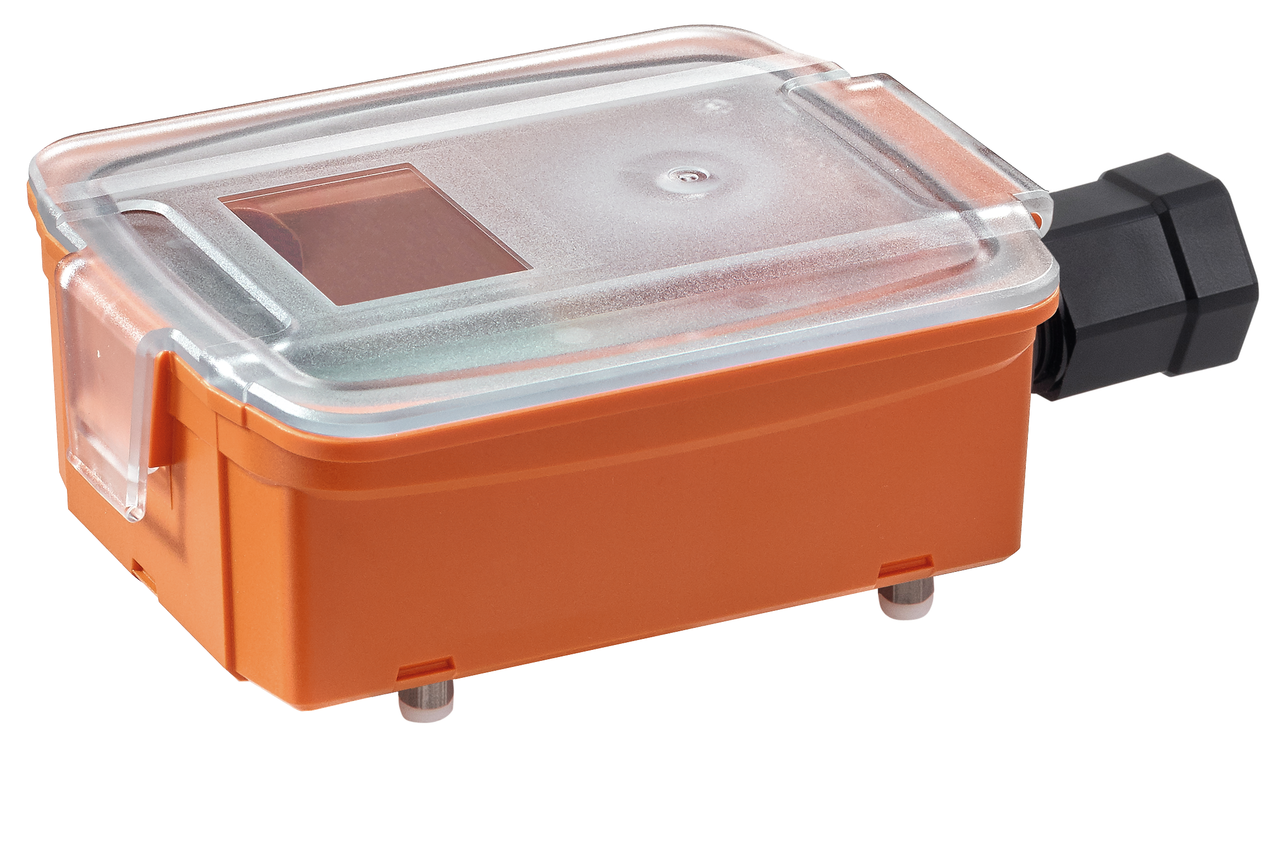

BELIMO 22HL-502

2 x SPDT | 3 A | IP65 | -20 a 70 °C

Destaque: dois contatos reversíveis, maior capacidade de comutação e invólucro mais protegido.

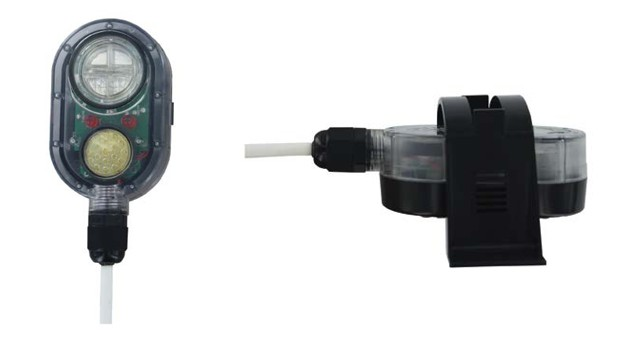

DWYER WD3-LP-D2-A

Relé DPDT | Buzzer 85 dB | Suporte regulável

Destaque: alarme sonoro local e ajuste da altura mínima de detecção para bandejas de condensado.

Conclusão executiva

Os dois modelos oferecem dois circuitos de contato para alarme e intertravamento. O Dwyer se destaca pelo buzzer e pelo suporte com altura regulável. O Belimo oferece maior capacidade de corrente nos contatos, faixa de temperatura mais ampla, invólucro IP65 e conexão por bornes. A escolha deve considerar o ambiente, a montagem e a carga que será comandada.

1. Comparativo de especificações

Característica	Belimo 22HL-502	Dwyer WD3-LP-D2-A
Princípio de operação	Detecção por condutividade entre contatos inferiores.	Detecção quando o líquido conecta duas faixas condutivas inferiores.
Fluido / serviço	Mistura de água e glicol.	Água ou outros fluidos condutivos.
Alimentação	24 VCA/VCC; faixa: 21,6-26,4 VCA ou 13,5-26,4 VCC.	24 VCA ±10% ou 11-27 VCC.
Saída de relé	2 contatos reversíveis SPDT, contatos secos.	Relé DPDT, equivalente a dois contatos reversíveis acionados simultaneamente.
Capacidade dos contatos	Máx. 3 A em 24 V; mín. 3 mA em 10 V.	1 A em 24 VCA/VCC.
Sinalização local	LED verde para alimentação e LED vermelho para vazamento.	LED verde para alimentação, LED vermelho para vazamento e buzzer de pelo menos 85 dB a 30 cm.
Sensibilidade / altura	Limiar de condutividade aproximado de 10 µS. Altura de atuação não regulável.	Altura ajustável de aproximadamente 0,79 a 13,5 mm com suporte regulável.
Temperatura de operação	-20 a 70 °C; até 85 °C por no máximo 10 minutos.	0 a 50 °C.
Proteção do invólucro	IP65 / NEMA 4.	Modelo com buzzer: estanque até aproximadamente 3/4 da altura do corpo.
Conexão elétrica	Bornes de mola removíveis para condutor de até 2,5 mm²; prensa-cabo.	Cabo fixo de 1,5 m, 22 AWG, com classificação plenum.
Consumo	1,8 VA em CA ou 0,8 W em CC.	30 mA em repouso e 85 mA em alarme.
Dimensões aproximadas	133,6 x 74,4 x 54,8 mm, incluindo prensa-cabo.	105,2 x 50,7 x 30,1 mm, além do suporte.
Garantia informada	5 anos.	5 anos limitada.

Leitura prática das diferenças

2 x SPDT x DPDT

O Belimo possui dois contatos SPDT. O Dwyer possui um relé DPDT, que também disponibiliza dois circuitos reversíveis. Em ambos os casos, é possível executar duas ações elétricas.

Alarme local

O Dwyer modelo “-A” possui buzzer. No Belimo, a indicação local é exclusivamente visual por LEDs.

Robustez e carga

O Belimo suporta 3 A em 24 V, possui IP65 e opera em faixa térmica mais ampla. O Dwyer prioriza montagem prática e baixa altura de detecção.

Nota: a visão geral da ficha Belimo cita “SPDT”, porém os dados funcionais, a página oficial do produto e o diagrama de fiação indicam 2 x SPDT. Esta comparação adota 2 x SPDT.

2. Avaliação de aplicação e recomendação

A escolha deve considerar o local de instalação e a função executada após a detecção. Não existe superioridade absoluta entre os modelos; cada um apresenta vantagens para cenários diferentes.

Cenário de aplicação	Modelo mais adequado	Justificativa técnica
Bandeja de condensado de fancoil ou UTA	Dwyer	Suporte regulável, detecção a partir de 0,79 mm e alarme sonoro integrado.
Piso técnico, sala mecânica ou ponto sujeito a respingos	Belimo	Invólucro IP65, maior faixa de temperatura e conexão protegida por prensa-cabo.
Alarme no BMS e intertravamento local simultâneo	Ambos	Os dois fornecem dois circuitos reversíveis. O Belimo suporta corrente de contato superior.
Comando direto de carga com corrente de até 3 A em 24 V	Belimo	Os contatos são especificados para até 3 A em 24 V; a corrente de partida e o tipo de carga ainda devem ser verificados.
Somente alarme para entrada digital do controlador	Ambos	Os dois disponibilizam contato seco; deve-se compatibilizar a lógica NA/NF e a alimentação.
Aplicação com água e glicol em ambiente frio	Belimo	O fabricante informa aplicação com mistura água-glicol e operação até -20 °C.

Pontos de atenção em uma substituição

Confirmar a disposição dos contatos: 2 x SPDT no Belimo e DPDT no Dwyer. Ambos oferecem dois polos, mas a borneação é diferente.
Verificar a tensão disponível. Embora ambos aceitem 24 V, as faixas em corrente contínua são diferentes.
Validar a capacidade da saída. O Belimo suporta 3 A; o Dwyer suporta 1 A em 24 VCA/VCC.
Revisar a montagem física. O Dwyer utiliza suporte regulável e cabo fixo; o Belimo utiliza bornes internos e prensa-cabo.
Executar teste funcional após a instalação, simulando a presença de água e confirmando alarmes, intertravamentos e rearme automático.

Recomendação final

Para bandejas de condensado, o WD3-LP-D2-A tende a ser a alternativa mais prática devido ao buzzer e ao ajuste de altura. Para ambientes mais severos, baixas temperaturas ou aplicações que exijam maior capacidade de comutação, o 22HL-502 tende a ser mais adequado. Como ambos oferecem dois circuitos reversíveis, a escolha final deve priorizar a montagem, a proteção ambiental e a carga comandada.

Fontes técnicas consultadas

Belimo - Folha de dados técnicos 22HL-502, revisão de 02/07/2024: Ficha técnica oficial

DwyerOmega - Series WD3 Water Leak Detectors: Ficha técnica oficial

As especificações podem ser alteradas pelos fabricantes. Antes da compra ou substituição, recomenda-se confirmar a revisão mais recente das fichas técnicas e os requisitos específicos do projeto.
