BOLETIM TÉCNICO MERCATO – M-BT001-26

Canoas, 28 de janeiro de 2026

Especificação de cabos

Objetivo

Este documento tem como objetivo especificar os cabos de conexão de sensores, intertravamentos com painéis elétricos, redes seriais  RS485 e redes Ethernet, para utilização em sistemas de automação predial.

Cabos de interligação de entradas e saídas digitais.

Indicados para sinais discretos, digitais, alimentação, contato seco como relés, pressostatos, termostatos, entre outros.

ISOLAÇÃO PRIMÁRIA :  PVC, classe de isolação 0,3 kV.

APRESENTAÇÃO:  Par: preto e branco

SECÇÃO MÍNIMA:  0,75 mm² (até 100m) e 1 mm² (de 100 a 150m).

PASSO DE TORÇÃO: 50 à 60 mm.

SEPARADOR TOTAL AO CONJUNTO: Fita não higroscópica.

JAQUETA EXTERNA: PVC ST1 70°C ou ST2 105°C conforme NBR 6251.

INSTALAÇÃO: Fixas, em bandejas, calhas, canaletas, conduites, painéis, etc.

Cabos de interligação de entradas e saídas analógicas.

Indicados para sinais analógicos, conectando sem sores de temperatura, pressão, vazão, etc.

ISOLAÇÃO PRIMÁRIA :  PVC, classe de isolação 0,3 kV.

APRESENTAÇÃO:  Par: preto e branco

SECÇÃO MÍNIMA: 0,75 mm² até 300 m e 1 mm² (com malha) de 300 até 500 m.

PASSO DE TORÇÃO: 50 à 60 mm.

SEPARADOR TOTAL AO CONJUNTO: Fita não higroscópica.

JAQUETA EXTERNA: PVC ST1 70°C ou ST2 105°C conforme NBR 6251.

BLINDAGEM ELETROSTÁTICA: Fita de alumínio + poliéster com fio dreno, 100% de cobertura.

INSTALAÇÃO: Fixas, em bandejas, calhas, canaletas, conduites, painéis, etc.

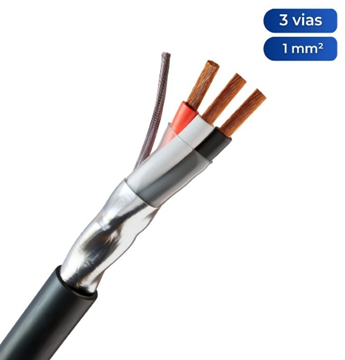

Cabos de interligação de rede serial RS485.

Indicado como cabo padrão para transmissão de dados na velocidade normalizada de  até 31,25 kBps em interfaces seriais do tipo RS485.

ISOLAÇÃO PRIMÁRIA: dupla isolação, específica para transmissão de dados.

SECÇÃO MÍNIMA: 1 mm² (máximo de 1.900 m por trecho)

IDENTIFICAÇÃO: Trio: preto, branco e vermelho.

PASSO DE TORÇÃO DO PAR: 70 mm

SEPARADOR TOTAL AO CONJUNTO: Fita não higroscópica.

ENCHIMENTO: PVC acabamento cilíndrico na cor natural.

JAQUETA EXTERNA: PVC ST2 105°C conforme NBR 6251, na cor laranja, amarela ou preta.

BLINDAGEM ELETROSTÁTICA: Fita de alumínio + poliéster sobreposta por trança de fios de cobre eletrolítico estanhado em contato elétrico com o alumínio, com fio dreno entre a fita e a malha, garantindo 100% de cobertura.

INSTALAÇÃO: Fixas, eletrocalhas, bandejamento, eletrodutos, etc.

NOTAS :

• A malha de aterramento não deve ser utilizada como condutor.
• Recomenda-se o aterramento do fio dreno em um único ponto.

 Cabos de interligação de rede Ethernet

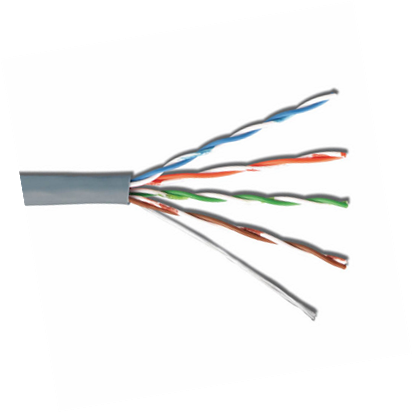

Categoria CAT5e – Recomendamos o modelo 9C5M4-E2 da SIEMON

Indicado como cabo padrão para transmissão de dados em redes Ethernet até 1000 Mbps (Gigabit Ethernet), utilizado em interligações entre CLPs e estação de supervisão.

ISOLAÇÃO PRIMÁRIA: Polietileno de alta densidade (PE), específica para transmissão de dados.

SECÇÃO MÍNIMA: Condutor sólido de cobre eletrolítico estanhado, bitola 24 AWG (~0,20 mm²).

IDENTIFICAÇÃO: 4 pares trançados, cores padrão: azul/branco-azul, laranja/branco-laranja, verde/branco-verde, marrom/branco-marrom.

PASSO DE TORÇÃO DO PAR: Variável entre pares para redução de diafonia (tipicamente 12–25 mm).

ENCHIMENTO: PVC ou polietileno para manter formato cilíndrico.

JAQUETA EXTERNA: PVC CM/CMR ou LSZH (Low Smoke Zero Halogen), na cor azul, cinza ou preta.

BLINDAGEM ELETROSTÁTICA: Pode ser UTP (sem blindagem), FTP (fita de alumínio + poliéster) ou STP (malha de cobre estanhado). Para ambientes industriais, recomenda-se versão blindada (FTP/STP).

INSTALAÇÃO: Fixas, eletrocalhas, bandejamento, eletrodutos, etc.

LIMITAÇÃO DE DISTÂNCIA: Máximo de 100 metros por trecho (patch cords + cabeamento horizontal).

Categoria CAT6 – recomendamos o modelo 9C6M4-E2-RXA da SIEMON

Indicado como cabo padrão para transmissão de dados em redes Ethernet até 10 Gbps (10GBASE-T) em distâncias reduzidas, amplamente utilizado em automação predial e industrial.

ISOLAÇÃO PRIMÁRIA: Polietileno de alta densidade (PE), otimizado para menor perda dielétrica.

SECÇÃO MÍNIMA: Condutor sólido de cobre eletrolítico estanhado, bitola 24 AWG (~0,25 mm²).

IDENTIFICAÇÃO: 4 pares trançados, cores padrão: azul/branco-azul, laranja/branco-laranja, verde/branco-verde, marrom/branco-marrom.

PASSO DE TORÇÃO DO PAR: Mais apertado e uniforme que o CAT5e (tipicamente 10–20 mm).

SEPARADOR TOTAL AO CONJUNTO: Cruz plástica (spine) para separar os pares, reduzindo diafonia.

ENCHIMENTO: PVC ou polietileno, acabamento cilíndrico.

JAQUETA EXTERNA: PVC CM/CMR ou LSZH, na cor azul, cinza ou preta.

BLINDAGEM ELETROSTÁTICA: Disponível em versões UTP, FTP e STP; em ambientes industriais recomenda-se FTP/STP.

INSTALAÇÃO: Fixas, eletrocalhas, bandejamento, eletrodutos, etc.

LIMITAÇÃO DE DISTÂNCIA:

- 1 Gbps: até 100 metros por trecho.

- 10 Gbps: até 55 metros por trecho.
