Como Configurar o Rodízio de MFCs

Quando há entre 2 e 8 MFCs, é possível realizar o rodízio entre eles. No entanto, para que isso funcione corretamente, são necessárias configurações específicas, que explicaremos neste tutorial.

Para fins didáticos, utilizaremos a conexão entre 2 MFCs.

Siga o passo a passo abaixo:

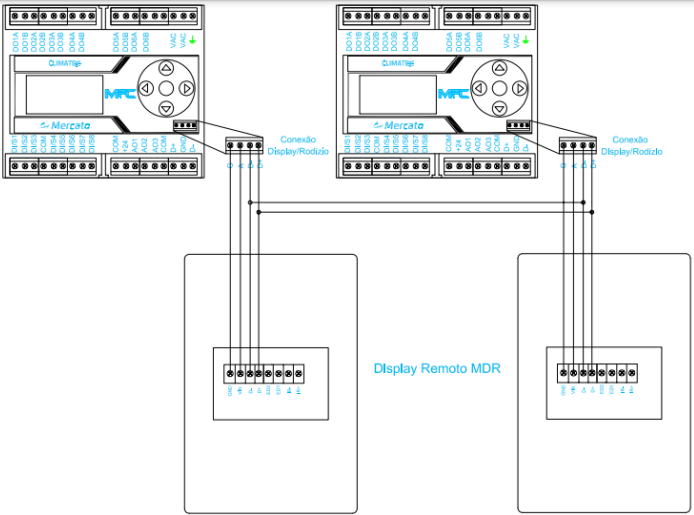

Passo 1 - Rede física: Para garantir a comunicação eficiente entre os controladores, é essencial que eles estejam conectados à rede Climate. Vale destacar que, frequentemente, essa rede também é utilizada para comunicação com os displays remotos. A seguir, apresentamos um exemplo de como a comunicação pode ser configurada tanto para o rodízio quanto para os displays:

Passo 2 - Endereçamento dos equipamentos: O endereçamento pode ser feito tanto por meio do software MConfig quanto diretamente pelo display. Ambas as opções serão explicadas a seguir:

Endereçamento pelo MConfig

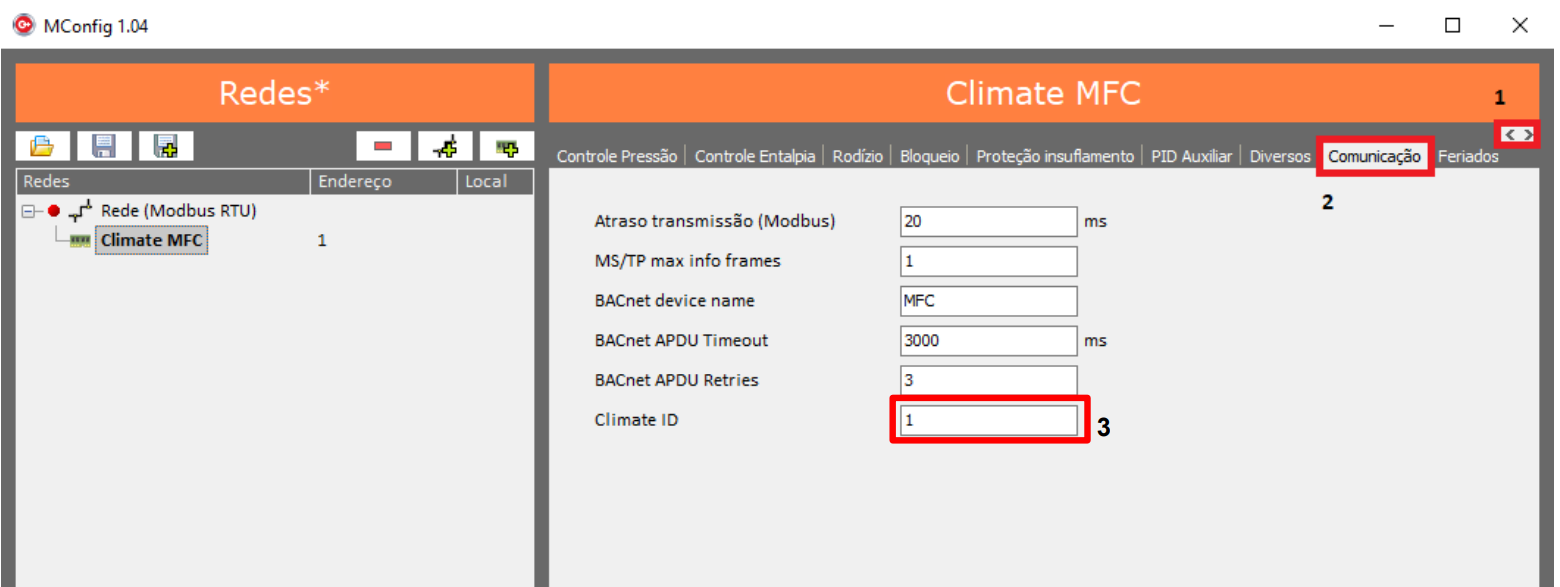

Primeiro, crie uma rede e adicione o MFC. Caso tenha dúvidas, consulte nosso manual de utilização do MConfig. Após estabelecer a comunicação com o equipamento, clique na seta para a direita indicada em vermelho na imagem abaixo até que a aba "Comunicação" seja exibida.

Na aba Comunicação, você deve configurar o endereço Climate ID. Lembre-se de que cada equipamento (controladores e displays) deve ter um endereço único na rede, e os endereços devem começar a partir do número 1. Os displays também precisam ser configurados com o endereço do controlador com o qual irão se comunicar.

Endereçamento pelo display do equipamento

Siga o o passo a passo para realizar a configuração:

1. Pressione a tecla central por 5 segundos e insira a senha (pressione 4 vezes a tecla para cima) para acessar o menu de configurações.

2. Acesse as Configurações Avançadas e navegue até a opção Comunicação utilizando a seta para a direita.

3. Vá até Climate ID, edite o endereço com Enter (*) e ajuste com as setas para cima ou para baixo.

4. Confirme a alteração pressionando Enter (*) novamente.

Após esses passos, sua configuração de comunicação estará finalizada.

Passo 3 - Configuração do rodízio:  Para que o controlador execute o rodízio entre as máquinas, é necessário configurar corretamente o menu de rodízio. Abaixo, explicaremos como realizar essa configuração no software e, posteriormente, no display do equipamento.

Configuração do rodízio pelo MConfig

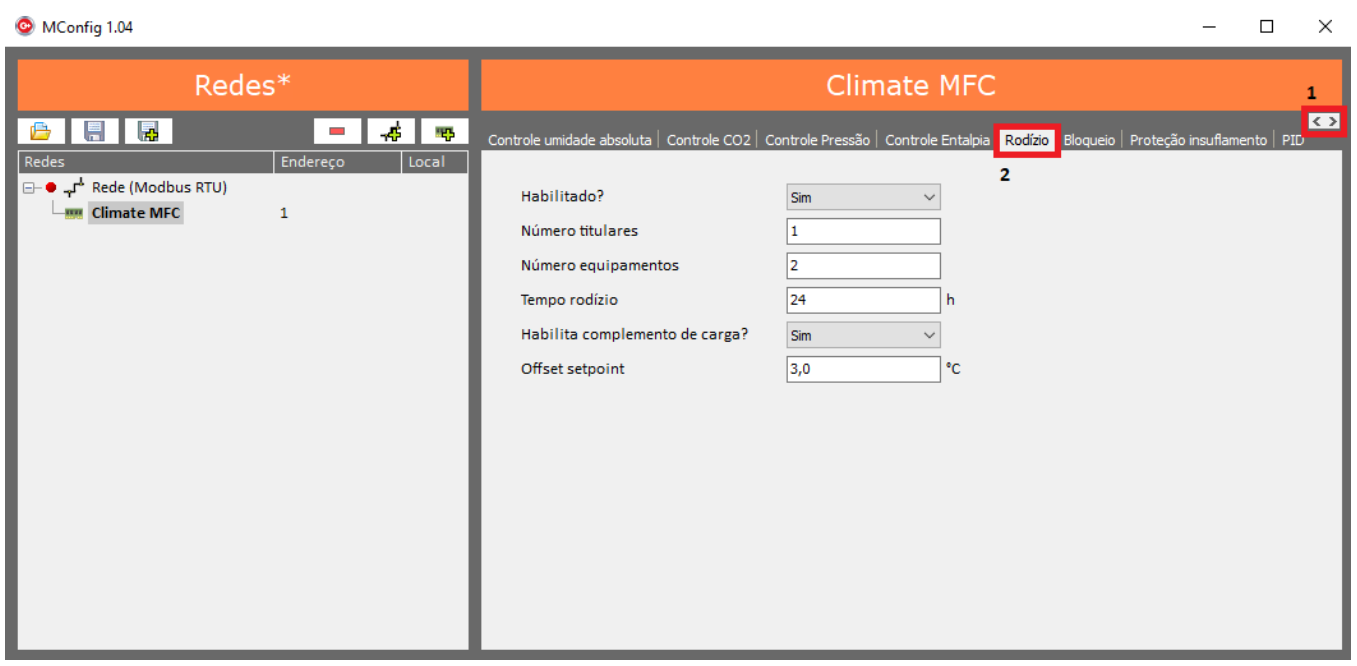

Para acessar o menu de rodízio no MConfig, clique na seta para a direita até que a aba Rodízio seja exibida.

Neste menu, você precisará preencher os campos descritos abaixo. A seguir, explicamos o que cada um deles significa e como configurá-los:

• Habilitado?

Neste campo, selecione Sim para ativar o rodízio entre os controladores.

• Número de titulares

Aqui, você deve informar quantos equipamentos serão titulares no sistema. No nosso exemplo, como estamos configurando o rodízio entre dois equipamentos, o valor será 1, já que temos um equipamento principal. Se o titular falhar, o equipamento reserva assumirá automaticamente.

• Número de equipamentos

Neste campo, você define o número total de equipamentos no sistema. No nosso caso, são 2, um titular e um reserva.

• Tempo de rodízio

Este campo determina o intervalo de tempo entre as trocas de funcionamento dos controladores. Em nosso exemplo, vamos configurar para que a alternância aconteça a cada 24 horas.

• Habilita complemento de carga?

O MFC pode ser configurado para realizar o complemento de carga. Por exemplo, se o setpoint de temperatura estiver configurado para 23°C, mas a temperatura ambiente estiver em 30°C, o complemento de carga irá acionar o equipamento reserva para ajudar a diminuir a temperatura mais rapidamente. Assim, as duas máquinas trabalharão juntas até que a temperatura atinja o setpoint desejado. Depois, o controlador titular seguirá funcionando normalmente. Para ativar essa funcionalidade, marque Sim.

• Offset setpoint

Este campo define a diferença de temperatura necessária para que o complemento de carga seja acionado. No nosso exemplo, configuramos o valor de 3°C, ou seja, se a temperatura da sala estiver 3°C acima do setpoint (por exemplo, 26°C em um setpoint de 23°C), o equipamento reserva será acionado.

Configuração do rodízio pelo display

Para realizar a configuração pelo display do equipamento, siga os passos abaixo:

Siga o o passo a passo para realizar a configuração:

1. Pressione a tecla central por 5 segundos e insira a senha (pressione 4 vezes a tecla para cima) para acessar o menu de configurações.

2. Acesse as Configurações Avançadas e navegue até a opção Rodízio utilizando a seta para a direita.

3. No menu Rodízio, ao pressionar a seta para baixo, serão exibidas as mesmas opções mencionadas anteriormente.

4. Para alterar os valores, pressione Enter (*), use as teclas de seta para cima ou para baixo para ajustar o valor desejado e, para confirmar, pressione Enter (*) novamente.

Passo 4 - Repetir as mesmas configurações no segundo MFC:  Repita o processo do primeiro MFC, alterando apenas o endereço Climate ID para um valor único no segundo controlador. Mantenha as demais configurações iguais.
