BACC READ BIT

Criada por Michel Souza, Modificado em Ter, 28 Jan na (o) 11:59 AM por Michel Souza

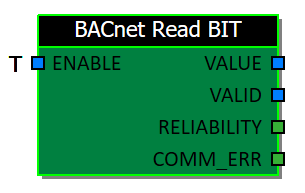

Este bloco faz a leitura de propriedades booleanas em qualquer objeto da rede BACnet. É possível a leitura de propriedades com os tipos básicos boolean, enum, signed ou unsigned do BACnet. A conversão é automaticamente feita para o tipo BIT da lógica interna. Para dados enum, signed ou unsigned qualquer valor diferente de zero é convertido para true.

ENTRADAS:

ENABLE

Habilita o bloco para comunicação na rede.

SAÍDAS:

VALUE	Valor lido da rede.
VALID	Indica que o valor lido é válido. Se torna falso caso ocorra algum erro de comunicação ou a saída RELIABILITY seja diferente de zero.
RELIABILITY	Indica a confiabilidade (status) do ponto lido. Esta informação é gerada pelo equipamento de origem.
COMM ERR	Indica o código de erro gerado durante a leitura do ponto na rede. Caso zero, a leitura ocorreu sem erros

CONFIGURAÇÕES

SERVIÇO	Seleciona o serviço (porta) de comunicação a ser usado.
DEVICE ID	Seleciona o endereço do equipamento na rede BACnet a ser lido.
OBJETO	Seleciona o tipo de objeto a ser lido do equipamento.
INSTÂNCIA	Seleciona a instância do objeto a ser lido.
PROPRIEDADE	Seleciona o código da propriedade do objeto a ser lido.
INDICE	Caso a propriedade seja um vetor, indica o índice a ser lido. Índice zero retorna o tamanho do vetor.
DESCRIÇÃO	Descrição do ponto para a tabela de blocos BACnet Client.
NOME (TAG)	Define um nome, mostrado junto ao bloco no diagrama, para facilitar sua identificação no projeto.
LER RELIABILITY	Indica se a leitura deve incluir a leitura da propriedade reliability do BACnet para indicação de status do ponto.
USAR READPROPERTYMULTIPLE	Quando lendo valor e reliability do ponto, indica se deve usar a função ReadPropertyMultiple do BACnet para leitura (mais eficiente) ou fazer duas leituras separadas usando a função ReadProperty.
INTERVALO LEITURA	Define o tempo entre leituras em décimos de segundo.
