MIV 2.0 - Guia de Uso com Protocolo Modbus

Este manual fornece instruções detalhadas para a configuração completa do equipamento MIV 2.0. Siga os passos cuidadosamente para garantir que a conexão, atualização e configuração do MIV 2.0 sejam realizadas corretamente.

Conexão Elétrica

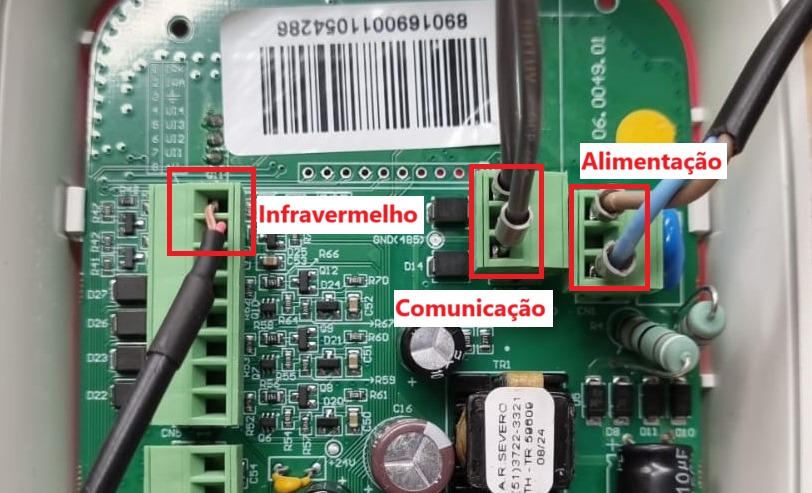

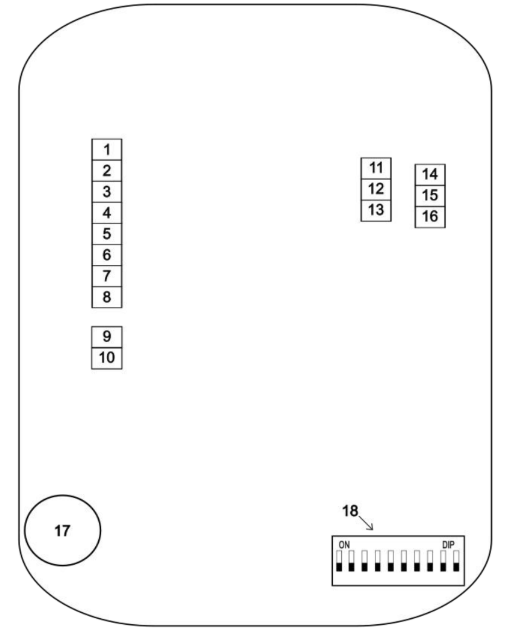

Realize a conexão conforme imagem abaixo:

1 - Sinal negativo do transmissor infravermelho (cabo marrom)

2 - Sinal positivo do transmissor infravermelho (cabo vermelho)

11 - D+ (Comunicação RS485)

13 - D- (Comunicação RS485)

14 - Alimentação (sem polaridade)

16 - Alimentação (sem polaridade)

Atualização do Firmware

1. Instale o software de atualização Firmware Update [LINK].

2. Clique com o botão direito do mouse no ícone do software Firmware Update e selecione Executar como administrador.

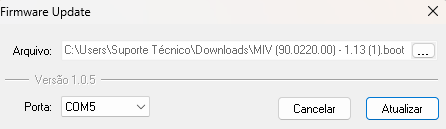

3. Selecione o arquivo de firmware (.boot) que deseja descarregar no equipamento clicando nos três pontos e localizando o arquivo nos seus documentos. Se você fez o download do arquivo, ele provavelmente estará na pasta de downloads. Em seguida, selecione a Porta COM.

4. Coloque o equipamento em modo de atualização. O MIV 2.0 entra em modo de atualização durante os primeiros 3 segundos após ser energizado. A atualização deve ser iniciada dentro desse período.

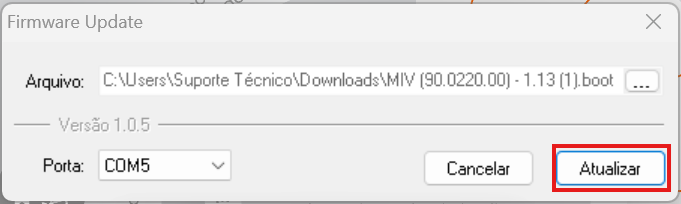

5. Clique em Atualizar e aguarde completar a transferência.

Conectando ao MIVConfig

1. Conecte o MIV ao computador utilizando um conversor USB. Verifique a porta que está conectado em Gerenciador de Dispositivos > Portas.

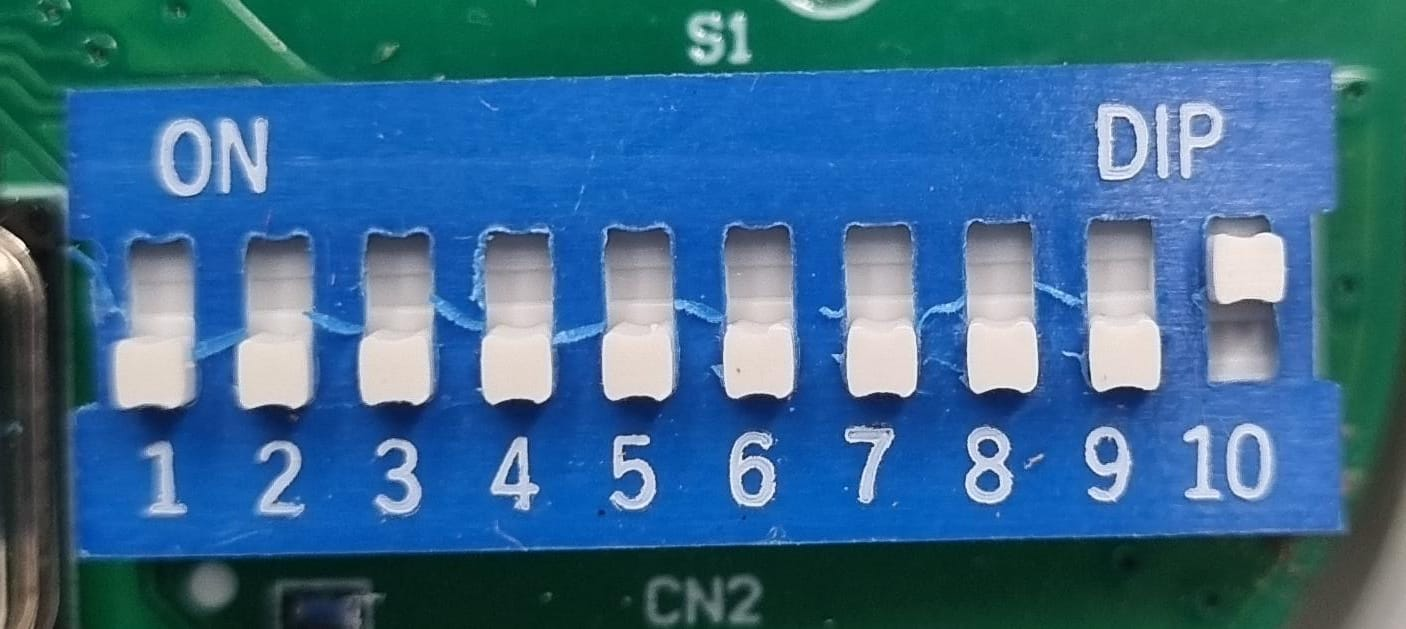

2. Ajuste as chaves DIP da placa. No exemplo da imagem abaixo, o equipamento está configurado para Modbus (dip 1 para baixo), o Baudrate para 9600 (dips 2 e 3 para baixo) e o Endereço para 1 (dips 4 a 9 para baixo e 10 para cima). Após isso, reinicie o MIV 2.0.

Lembrando que o que for selecionado na dip, será utilizado para o restante do tutorial.

Para configurar os dips do seu equipamento, siga as instruções abaixo:

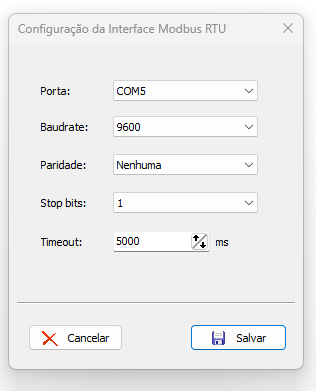

3. Abra o software MIV Config [LINK] e configure a interface no software, clicando em "Config".

Se já tiver o software instalado, verifique se está na versão mais recente clicando no link acima.

Ensinando os Comandos

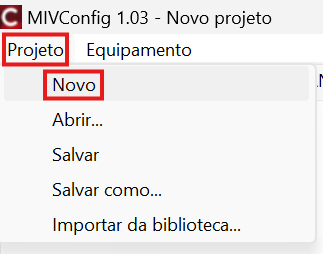

1. Clique em Projeto > Novo.

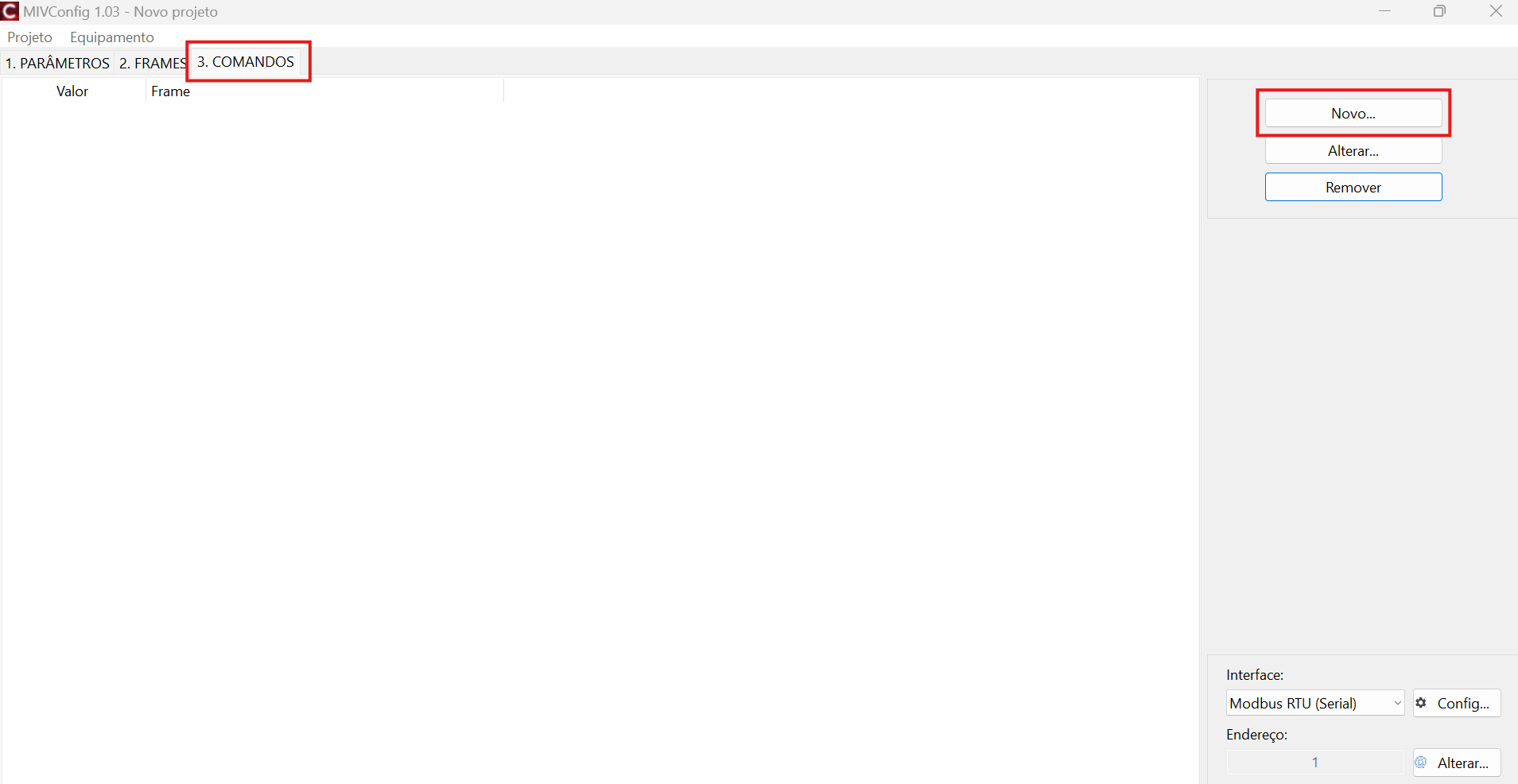

2. Vá para a aba COMANDOS e clique em Novo.

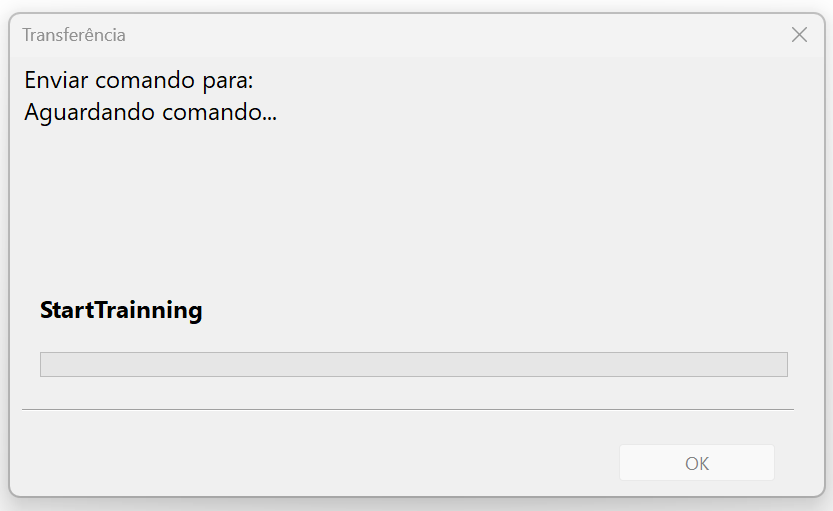

3. Após clicar em Novo, será aberta a janela Transferência. Nesse momento, aponte o controle remoto para o MIV 2.0 para ensinar os comandos. Caso apareça "Frame recebido", o comando foi ensinado corretamente.

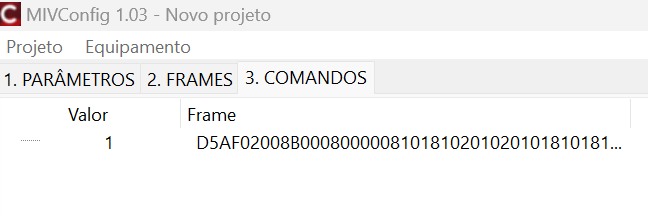

4. A lista de comandos ensinados poderá ser visualizada conforme a imagem abaixo.

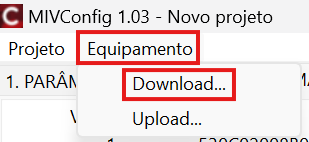

5. Clique em Equipamento > Download para descarregar os comandos no equipamento.

Testando os comandos

1. Para testar, instale o Modbus Poll [LINK] em seu computador.

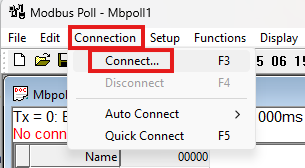

2. Clique em Connections > Connect.

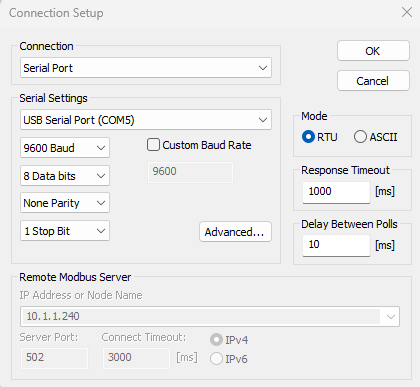

3. Ajuste a Porta, o Baudrate e clique OK.

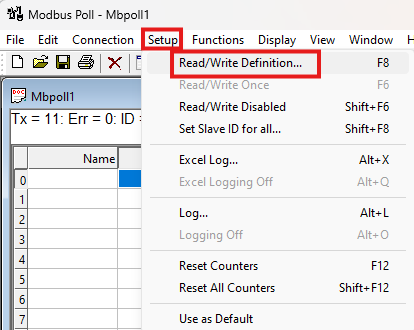

4. Clique em Setup > Read/Write Definition.

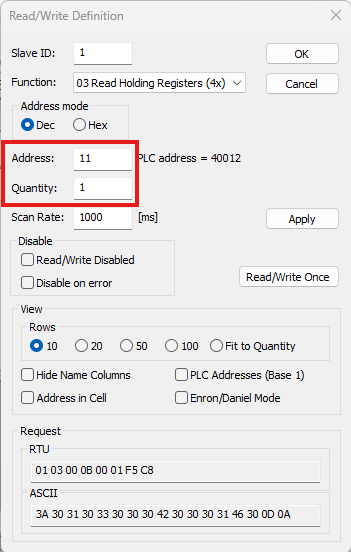

5. Defina o Address para 11 (ENVIA_CMD da tabela Modbus) e Quantity para 1.

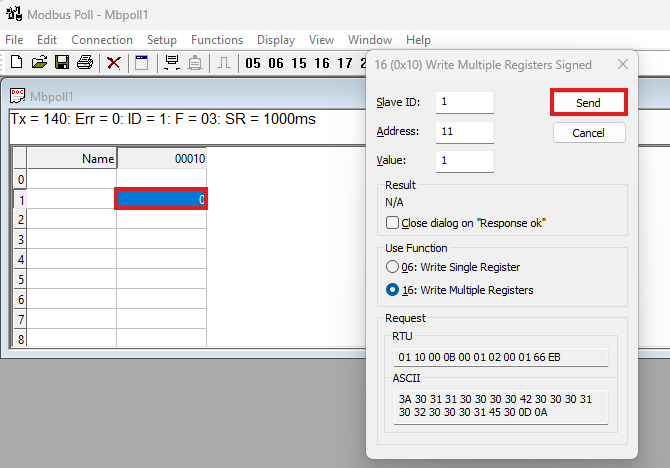

6. Digite o valor 1 no Slave ID 1, aponte o emissor infravermelho do MIV para o receptor infravermelho do ar-condicionado e clique em "Send". O comando ensinado deve ser executado no aparelho.
